工控人家園 綜合討論 模擬量輸入如何接線

lwtxiong

不恥下問，相互幫助

級別: 工控俠客

精華主題: 0
發帖數量: 89 個
工控威望: 2415 點
下載積分: 2291 分
在線時間: 51(小時)
注冊時間: 2012-01-17
最后登錄: 2012-10-23
查看lwtxiong的主題 / 回貼

樓主發表于: 2012-04-20 15:18

只看樓主 | 小中大

圖片：

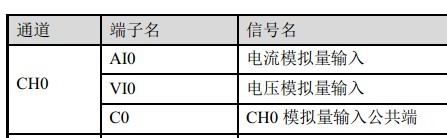

信捷的模擬量輸入模塊，連接2線制的壓力變送器（4-20mA），具體要怎么接線，搞不懂，以下是輸入模塊和變送器圖

xiachangfa

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xiachangfa的主題 / 回貼

1樓發表于: 2012-04-20 15:32

只看該作者 | 小中大

變送器的正極接到AI0上負極接到C0上應該是好用的因為你的是電流信號電壓信號就是將AI0換成VI0應該就可以了

lwtxiong

不恥下問，相互幫助

級別: 工控俠客

精華主題: 0
發帖數量: 89 個
工控威望: 2415 點
下載積分: 2291 分
在線時間: 51(小時)
注冊時間: 2012-01-17
最后登錄: 2012-10-23
查看lwtxiong的主題 / 回貼

2樓發表于: 2012-04-20 15:48

只看該作者 | 小中大

謝謝樓上

lwtxiong

不恥下問，相互幫助

級別: 工控俠客

精華主題: 0
發帖數量: 89 個
工控威望: 2415 點
下載積分: 2291 分
在線時間: 51(小時)
注冊時間: 2012-01-17
最后登錄: 2012-10-23
查看lwtxiong的主題 / 回貼

3樓發表于: 2012-04-20 15:51

只看該作者 | 小中大

圖上標注的“輸入”把我搞湖涂了，AI0是24V輸出，是這樣理解嗎？

劉長城

級別: 略有小成

精華主題: 0
發帖數量: 173 個
工控威望: 287 點
下載積分: 2377 分
在線時間: 116(小時)
注冊時間: 2009-08-27
最后登錄: 2021-04-29
查看劉長城的主題 / 回貼

4樓發表于: 2012-04-20 16:59

只看該作者 | 小中大

電流和電壓的區別
