請教：接近開關的輸出是DC24V的負，連接到S7300的DI輸入模塊，接近開關輸出DC24V的負時，S7300的DI輸入模塊的指示燈亮，S7300輸入可以是DC24V的0V?不是S7300輸入只能接受DC24V的正嗎？在同一個S7300系統中，怎么DI輸入模塊有的接受DC24V正，有的接受DC24V負？

這應該和模塊有關系吧，它有源型和漏行之分吧，具體沒用過，三菱到碰見過。

看看輸入模塊是晶體管源型、還是漏型。

進口的西門子產品都是PNP的，國產的有NPN；
S7 300有一個DI模塊是NPN；可以與別的模塊混合組在系統中；
但是沒有一個單獨的300模塊既可以是PNP,和NPN的

這個問題討論過多次，輸入、輸出極性關鍵是看對于模塊本身還是輸入、輸出而言。


不論你如何連接，看能否構成一個完整的閉合回路。

樓主太厲害了,謝謝分享!

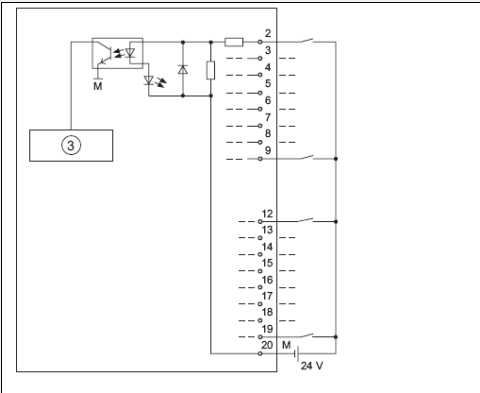

猶如4樓貼的圖；
S7 300系列其輸入的極性都以被定死，不能通過電源正負反接來達到反向；
上圖有一二極管就可以明顯看出；
這點與日系的PLC有明顯的區別；

PS：進口西門子設備都是PNP，且都不允許L,M反接；
