1. 通訊項目
【Transfer setup】傳輸設置 — 用于設置電腦與PLC的通訊參數；
【Read from PLC】PLC讀取 — 用于將程序從PLC傳輸到電腦GX Developer軟件；
【Write to PLC】PLC寫入 — 用于將程序從電腦GX Developer軟件傳輸到PLC；
【Verify with PLC】PLC校驗 — 用于將PLC中的程序與電腦GX Developer軟件中的程序進行比較，可顯示出異同點。

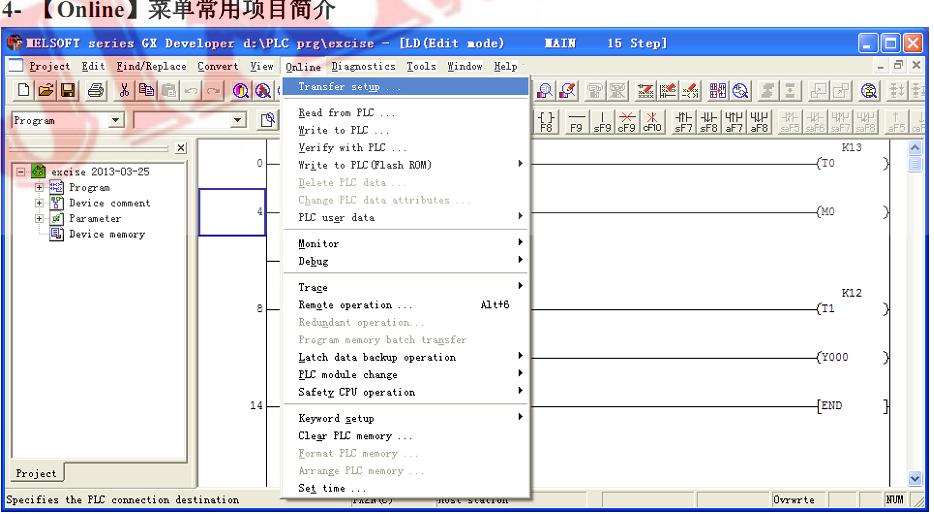

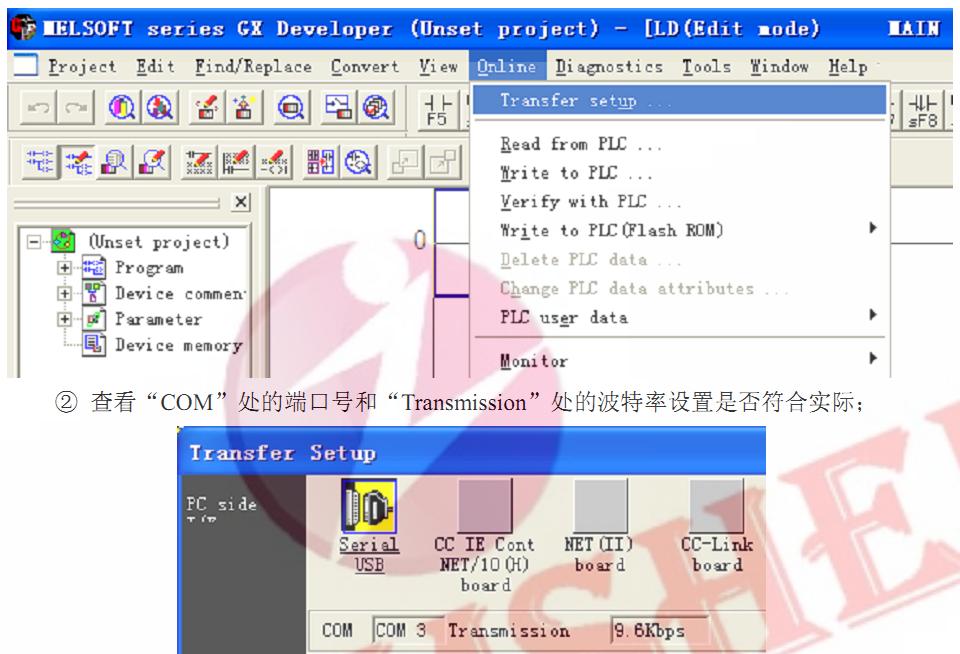

① 首先在“Online”—“Transfer setup”選項中設置傳輸參數；

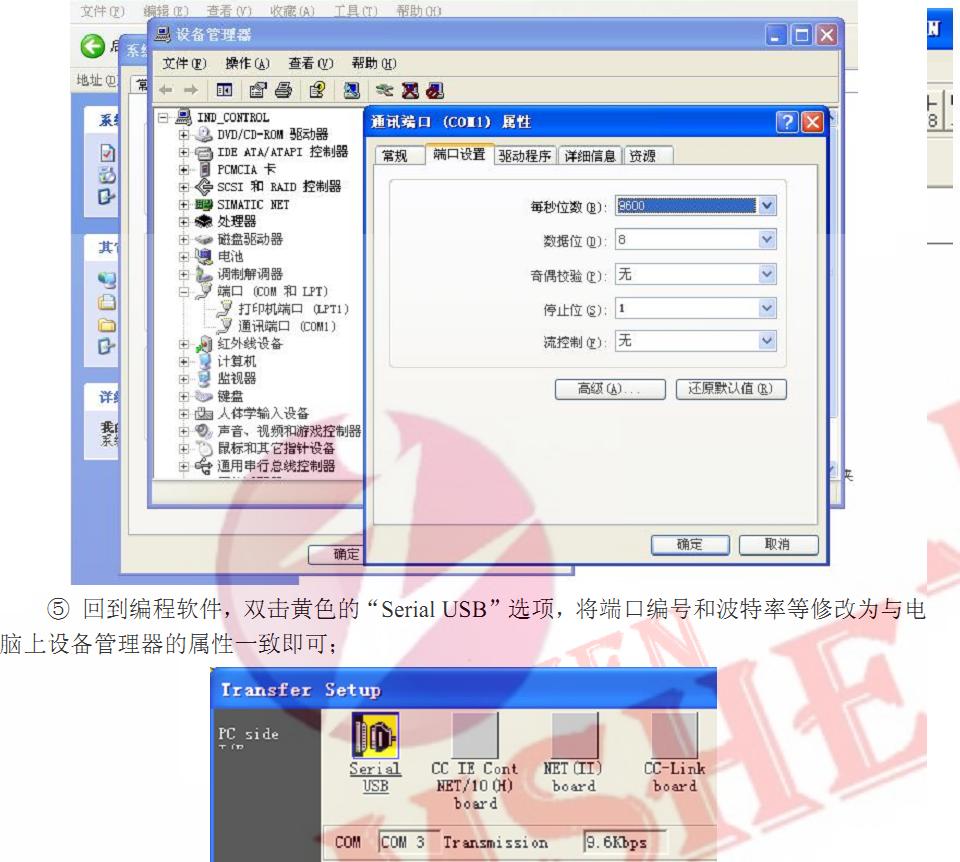

③ 對于COM端口的設置，如果不確定，需要找到電腦的設備管理器，看實際的端口號是多少。在桌面上右鍵點擊“我的電腦”，選擇“設備管理器”；
④ 找到“端口（COM和LPT）”項，看看里面的端口號是多少；

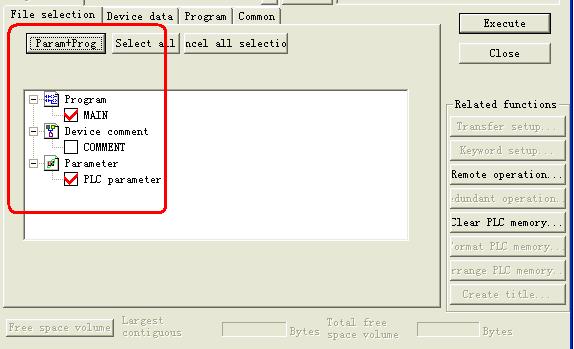

⑥ 選擇“Online”菜單下的“Read from PLC”就可以從PLC中將程序讀取出來，讀取程序時點一下“Param+Prog”，選中“Program”和“Parameter”，才能把相應的程序讀取出來。點“Execute”按鈕，開始讀程序，讀取完畢后點“Close”按鈕關閉該對話框。


⑦選擇“Online”菜單下的“Write to PLC”可以將程序寫入到PLC，設置與PLC讀出類似。執行該操作時需先將PLC運行模式打到STOP。若在RUN狀態下寫入程序，會彈出PLC停止對話框，寫入程序完成后再切換回RUN狀態。

2. 監視項目

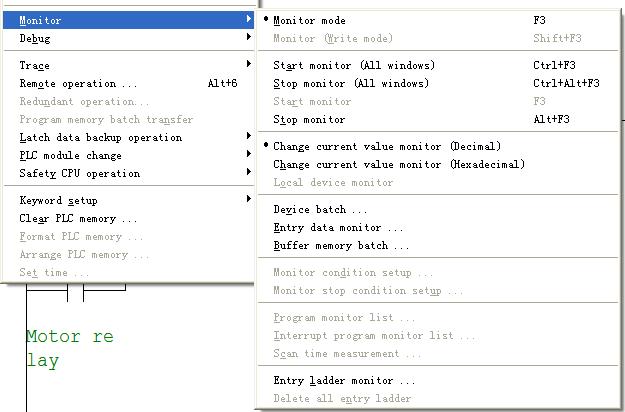

    【Monitor mode】監視模式 — 用于啟動監視模式，在監視時必須保證電腦與PLC通訊正常。在監視模式下會激活監視狀態欄：


【Monitor(Write mode)】監視(寫入模式) — 用于啟動監視寫入模式，在該模式下可以在監視的同時編輯梯形圖，并且程序變換后會直接寫入運行中的PLC中。
【Start/Stop monitor】啟動/停止監視 — 用于在監視模式下啟動或停止監視。

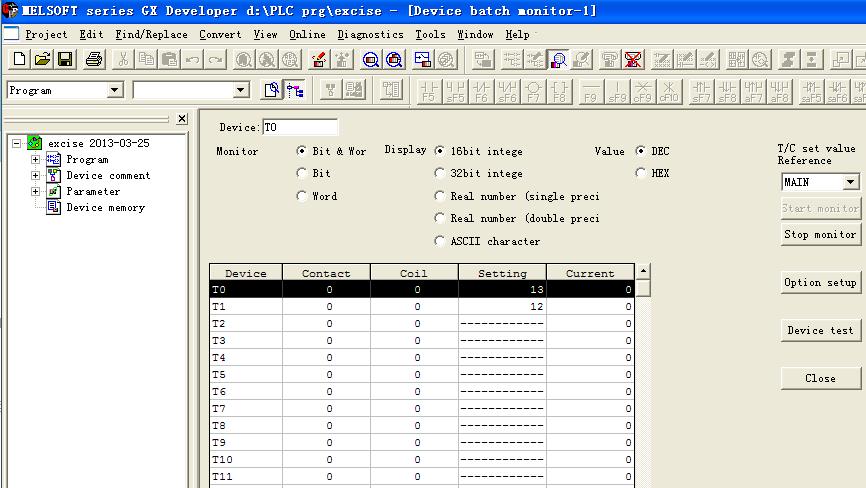

【Device batch】軟元件批量監視 — 用于監視多個連續的軟元件，啟動軟元件批量監視窗口后，在“Device”欄輸入想要監視的軟元件首地址，即可展開多個軟元件的狀態監視：


【Buffer memory batch】緩沖內存批量監視 — 用于監視特殊功能模塊內存緩沖區數據，與軟元件批量監視類似。

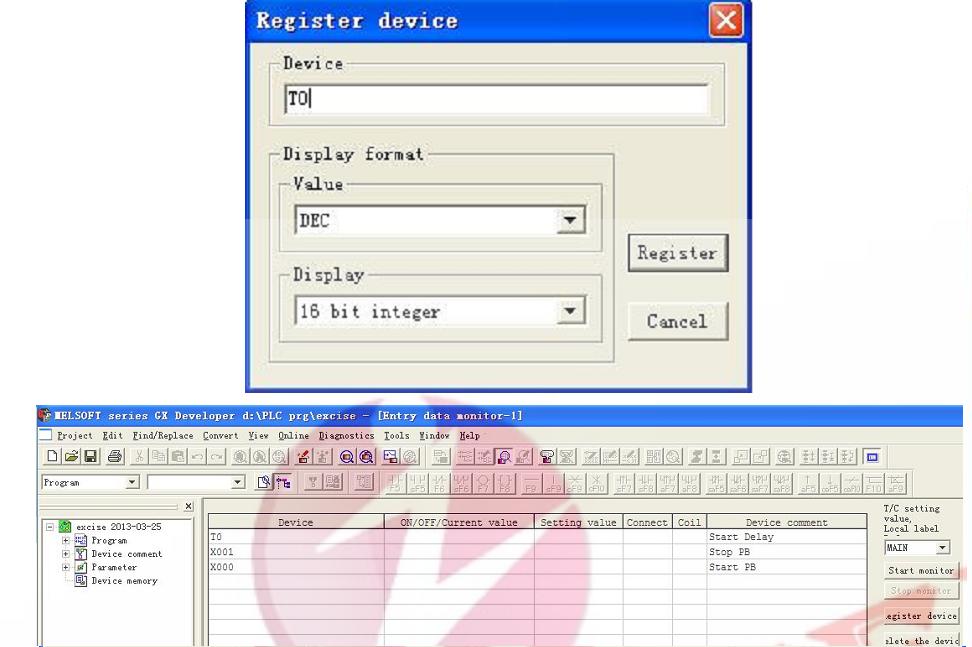

【Entry data monitor】軟元件登錄監視 — 用于單獨登錄軟元件并監控其狀態。該功能可實現多種軟元件的同時監控，對分析程序執行邏輯過程有很大幫助。啟動軟元件登錄監視窗口后，雙擊空白條欄或者點擊“Register device”按鈕后即可彈出軟元件登錄窗口，在“Device”欄輸入需要監視的軟元件，點擊“Register”按鈕后該軟元件就出現在監視窗口，并在啟動監視后展現其狀態，如下圖：

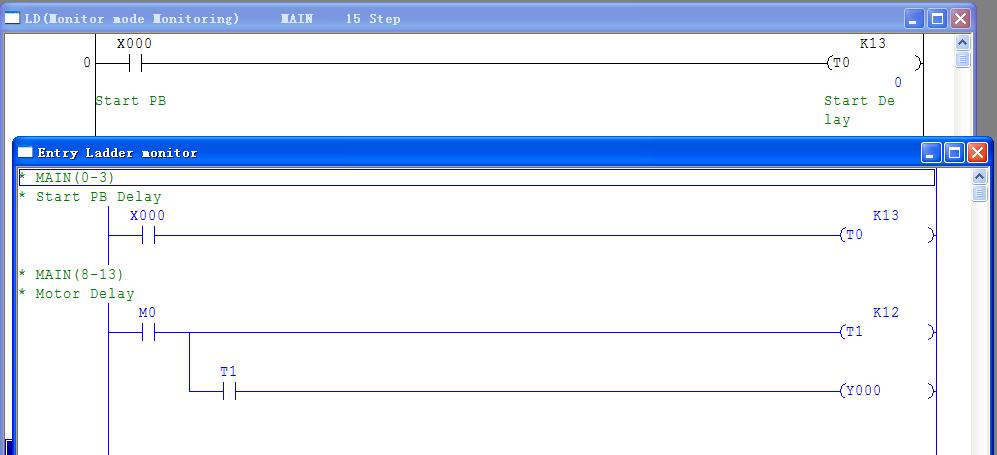

【Entry ladder monitor】梯形圖登錄監視 — 用于登錄梯形圖并監控其狀態。該功能只能在梯形圖畫面下進行登錄，通過復制、粘貼或拖拽將一段梯形圖程序放到監視窗口進入監視狀態。該功能可將程序中前后位置差別很大的段落放置在一起進行監控，對分析程序邏輯執行狀態有很大的便利和幫助。
