PLC同時連接多個觸摸屏和電視機顯示器解決方案

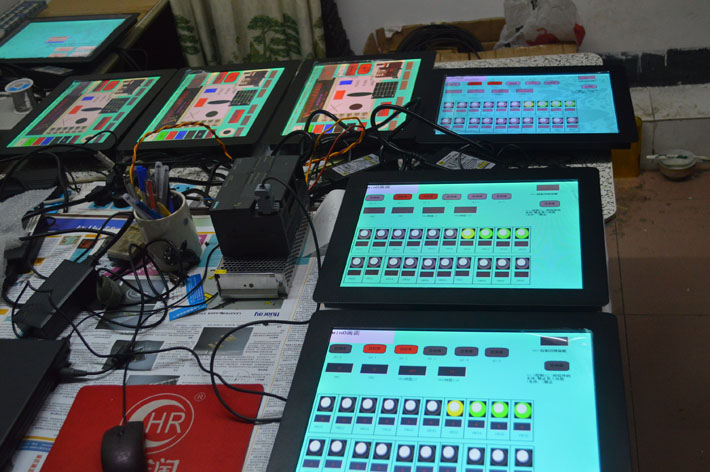

在實際工程中，由于操作或是監控方便的要求，有時要在一臺PLC上聯接多臺觸摸屏或連接多臺電視機顯示器，進行大屏幕顯示PLC和設備運行信息，使得設備更加高大上。在這里使用廣州易顯科技的觸摸屏和嵌入式工控機就很輕易的實現了這個方案。
廣州易顯科技的觸摸屏和嵌入式工控機具有2個串口，可以是兩個RS232或者兩個RS485，或者一個RS232一個RS485接口。可以連接各種單片機或者PLC通訊。提供人機界面組態軟件HMIMaker，具有單片機協議，modbus通訊協議，西門子，三菱，臺達，歐姆龍，信捷，永宏等PLC協議。人機界面組態軟件HMIMaker具有繪圖、操作按鈕、位開關、指示燈、進度條、字符控件、數據監控、實時曲線、動態圖片、用戶與密碼設置、可編程數據庫等功能，支持支持離線和在線模擬，所見即所得，快速驗證設計效果，方便設計和調試，大大減輕軟件開發人員在人機界面開發的負擔和提高開發效率，專心于專業產品的開發，避免重復性勞動。為您大大地短了產品的開發周期。
比如三菱的PLC聯接多臺觸摸屏解決方案：

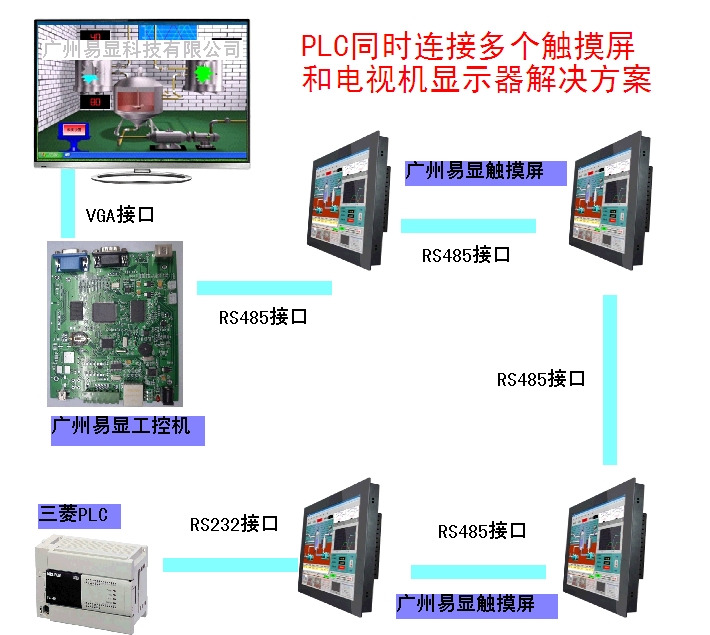

廣州易顯的觸摸屏（工控機）與三菱PLC聯接時，可以用232接口與PLC連接，廣州易顯的觸摸屏（工控機）另一個485接口可以和第二個廣州易顯的觸摸屏（工控機）的485接口連接，第二個廣州易顯的觸摸屏（工控機）的485接口又可以和第三個廣州易顯的觸摸屏（工控機）的485連接，這樣可以聯接無數個觸摸屏或者VGA接口的電視機顯示器。
注意點：
一、1號廣州易顯的觸摸屏（工控機）的串口1設置為三菱PLC的協議連接PLC，
1號廣州易顯的觸摸屏（工控機）的串口2設置為Modbus RTU Slave(從機).
二、2號廣州易顯的觸摸屏（工控機）的串口1連接1號的串口2設置為Modbus RTU Master的協議（主機），
2號廣州易顯的觸摸屏（工控機）的串口2設置為Modbus RTU Slave(從機).
三、3號廣州易顯的觸摸屏（工控機）的串口1連接2號的串口2設置為Modbus RTU Master的協議（主機），
3號廣州易顯的觸摸屏（工控機）的串口2設置為Modbus RTU Slave(從機).
四、4號廣州易顯的觸摸屏（工控機）的串口1連接3號的串口2設置為Modbus RTU Master的協議（主機），
4號廣州易顯的觸摸屏（工控機）的串口2設置為Modbus RTU Slave(從機).
這樣不斷的連接下去。支持1個PLC連接無數個觸摸屏或者VGA接口的電視機顯示器

學習了~~~~~~

學習學習

學習了

引用

引用樓主vgalcd于2017-07-11 15:57發表的 PLC同時連接多個觸摸屏和電視機顯示器解決方案 :
PLC同時連接多個觸摸屏和電視機顯示器解決方案
在實際工程中，由于操作或是監控方便的要求，有時要在一臺PLC上聯接多臺觸摸屏或連接多臺電視機顯示器，進行大屏幕顯示PLC和設備運行信息，使得設備更加高大上。在這里使用廣州易顯科技的觸摸屏和嵌入式工控機就很輕易的實現了這個方案。
廣州易顯科技的觸摸屏和嵌入式工控機具有2個串口，可以是兩個RS232或者兩個RS485，或者一個RS232一個RS485接口�？梢赃B接各種單片機或者PLC通訊。提供人機界面組態軟件HMIMaker，具有單片機協議，modbus通訊協議，西門子，三菱，臺達，歐姆龍，信捷，永宏等PLC協議。人機界面組態軟件HMIMaker具有繪圖、操作按鈕、位開關、指示燈、進度條、字符控件、數據監控、實時曲線、動態圖片、用戶與密碼設置、可編程數據庫等功能，支持支持離線和在線模擬，所見即所得，快速驗證設計效果，方便設計和調試，大大減輕軟件開發人員在人機界面開發的負擔和提高開發效率，專心于專業產品的開發，避免重復性勞動。為您大大地短了產品的開發周期。
比如三菱的PLC聯接多臺觸摸屏解決方案：
廣州易顯的觸摸屏（工控機）與三菱PLC聯接時，可以用232接口與PLC連接，廣州易顯的觸摸屏（工控機）另一個485接口可以和第二個廣州易顯的觸摸屏（工控機）的485接口連接，第二個廣州易顯的觸摸屏（工控機）的485接口又可以和第三個廣州易顯的觸摸屏（工控機）的485連接，這樣可以聯接無數個觸摸屏或者VGA接口的電視機顯示器。
.......

必須要用你的人機界面和顯示屏嗎？如果客戶指定其他品牌，是否可以實現？

謝謝分享

學習了

類似的很多，謝謝分享

謝謝分享。學習下
