 如圖中程序所示，第一次進入S0.1中執行時，計數器C0的值達到3后，轉移至下一步。當整個流程執行完再次進入S0.1后，我的思路是先由S0.1的上升沿對C0進行復位，再計數至3后跳轉，可程序在第一次循環后C0的值無法復位，一直為3，就導致此步直接跳轉，這是什么原因呢？求前輩指導

這段程序我單獨寫出來試驗是可以實現我想要的目的，可為什么放入順控梯形圖中就無法實現呢？

有木有前輩指導下呢？

要把c0單獨的復位才行

跳轉到S0.2后復位C0。
或者執行完所有步后先復位C0，再跳轉到S0.1。
就OK了。

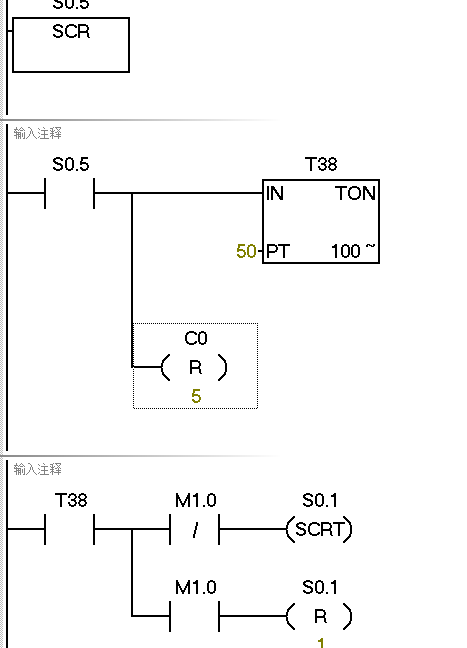

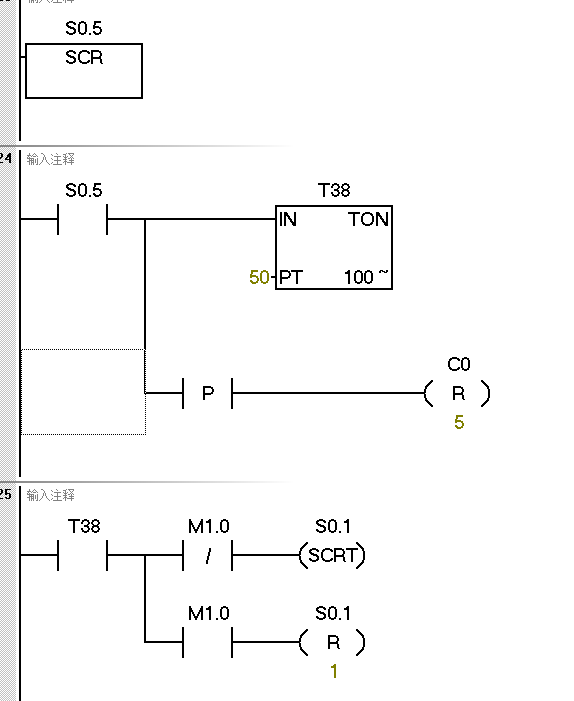

我后來也是正如樓上前輩的指導，在S0.5中加入了計數器的復位指令，起先在復位計數器時加入了上升沿檢測，還是復位不了，后來我將上升沿指令去掉了，程序順利執行。


會不會這個問題就和S0.1中不能復位的原因一樣，只是因為有了沿觸發？？？可又為什么會這個樣子呢？

要考慮掃描周期的問題

因為你用的是順序控制，一旦跳轉，程序將不再掃描其他步序的內容，也就意味不會滿足上升沿的條件（上一次掃描為OFF,本次掃描為ON）。第一遍走流程可以，第二遍就不可以了，沒有掃描到0FF的狀態

引用

引用第7樓niningtt于2020-09-11 09:44發表的  :
因為你用的是順序控制，一旦跳轉，程序將不再掃描其他步序的內容，也就意味不會滿足上升沿的條件（上一次掃描為OFF,本次掃描為ON）。第一遍走流程可以，第二遍就不可以了，沒有掃描到0FF的狀態

在跳轉到當前步時，當前步的狀態從0變成1，為什么說“第二遍就不可以了，沒有掃描到0FF的狀態”呢？您的意思是不是這樣子理解：在上一步中，轉移條件滿足，要轉移到下一步前，已將下一步的狀態置1，等下一步的狀態（如S0.2）變成1后再進入S0.2中的程序執行，也就是在S0.2中沒有了OFF變成ON的過程

好像有點明白7樓前輩的意思了：因為上升沿檢測要上一個掃描周期是OFF狀態，下一個掃描周期是ON狀態，才認為檢測到了上升沿信號。而順序控制指令中，除了當前步其他步是不掃描的，也就是前一次的OFF狀態沒有，轉移至當前步后該狀態變成了ON，所有就沒有了上升沿信號，此為正確理解方式，上面的理解不對！謝謝7樓的前輩指導，讓我加深了對沿指令的理解。

西門子的步進順序功能不好.步進順序功能還是三菱的好用.

可能是掃描周期和時鐘通斷的問題
