樓主  發表于: 2020-07-17 22:18
客戶一臺18線變頻器啟動就報過流,返廠兩次都沒有解決問題。我發現過流檢測電路居然有設計問題,解決了電路。但發現輸出50Hz時直流分量有點大,0.5Hz低頻下指針萬用表測試正負半周始終不對稱,但IGBT沒有問題,測試輸出電壓波形時發現半周的前2、3個和后2、3個調制波有凹陷,這種情況以前還真沒看到過。
VF調制下也是這樣。


上圖是一個周期圖形,50Hz。
50Hz時一個周波。模擬示波器在示波器上圖片沒問題,但手機照下來上半周比較暗,實際沒問題。

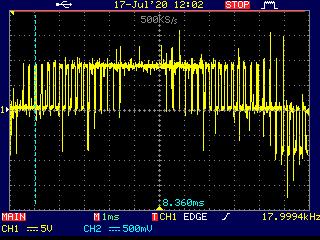

上圖是半個周波,50Hz。

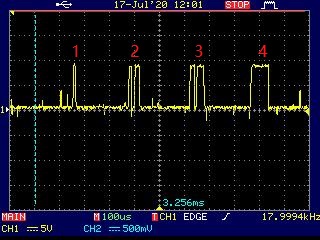

上圖是半個周波斬波波形的前2、3個斬波波形。
為什么第2、3個斬波會是由兩個斬波組成?



模擬示波器看得更清楚些
沒想通這樣做得目的是什么?
------------------------------------------------------------------------------------------------隔離線-----------------------------------------------------------------------------------------------------------

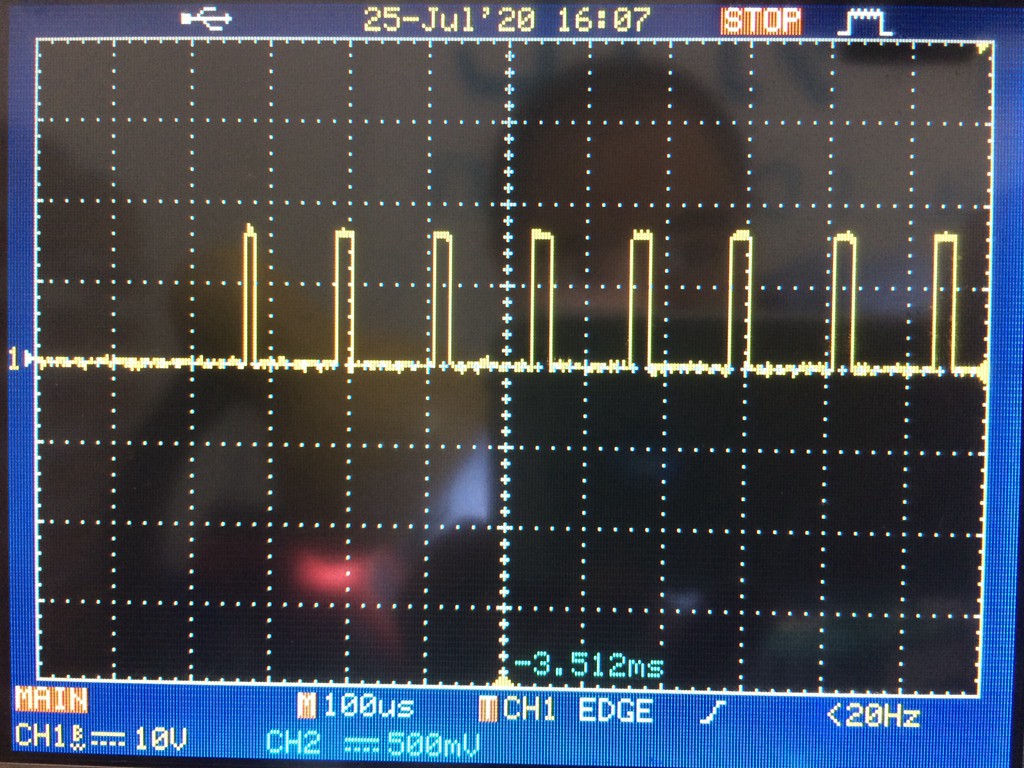

原因找到,下面是IGBT驅動波形前面幾個斬波:


驅動沒有任何問題,帖子前面段的波形是變頻器輸出線電壓波形,出現斬波凹陷(一個斬波周期2個波)是因為不同相驅動不同步,互差相差120度造成的。
[ 此帖被lvpretend在2020-07-26 08:55重新編輯 ]
guangyu85
工程師
級別: 家園常客
精華主題: 1 篇
發帖數量: 521 個
工控威望: 832 點
下載積分: 5759 分
在線時間: 404(小時)
注冊時間: 2011-06-13
最后登錄: 2025-04-27
查看guangyu85的 主題 / 回貼
1樓  發表于: 2020-07-18 10:04
VFD本來輸出的就是斬波,樓主有啥問題呢?
lin10663
Ivan
級別: VIP會員

精華主題: 0
發帖數量: 3872 個
工控威望: 4327 點
下載積分: 143425 分
在線時間: 6660(小時)
注冊時間: 2016-10-23
最后登錄: 2025-05-06
查看lin10663的 主題 / 回貼
2樓  發表于: 2020-07-18 10:55
你那後端阻值不匹配
變頻器本來就是方波但後端是阻值負載會變弦波

努力~學習
QQ:1796367739    VX:IVAN10663
ljb6688
級別: 論壇先鋒
精華主題: 0
發帖數量: 1841 個
工控威望: 1989 點
下載積分: 115190 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-05-06
查看ljb6688的 主題 / 回貼
3樓  發表于: 2020-07-20 16:34
變頻器輸出的不是標準正弦波,所以對負載要分清
電氣自動化,智能化控制,數據遠傳采集。工控元件代理,機器人附件
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
4樓  發表于: 2020-07-20 18:46
引用
引用第1樓guangyu85于2020-07-18 10:04發表的  :
VFD本來輸出的就是斬波,樓主有啥問題呢?

是斬波。是問半周期斬波的第2、3個斬波為什么會由 兩 個相鄰的斬波組成?而其它斬波都是一個斬波。
VF控制時斬波寬度受正弦波調制,斬波脈沖寬度從0逐漸到最大全通,但為什么實際半橋波形(半波)開始第2、3個斬波和介紹倒數第3、2個斬波會由2個波組成?
彭萬生
級別: 工控俠客
精華主題: 0
發帖數量: 1888 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的 主題 / 回貼
5樓  發表于: 2020-07-20 18:54
看下驅動端的波形?有可能就是IGBT不良
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
6樓  發表于: 2020-07-23 17:20
引用
引用第5樓彭萬生于2020-07-20 18:54發表的  :
看下驅動端的波形?有可能就是IGBT不良

IGBT沒有問題,測試其它廠家變頻器也存在這種情況。應該跟測試的是變頻器輸出相電壓有關系,如果測試輸出相對直流直流總線+或—應該就不會這樣了。
有機會我再詳細測試下驅動端。
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
7樓  發表于: 2020-07-26 08:54
引用
引用第5樓彭萬生于2020-07-20 18:54發表的  :
看下驅動端的波形?有可能就是IGBT不良
