會ST 的大師幫寫一個用GX  WORKS2寫。FX1S20MR的PLC，動作超簡單按下X0,依次延時1秒輸出Y0-Y7,然后復位Y0-Y7.主要學習下ST編程使用方法，本人有一點編程語言理論基礎，希望能看懂先謝謝啦。

最后一條有需要可以改成
ZRST（TS2 OR (MEF(M200)) , Y0 , Y7）；

Y0-Y7逐步點亮，不是一起動作

剛好前段時間做了一個項目，是用三菱FX3U的ST語言寫的程序，目前有點經驗。http://www.whzxyy061.cn/read-gktid-1723418.html

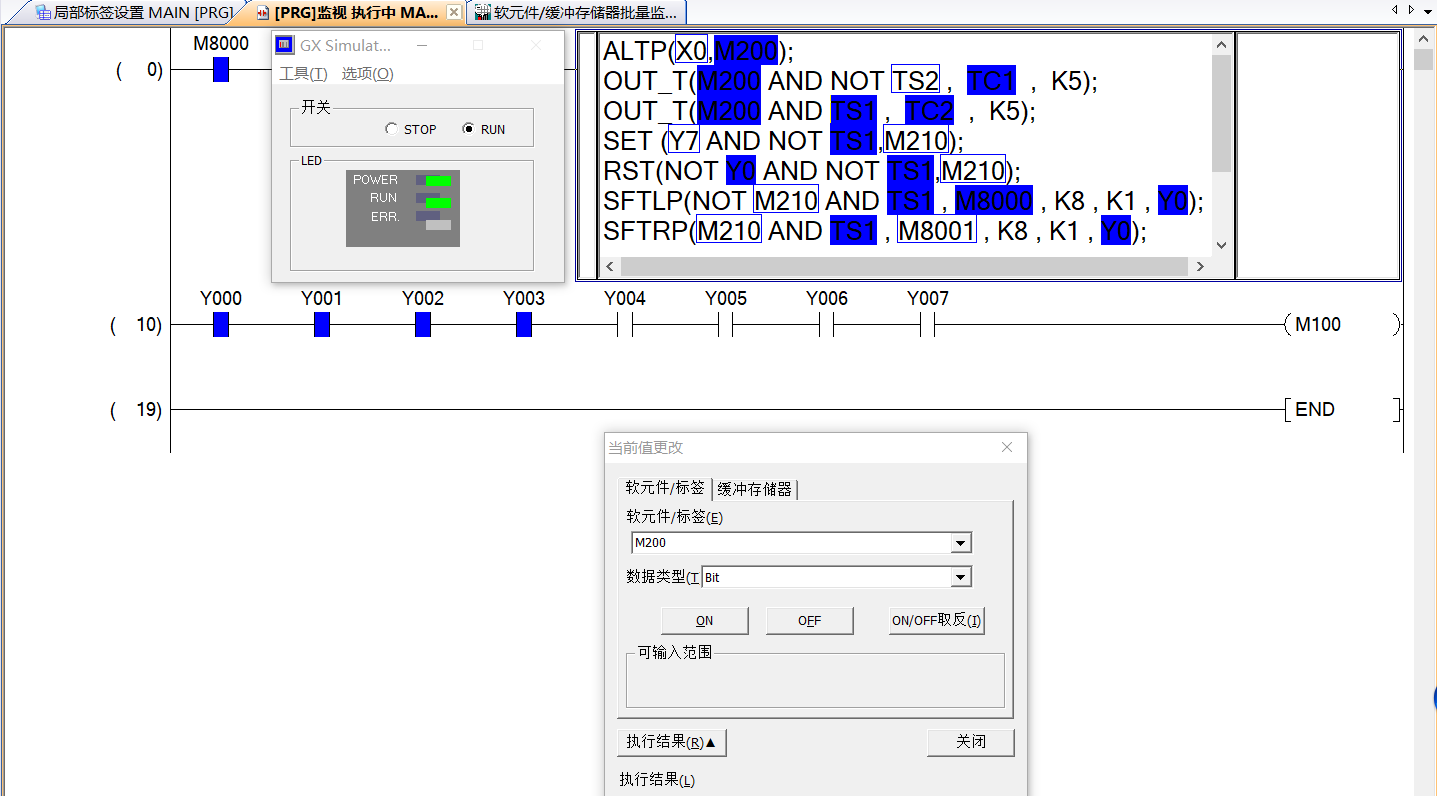

剛才我用FX1S寫的圖片中的代碼，報錯軟元件超范圍，不能通過編譯。然后又把PLC類型改成FX1N和2N，能通過編譯，但不能仿真。FX1N和2N仿真出錯。把PLC型號改成FXU后能仿真。效果如圖。
[attachments=262893]
[attachments=262894]
[attachments=262895]
[attachments=262896]
[attachments=262897]


ALTP(X0,M200);
OUT_T(M200 AND NOT TS2 ,  TC1  ,  K5);
OUT_T(M200 AND TS1 ,  TC2  ,  K5);
SET (Y7 AND NOT TS1,M210);
RST(NOT Y0 AND NOT TS1,M210);
SFTLP(NOT M210 AND TS1 , M8000 , K8 , K1 , Y0);
SFTRP(M210 AND TS1 , M8001 , K8 , K1 , Y0);

有點不理想，你可以改一下

c程序簡單，方法都不簡單，謝謝。我相信一定有更完美整潔的程序。

跑馬燈

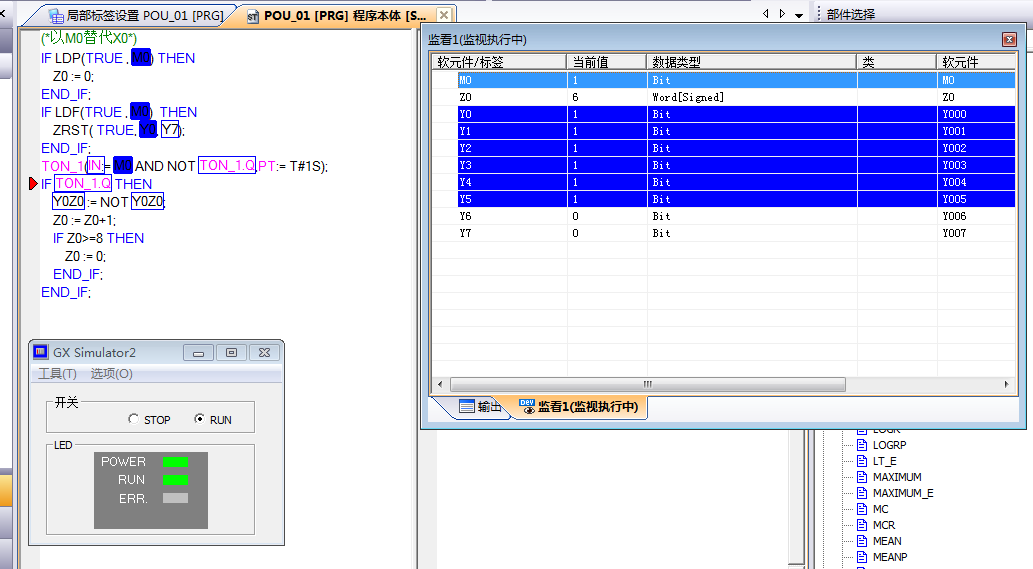

只需聲明一個 TON實例即可，源程序如下，可原文拷貝測試

(*以M0替代X0*)
IF LDP(TRUE , M0) THEN
    Z0 := 0;
END_IF;
IF LDF(TRUE , M0)  THEN
    ZRST( TRUE, Y0, Y7);
END_IF;
TON_1(IN:= M0 AND NOT TON_1.Q,PT:= T#1S);
IF TON_1.Q THEN
    Y0Z0 := NOT Y0Z0;
    Z0 := Z0+1;
    IF Z0>=8 THEN
        Z0 := 0;
    END_IF;
END_IF;

稍微改一下邏輯就行，按下啟動過后 依次點亮
