樓主  發表于: 2025-03-06 15:08
圖片:

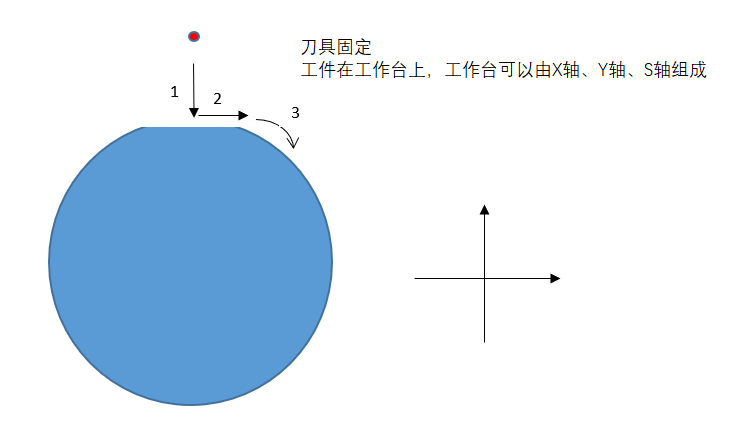

圖中紅點表示刀具 固定不動
工作臺由XYθ3個軸構成。工作臺帶著工件向刀具前進,步驟1:移動Y軸前進,步驟2:移動X軸前進,步驟3怎么走?
工控小c
級別: 工控俠客
精華主題: 0
發帖數量: 498 個
工控威望: 2309 點
下載積分: 8764 分
在線時間: 484(小時)
注冊時間: 2022-10-14
最后登錄: 2025-09-21
查看工控小c的 主題 / 回貼
1樓  發表于: 2025-03-06 16:10
就是旋轉?
超那個超啊超
QQ&VX:449285600
級別: 探索解密
精華主題: 0
發帖數量: 137 個
工控威望: 193 點
下載積分: 925 分
在線時間: 96(小時)
注冊時間: 2020-03-10
最后登錄: 2025-08-26
查看超那個超啊超的 主題 / 回貼
2樓  發表于: 2025-03-06 16:46
沒看明白問題
gzcjx555
QQ  296686949
級別: 工控俠客
精華主題: 0
發帖數量: 560 個
工控威望: 4765 點
下載積分: 3580 分
在線時間: 436(小時)
注冊時間: 2014-02-15
最后登錄: 2025-09-20
查看gzcjx555的 主題 / 回貼
3樓  發表于: 2025-03-06 16:52
是不是要把一個圓切割為多邊形?最少也要使用到直線插補運動
聯系電話15071699246,QQ296686949
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5166 個
工控威望: 7526 點
下載積分: 162256 分
在線時間: 3245(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-20
查看sjm213的 主題 / 回貼
4樓  發表于: 2025-03-08 23:27
θ軸是?
僅X/Y軸動作,做圓弧插補
feifei23728
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 226 點
下載積分: 819 分
在線時間: 110(小時)
注冊時間: 2013-05-15
最后登錄: 2025-09-19
查看feifei23728的 主題 / 回貼
5樓  發表于: 2025-03-26 11:28
引用
引用第4樓sjm213于2025-03-08 23:27發表的  :
θ軸是?
僅X/Y軸動作,做圓弧插補

我來補充下,那個圓形的工件固定在治具上,治具帶著工件X,Y,旋轉,三軸移動,實現直邊的磨削,直邊與大圓邊兩側是小圓弧的R角,刀具不動的,也就是刀具是參考點,工件坐標系下,實現R角+直邊+R角的連續路徑,用QD77實現類似于數控磨床的功能
ooyywwtt
級別: 正式會員
精華主題: 0
發帖數量: 51 個
工控威望: 93 點
下載積分: 1155 分
在線時間: 36(小時)
注冊時間: 2024-12-06
最后登錄: 2025-09-11
查看ooyywwtt的 主題 / 回貼
6樓  發表于: 2025-04-11 09:03
引用
引用第5樓feifei23728于2025-03-26 11:28發表的  :

我來補充下,那個圓形的工件固定在治具上,治具帶著工件X,Y,旋轉,三軸移動,實現直邊的磨削,直邊與大圓邊兩側是小圓弧的R角,刀具不動的,也就是刀具是參考點,工件坐標系下,實現R角+直邊+R角的連續路徑,用QD77實現類似于數控磨床的功能

如果是你這個意思,那豈不是很簡單嘛,為什么要先動XY軸呢,直接先走旋轉把整圈來個360度磨削,再動XY切掉一個邊。但我看樓主意思可能只是兩軸而已吧,兩軸插補。
feifei23728
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 226 點
下載積分: 819 分
在線時間: 110(小時)
注冊時間: 2013-05-15
最后登錄: 2025-09-19
查看feifei23728的 主題 / 回貼
7樓  發表于: 2025-04-11 09:46
引用
引用第6樓ooyywwtt于2025-04-11 09:03發表的  :

如果是你這個意思,那豈不是很簡單嘛,為什么要先動XY軸呢,直接先走旋轉把整圈來個360度磨削,再動XY切掉一個邊。但我看樓主意思可能只是兩軸而已吧,兩軸插補。

1.圓邊問題不大,XY聯動靠近刀具,360旋轉,完成磨削
2.問題是直邊的磨削過程,如果只是XY走圓弧和直線的話,要考慮XY的行程會不會到極限,以及加工時間和加工質量
