樓主發表于: 2010-06-08 11:13

只看樓主 | 小中大

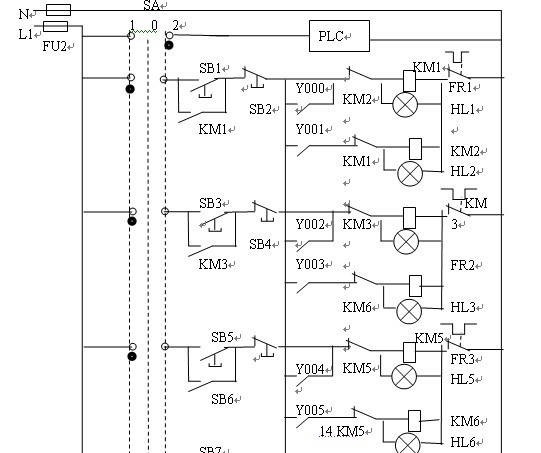

這個控制圖，里面的Y0.Y1都是干嘛的啊，打到手動檔，PLC不是不運行了嗎

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

1樓發表于: 2010-06-08 11:30

只看該作者 | 小中大

大蝦快快出現呀~

wym5952

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 235 個
工控威望: 236 點
下載積分: 938 分
在線時間: 43(小時)
注冊時間: 2008-11-09
最后登錄: 2025-05-02
查看wym5952的主題 / 回貼

2樓發表于: 2010-06-08 11:42

只看該作者 | 小中大

你的Y0和Y1的線圈呢？

樓主留言：

這個是手動控制電路，Y0和Y1是三菱PLC的觸點

ljb6688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1841 個
工控威望: 1989 點
下載積分: 115230 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-05-12
查看ljb6688的主題 / 回貼

3樓發表于: 2010-06-08 11:42

只看該作者 | 小中大

大哥，那應該是反饋給PLC的手動信號，對PLC自動無影響 QQ248136528

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

pretco123

不為失敗找理由，只為成功找方法

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2483 個
工控威望: 1779 點
下載積分: 83784 分
在線時間: 1529(小時)
注冊時間: 2008-04-15
最后登錄: 2024-12-31
查看pretco123的主題 / 回貼

4樓發表于: 2010-06-08 11:44

只看該作者 | 小中大

工頻運行與變頻運行,是由PLC的輸出Y0和Y1驅動的

樓主留言：

是工頻和變頻運行，但打到手動檔上后PLC就不工作了吧

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

5樓發表于: 2010-06-08 12:10

只看該作者 | 小中大

是工頻和變頻運行，但打到手動檔上后PLC就不工作了吧

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

6樓發表于: 2010-06-08 12:46

只看該作者 | 小中大

各位大蝦，能解釋下這個圖的工作過程嗎？

3169452

莫煩惱，驀直前進！

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 154 個
工控威望: 5148 點
下載積分: 7292 分
在線時間: 206(小時)
注冊時間: 2009-05-08
最后登錄: 2025-02-06
查看3169452的主題 / 回貼

7樓發表于: 2010-06-08 13:06

只看該作者 | 小中大

這是恒壓供水的圖紙，

凡事先不要斷定結果，只要有心嘗試，不管結果是否如你所愿，生活總會給你驚喜！

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

8樓發表于: 2010-06-08 13:08

只看該作者 | 小中大

恩，就想問Y0,Y1在手動控制電路中起什么作用

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

9樓發表于: 2010-06-08 13:17

只看該作者 | 小中大

還有，這個圖正確嗎？

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

10樓發表于: 2010-06-08 14:40

只看該作者 | 小中大

正確不完美  至少控制回路只有KM1 KM2的控制回路標注的符號比較清晰，其它地方的標注很混亂

  至于7樓如何知道這是恒壓供水圖紙呢？

SA三檔轉換開關 在0位是停止工作在1位是手動控制在2位是PLC控制

看 KM1 KM2這組因?yàn)椴]有PLC的外部配線圖和程序以及KM1 KM2的主回路圖不太好判斷，

但是從圖完全可以看出KM1 和KM2是互鎖的也就是Y0 Y1不會同時輸出，

想知道Y0,Y1在控制電路中起什么作用，簡單說就是開關的作用列  是由PLC內部程序決定在什么情況下閉合斷開的！

Y0 Y1的輸出一般都是由X決定的這要看這設備的動作流程了.

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

tantaiyu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tantaiyu的主題 / 回貼

11樓發表于: 2010-06-08 16:06

只看該作者 | 小中大

是否這樣理解?
1、手動控制作用：防止PLC出現故障時系統不能運行，所以手動可以不用PLC、獨立操作。
2、自動控制：圖紙里面的Y觸點，就是PLC的輸出信號。

這是一個考慮挺到位的系統，人多人喜歡手動自動都由PLC來完成，這樣不是很好，手動不應該通過PLC來完成。
