熱電偶采集卡概述
熱電偶采集卡是一種用于測量熱電偶信號的專用數據采集設備，通常與工業自動化、實驗室測試等場景結合使用。其核心功能是將熱電偶輸出的微伏級電壓信號轉換為數字信號，供計算機或控制系統處理。
熱電偶采集卡的關鍵特性
信號處理能力
支持多通道熱電偶輸入，類型涵蓋K型、J型、T型等主流分度號，部分高端采集卡可自動識別熱電偶類型。
內置冷端補償（CJC）功能，通常通過板載溫度傳感器或外部參考端實現。
精度與分辨率
典型精度為±0.1%至±1%滿量程，分辨率可達24位ADC，適合高精度溫度測量。
隔離與抗干擾
采用電氣隔離設計（如通道間隔離或?qū)Φ馗綦x），抑制共模干擾，避免接地環路問題。
軟件兼容性
支持LabVIEW、Python、MATLAB等開發環境，提供驅動或API接口。
選型要點
熱電偶類型匹配
確認采集卡支持目標熱電偶的分度號（如K型、S型），部分采集卡需手動配置，高端型號支持自動識別。
通道數量與采樣率
根據應用需求選擇通道數（如8通道、16通道），高速采樣場景需關注最高采樣率（如1 kS/s）。
冷端補償方式
內置CJC通常簡化布線，但需確保補償精度；外置CJC適合高精度實驗室應用。
隔離需求
工業環境建議選擇隔離型采集卡，防止信號干擾或設備損壞。
典型應用場景
工業過程監控
多通道采集卡用于鍋爐、反應釜等設備的分布式溫度監測。
實驗室研究
高精度采集卡配合數據分析軟件，用于材料測試或環境實驗。
設備故障診斷
實時監測電機、軸承等部件的溫度變化，預警過熱風險。
推薦（阿爾泰科技）型號示例：

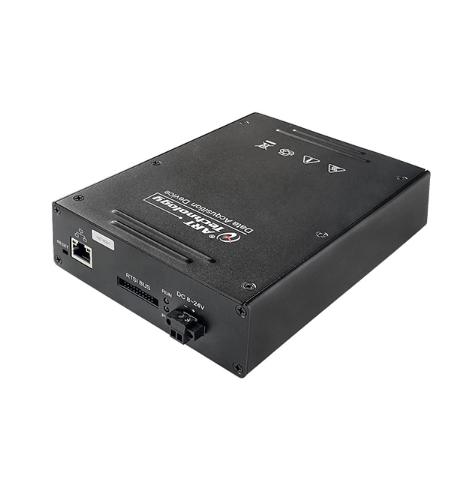

NET8091
NET8091、NET8092 是以太網總線的高精度熱電偶采集板卡，其中 NET8091 支持 16 個熱電偶通 道同時輸入和 4 個冷端補償(CJC)通道，NET8092 支持高達 32 個熱電偶通道同時輸入和 8 個冷端補償 (CJC)通道；輸入通道多路復用到獨立的 24 位 ADC 模塊中，單通道最大采樣速率 800S/s；支持?jǐn)嗦?檢測功能；并且 NET8091 擁有 8 路隔離數字量輸入端、16 路隔離數字量輸出端，以滿足客戶現場的 多樣化需求。
PXI8092
PXI8091、PXI8092、PXIe8092 是三款高精度熱電偶輸入采集板卡，其中 PXI8091 支持 16 個熱電偶通道同時輸入和 4 個冷端補償(CJC)通道，PXI8092、PXIe8092 支持高達 32 個熱電 偶通道同時輸入和 8 個冷端補償(CJC)通道；輸入通道多路復用到獨立的 24 位 ADC 模塊中，最大采 樣速率 90S/s；支持?jǐn)嗦窓z測功能；并且 PXI8091 擁有 8 路隔離數字量輸入端、16 路隔離數字量輸出 端，以滿足客戶現場的多樣化需求。 阿爾泰科技產品及技術咨詢：15910369641 、13693091487
