無需PLC內編程開發，也不用組態，只要在智能網關配置數據的起始地址和數量即可。毫秒級通訊速度快，支持熱插拔，斷電斷網后能自動恢復運行。以下是幾種常見的網絡結構示意圖：

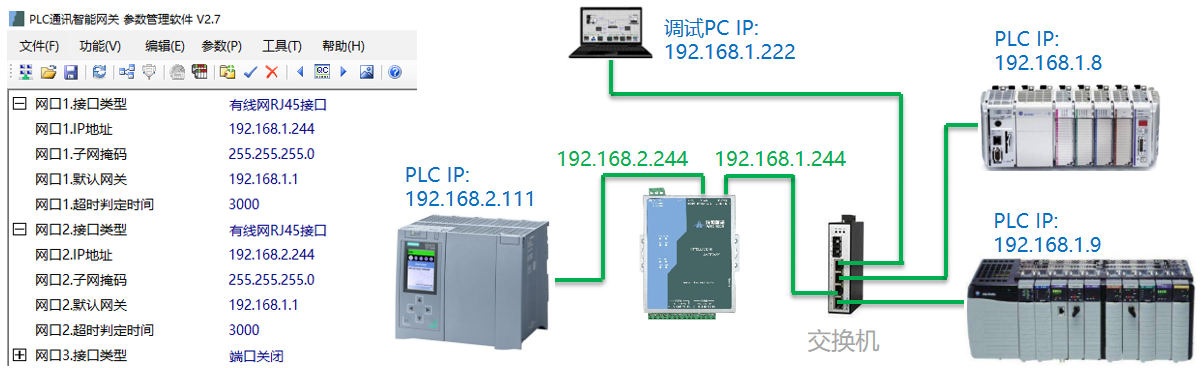

一、同網段的PLC之間通訊： IGT-DSER智能網關的兩個網口設置為同網段，每個網口是獨立的子網

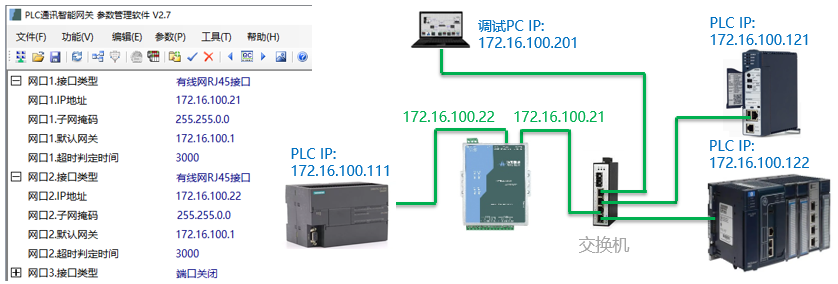

二、跨網段的PLC之間通訊： IGT-DSER智能網關的兩個網口設置為不同的網段，每個網口是獨立的不同網段的子網。

三、多網段的PLC之間通訊： IGT-DSER智能網關的兩個網口設置為不同的網段，同時開啟網口3設置為第三網段，該智能網關沒有實際的物理網口3，自動將IP綁定到物理網口2，作為網口2的第二IP。
