樓主發表于: 2020-01-31 22:41

只看樓主 | 小中大

圖片：

PLC是西門子200Smart,HMI是MCGS的TPC7062HI。目的是Modbus485通信（不是Modbus RTU485通信）

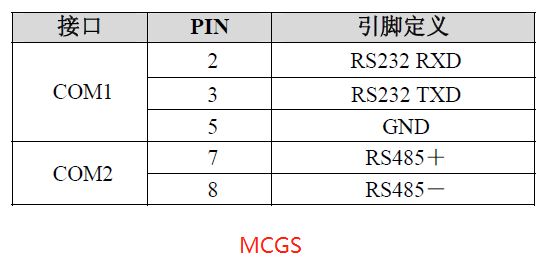

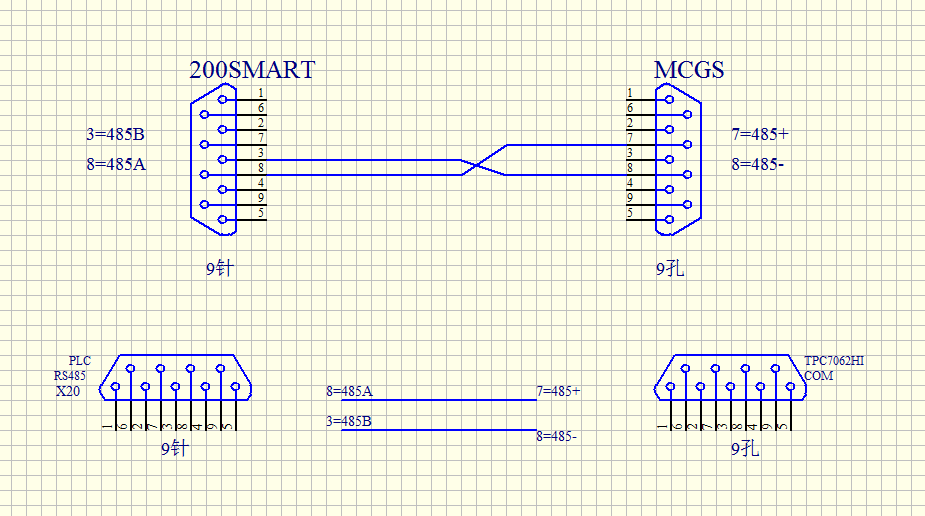

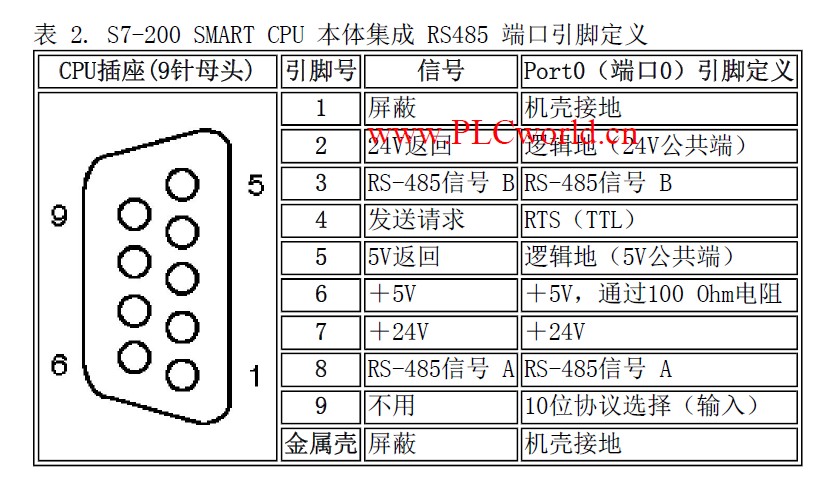

PLC串口的3、8腳分別是485A/B與HMI的COM口7(+)、8(-)連接后始終無法通信，相關設置如圖
請諸位指出我錯在何處，謝謝！

zggk117

天道酬勤；人道酬善；商道酬信；

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 112 個
工控威望: 295 點
下載積分: 827 分
在線時間: 284(小時)
注冊時間: 2007-09-30
最后登錄: 2025-05-07
查看zggk117的主題 / 回貼

1樓發表于: 2020-02-01 09:08

只看該作者 | 小中大

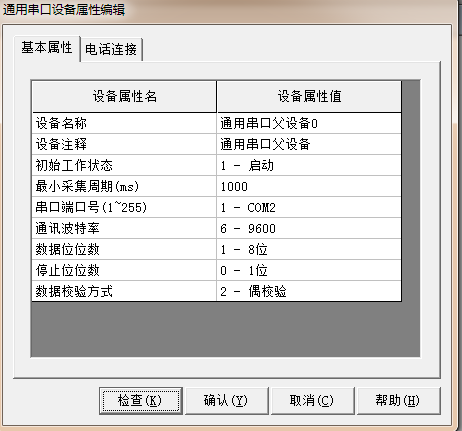

串口端口號 設置為0 COM1 試一試

pxchj

可能是個菜鳥，僅此而已！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 232 點
下載積分: 757 分
在線時間: 22(小時)
注冊時間: 2007-11-23
最后登錄: 2024-02-14
查看pxchj的主題 / 回貼

2樓發表于: 2020-02-01 10:16

只看該作者 | 小中大

回復1樓：串口選COM1和COM2都試了，均連接不上！

plc學者

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 190 個
工控威望: 362 點
下載積分: 3341 分
在線時間: 379(小時)
注冊時間: 2011-07-18
最后登錄: 2025-05-09
查看plc學者的主題 / 回貼

3樓發表于: 2020-02-01 17:03

只看該作者 | 小中大

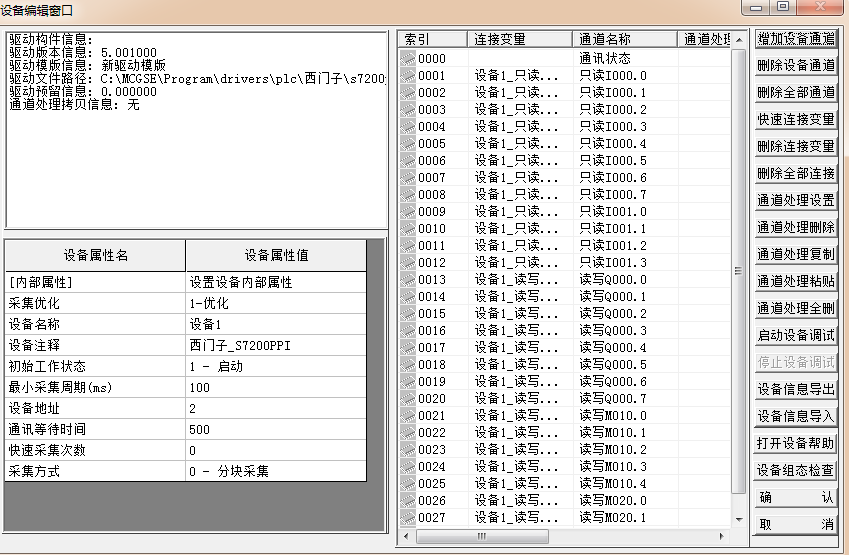

驅動的事，你現在用的是s7-200的驅動，換上200smart的驅動就可以了

陸國慶

luguoqing

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 286 個
工控威望: 7405 點
下載積分: 48741 分
在線時間: 857(小時)
注冊時間: 2012-11-09
最后登錄: 2025-05-12
查看陸國慶的主題 / 回貼

4樓發表于: 2020-02-01 19:36

只看該作者 | 小中大

3對7,8對8

本帖最近評分記錄：

下載積分:+1(lizhendong) 真誠感謝！
