大家好，最近裝了組態王6.55軟件，但是在與PLC通訊時出了點問題，導致組態王無法正常控制以及顯示結果。
之前PLC與電腦通訊是沒有問題的，程序都能正常下載并執行。
論壇里肯定有用過組態王的前輩，希望可以指導一下，看看到底是哪出了問題。
我的電腦系統是WIN7的，組態王軟件是6.55版本，PLC為S7-200（LD-CPU224-2DR），

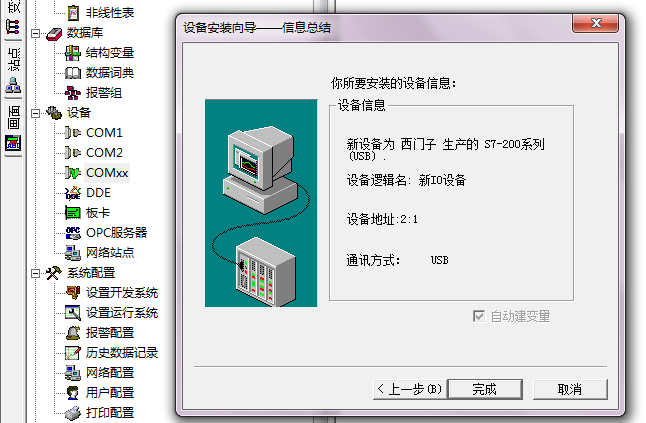

這個是設置。

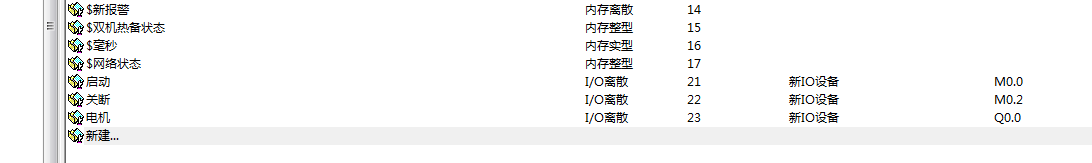

設置數據詞典。

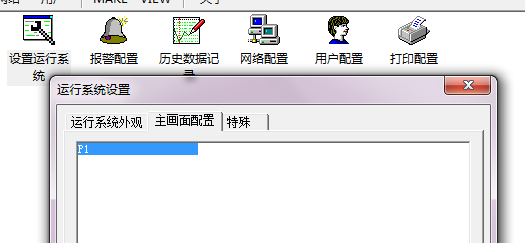

設置運行系統。

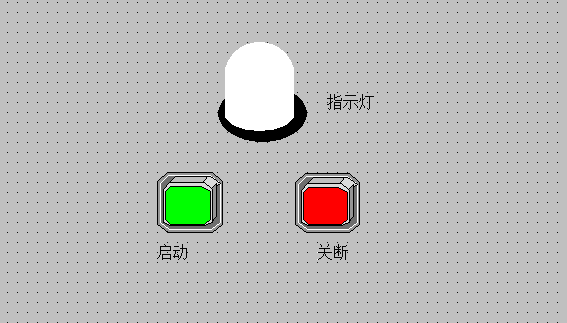

P1的畫面。按下啟動會亮，按下關斷會滅。

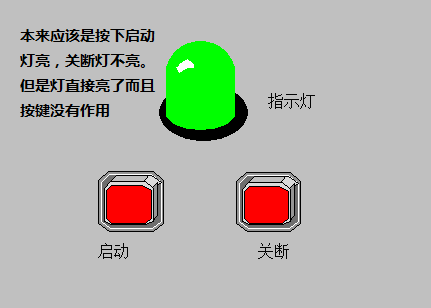

這是演示情況。指示燈是一直亮的，并且按鍵不起作用。

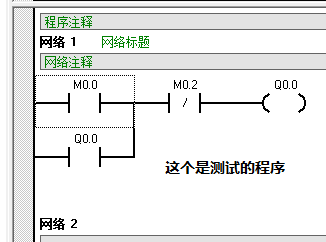

這個是測試程序，M0.0對應啟動按鈕，M0.2對應關斷，Q0.0對應指示燈（電機）。

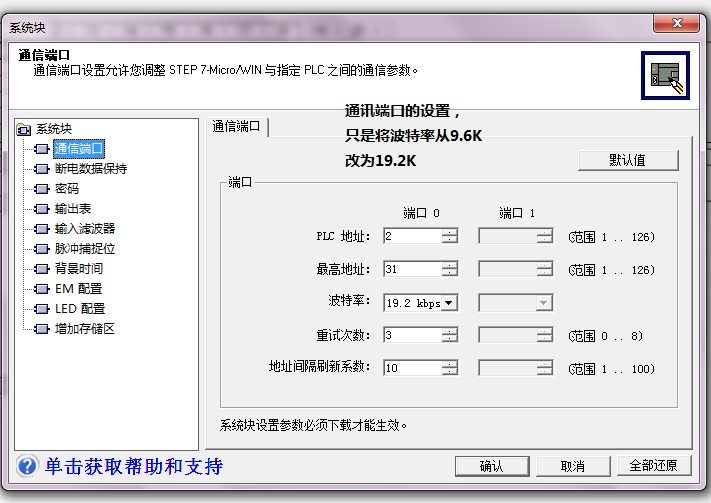

對應系統塊的設置，只是改了波特率。

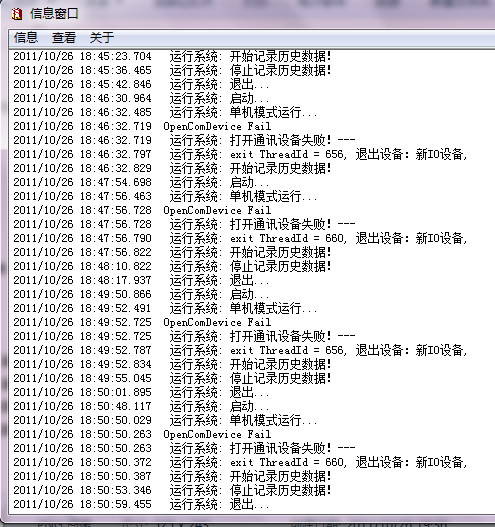

這是組態王信息窗口的提示。

圖片貌似顯示不了，我上傳附件了。

大哥，你的圖片都看不到呀！

你的PLC上的Q0.0輸出指示燈亮嗎？

Q0.0是對應著指示燈，啟動按鈕按下亮（按鈕設置為按下彈起切換）。

通訊錯誤，主要是你的組態王設置不正確

因為有時候升級后驅動，軟件環境變化了，我的也是6.55，ppi或者以太網，都可以的，主要是ppi時通訊地址設置為0，以太網時是192.168.0.11:0，都沒問題。建議更改通訊地址、升級驅動。

還有一個就是M 中間繼電器的狀態問題，因為M為掉電后狀態保存，所以，plc重新運行后，m0.1或m0.2狀態保持不變，所以程序編制時應首先設置m繼電器狀態

你的組態信息窗口上顯示的，打開通訊設備失敗。你檢查組態王的設置。應該是組態王和PLC沒有通訊上

到亞控網站下載個S7 USBPPI控件 即可解決。前些日也遇到過此類情況。

看看了啊
磊

進來學習學習。我還沒試過呢。一直都是用三菱的做實驗
