我想用西門子224XP DC24/DC24/DC24的PLC控制三菱MR-J3的伺服，但是西門子PLC輸出的脈沖是高電平，
三菱MR-J3的伺服接收是低電平，請問怎么連接��？

中間加個繼電器不就行了

加個繼電器 有脈沖過去嗎

和三菱的相反過來

請問怎么連接啊

加個光耦，改為低電平

用晶體管接成一個反相器來進行匹配。

樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。

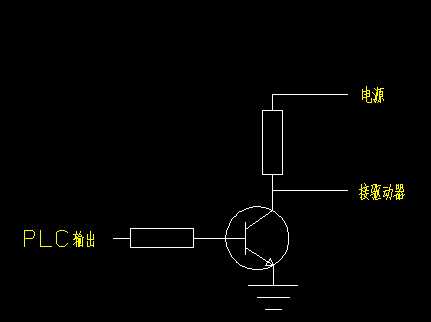

如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。

引用

引用第7樓wwcwwc于2011-12-09 11:39發表的  :
樓主好像在西門子論壇上也發了同樣的貼，那里我不能把圖片給發上來。
如果是這樣，需要在中間加一個射極跟隨器。其中電阻阻值需要看你的供電電壓，如果是24V電源，則電阻選擇10K左右。 [attachment=75850]

不知道這個有用嗎，我現在用安川伺服遇到同樣的問題，安川的技術告訴我“直接反過來接，本來7腳接+24V，8腳接脈沖，改成7腳接脈沖，8腳接com，”我不知道他這樣說的對不對，同時西門子的技術告訴我沒辦法實現。

我自己網上查，說伺服驅動內部是雙向光耦的話，可以不用區分正負，那這樣的話是不是不論是PNP還是NPN都可以按照原來那種7腳接+24V，8腳接脈沖的方法來接呢


我現在很迷茫，求解

加個光耦，改為低電平

7腳接脈沖，8腳接com可以的QQ:1759372655

7樓的兄弟做的是對的，可以參考向曉漢的《西門子PLC高級應用實例精解》，那里有程序和接法。當然如果用S7-200PSI則直接連接
