樓主  發表于: 2013-03-22 22:29

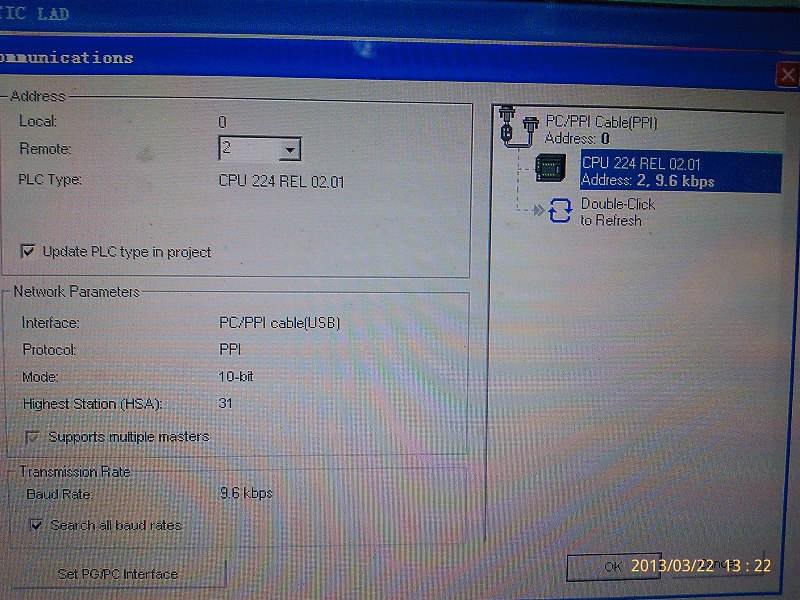

描述:plc通訊截圖
圖片:
描述:plexible通訊設置截圖
圖片:

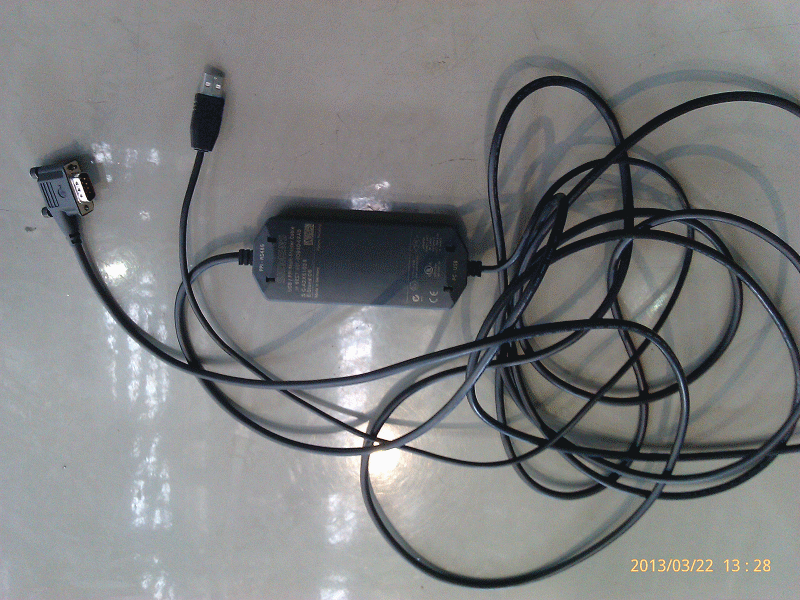

描述:所使用的編程線
圖片:
各位蝦哥,我是個剛入行的小弟,這幾天正在學習flexible軟件,
我用flexible軟件寫了個HMI程序,然后就開始和PLC224連接上(PPI傳輸程序線纜),
用此線纜(用microWin200的編程軟件)可以和PLC224通訊上,顯示波特率9600,地址是2.
照片如下。


然后我用flexible軟件在電腦上模擬《(啟動運行系統)按鍵》觸屏控制plc(實際連接情況下,控制PLC),但電腦上的觸屏軟件就不
能和plc建立連接了。
flexible軟件通訊設置如下


建立連接后,電腦模擬的觸屏根本就沒有任何反應,例如:按觸屏上的開關按鈕i1.0也沒有任何反應。(PLC輸入i1.0也沒反應,
模擬的觸屏按鍵也不能摁動),但在仿真模擬的情況下,都是沒有問題的,



請問各位哥哥。我哪里做的不對??????




sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161047 分
在線時間: 3235(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-11
查看sjm213的 主題 / 回貼
1樓  發表于: 2013-03-23 23:00
目測無硬傷。
不要在觸摸屏上對I點操作,設置M或V看PLC中有無反應。
netliuhao
netliuhao
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 131 點
下載積分: 540 分
在線時間: 44(小時)
注冊時間: 2013-03-12
最后登錄: 2025-04-15
查看netliuhao的 主題 / 回貼
2樓  發表于: 2013-03-24 22:18
我要控制的plc設置了密碼。不能夠調取出plc程序,我用flexible軟
件主要的目的是查看幾個距離變送器給出的信號值(距離變送器總是誤報警)。
在連接的過程中,發現連接不上plc,才使用的i1.0來測試,是否和plc建立上了通訊。
最后發現連接不上plc。(不知道是不是我的flexible軟件有問題,剛裝的系統)
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8300 個
工控威望: 10434 點
下載積分: 21231 分
在線時間: 3100(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-11
查看guochunyi的 主題 / 回貼
3樓  發表于: 2013-03-25 08:30
你的設置錯誤,在用西門慶兒子原裝通訊線前提下,PC側需要選擇為RUNTIME;協議需要選擇為MPI。
這個我是直接實際操作驗證過的。幾年前在本論壇也發過這個問題的帖子的,當時是直接上的正確設置通訊的抓圖的。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161047 分
在線時間: 3235(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-11
查看sjm213的 主題 / 回貼
4樓  發表于: 2013-03-25 08:58
【開始】--【SIMATIC】--【STEP7】--【setting the PC/PG interface】處也要設置一下通訊接口屬性
netliuhao
netliuhao
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 131 點
下載積分: 540 分
在線時間: 44(小時)
注冊時間: 2013-03-12
最后登錄: 2025-04-15
查看netliuhao的 主題 / 回貼
5樓  發表于: 2013-03-30 22:58
給SIEMENS打電話溝通,usb口數據線不支持flexible軟件電腦模擬在線監控。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161047 分
在線時間: 3235(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-11
查看sjm213的 主題 / 回貼
6樓  發表于: 2013-03-30 23:04
原裝USB pc adapter線纜可以通訊上
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 716(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-11
查看xiaoqizi的 主題 / 回貼
7樓  發表于: 2013-03-31 01:29
這種問題我也碰到過,應該是線纜的問題,現象編程軟件可以上下載程序,但無法用S7ONLINE通信
卡卡屋
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 133 點
下載積分: 553 分
在線時間: 4(小時)
注冊時間: 2012-10-03
最后登錄: 2017-05-16
查看卡卡屋的 主題 / 回貼
8樓  發表于: 2013-03-31 22:53
好像一根網線就能解決吧 0.0
