樓主  發表于: 2018-09-15 13:33
一、串口接線

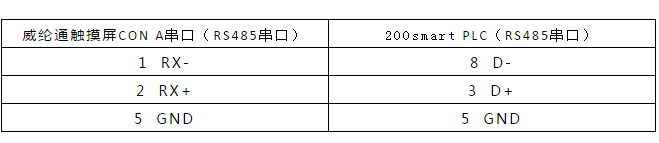

使用普通的DB9針接口管腳的對應圖
智控教育plc
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的 主題 / 回貼
1樓  發表于: 2018-09-15 13:35
圖片：
注：一定要使用觸摸屏的CON A串口，嚴格按照接線圖一一對應的接；（DB9針口最好要使用焊接的接口）




1、創建一個新項目；

[ 此帖被智控教育plc在2018-09-15 13:43重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(崔老虎)
    智控教育plc
    級別: 正式會員
    精華主題: 0
    發帖數量: 20 個
    工控威望: 67 點
    下載積分: 739 分
    在線時間: 2(小時)
    注冊時間: 2018-09-12
    最后登錄: 2019-03-14
    查看智控教育plc的 主題 / 回貼
    2樓  發表于: 2018-09-15 13:38

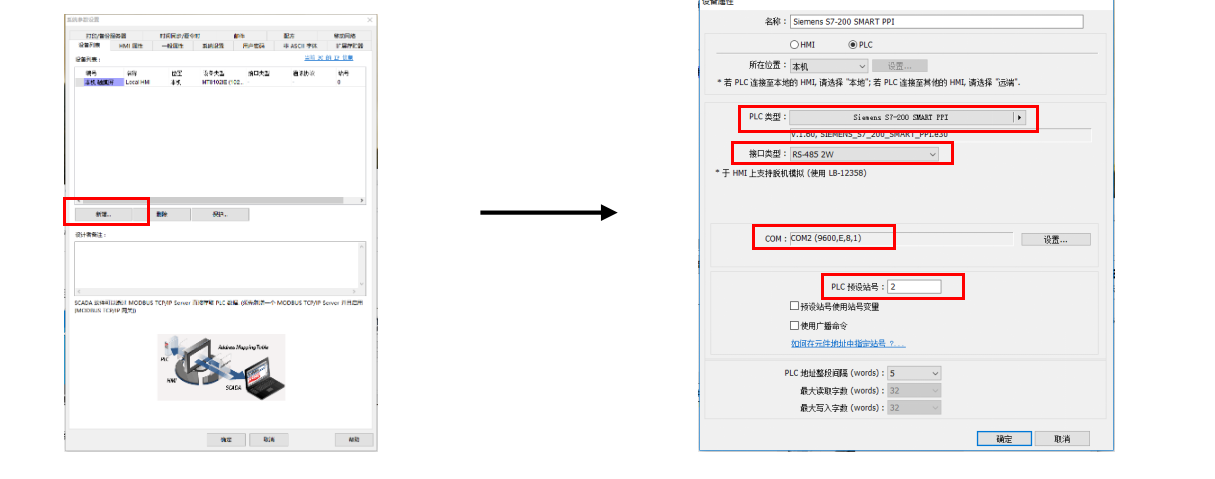

    2、在系統參數設置里新增一個S7200SMART PPI PLC類型（注：COM口設置為 COM2(9600,E,8,1);觸摸屏中PLC預設站號要與PLC實際的站號要一致）；
    智控教育plc
    級別: 正式會員
    精華主題: 0
    發帖數量: 20 個
    工控威望: 67 點
    下載積分: 739 分
    在線時間: 2(小時)
    注冊時間: 2018-09-12
    最后登錄: 2019-03-14
    查看智控教育plc的 主題 / 回貼
    3樓  發表于: 2018-09-15 13:39
    三、PLC組態設置
    3、設置S7200smart系統塊中RS485端口的通訊參數（注：要與觸摸屏COM口和預設站號的通訊參數要一致）
    [ 此帖被智控教育plc在2018-09-15 13:47重新編輯 ]
