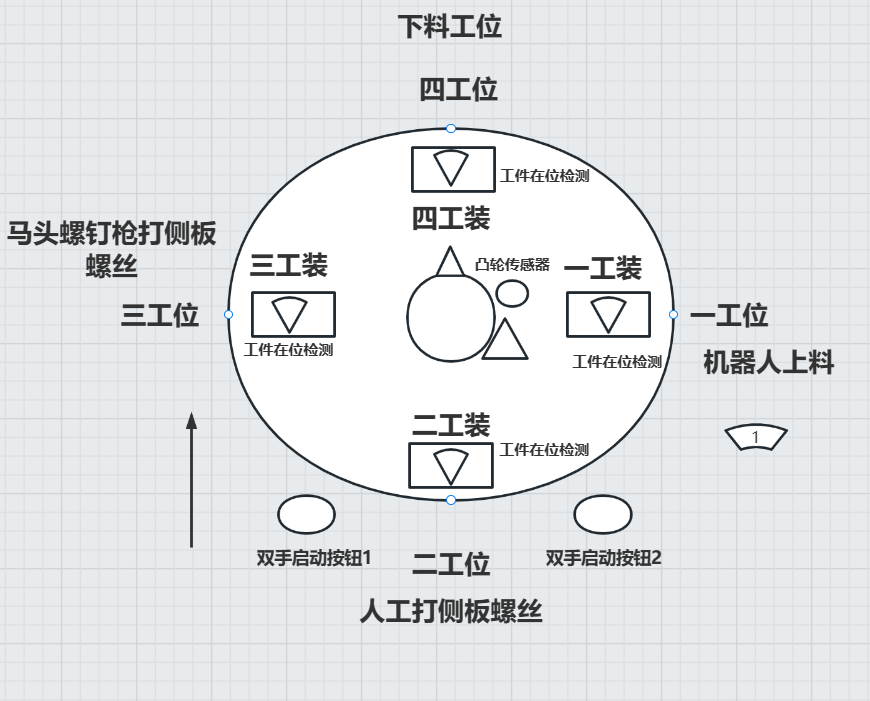

  接到一個四工位轉臺的案子，硬件用的西門子1200  1215C  轉臺用的分割器 臺灣野人廠家，   傳感器用了兩個 ，一個是轉臺凸輪 上的檢測傳感器，外加一個檢測工作臺第一工裝的一個傳感器    。四個工裝上分別裝了四個在位檢測傳感器。

控制工藝是 ：
1工位上料，機器人上料完成后 ，1工位光電檢測到信號后，機器人發出 一工位夾緊氣缸夾緊，機器人離開干涉區后，工位一完成信號 ON

2工位  按下雙手啟動按鈕，人工打螺絲4個，打完以后， 等到3 4 工位 完成信號，1工位上料完成信號，此時轉臺轉一圈 工件到三工位
3工位，馬頭槍 開始打3個螺絲，打完后，發出3工位完成信號，等待其他工位 完成信號以后， 在按下雙手啟動按鈕，轉盤到4工位
4工位  下料， 轉盤移動到四工位，檢測有料后，搬運模組進行下料。下料完成后，再雙手啟動 開始下一個循環

現在碰到三個問題：
1.  開機第一次 復位設備動作以后，我把3 4 工位賦值 工位完成信號，轉到自動模式，上料以后 ，轉盤一轉盤 我就把工位完成信號復位掉，這 就造成 我只能轉到一次，這個信號該如何取？
2. 每次轉盤一直在轉動， 上料位置，機器人需要判斷這是第幾個工裝夾緊，這樣才能控制對應的夾緊氣缸進行夾緊
3. 下料工位， 每次下料的時候   我也是需要判斷 當前是第幾個工裝，用來松開對應的工裝夾緊氣缸，，

我用的ROL 移位指令   MB10,  第一次轉盤回到原位后，M10.0=ON， 當前為第一個工裝，轉盤一轉動， 移位一次， M10.0-OFF    M10.1=ON, 現在工裝在  轉臺的工位二位置，在轉盤轉一圈，移位一次，M10.1=OFF   M10.2=ON，  此時是3 工位，轉盤再轉一圈 ，此時移位一次 到四工位   M10.3=ON,M10.2=OFF， 此時在把 MB10賦值=1， 從新開始循環

現在就卡在上面三個問題上了   第一  開機復位以后，3  4 工位取什么信號合適，在進行轉盤 移動       第二   上料位的工裝判斷，，，第三  下料位的工裝判斷，




第一，三四工位的信號，最好具有斷電保持的功能，這樣開機復位后，就知道三四工位是什么狀態，完成沒完成，還有你ROL用的寄存器最好也要具有保持功能，這樣才知道當前是什么工位，你開機復位機構氣缸動作就行了，這些內部的標志位不用去復位它
