樓主  發表于: 2008-10-17 22:04
那位老大用過FM350-2高速計數器,幫忙傳個實例上來學習學習。我在做一個升降桿上下距離控制,先謝了。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161107 分
在線時間: 3236(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-17
查看sjm213的 主題 / 回貼
1樓  發表于: 2008-10-18 00:31
在《FM350-2入門指南》和《FM350-2使用入門》中,就列出了西門子的樣例程序和庫文件的打開辦法。

實際應用中,找到相應的任務號傳送到DB塊的寄存器中。任務號要看《FM350-2安裝和參數配置》。
hzy1818
級別: 家園?
精華主題: 0
發帖數量: 485 個
工控威望: 676 點
下載積分: 1229 分
在線時間: 288(小時)
注冊時間: 2007-08-30
最后登錄: 2025-06-16
查看hzy1818的 主題 / 回貼
2樓  發表于: 2008-10-18 22:41
謝謝sjm213 ,但看了這說明書還是不太理解,硬件地址是480-495,不知如何寫數,這數的意思還是不太理解。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161107 分
在線時間: 3236(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-17
查看sjm213的 主題 / 回貼
3樓  發表于: 2008-10-18 23:27
如果在硬件設置里指定了該模塊對應的DB塊【Module adress for datablock】,那么模塊的邏輯地址和通道地址無需在程序中再次編程設定。

然后調用FC2,同時指定前期生成的DB塊號;然后調用FC4,并通過對DBB2設置工作號100或101來對0~3或4~7號通道進行讀值;0~7通道對應的編碼器值,為DBD148、DBD156……DBD204。
本帖最近評分記錄:
  • 下載積分:+3(wsir123) 感謝指點!
    hzy1818
    級別: 家園?
    精華主題: 0
    發帖數量: 485 個
    工控威望: 676 點
    下載積分: 1229 分
    在線時間: 288(小時)
    注冊時間: 2007-08-30
    最后登錄: 2025-06-16
    查看hzy1818的 主題 / 回貼
    4樓  發表于: 2008-10-24 20:47
    DBB2設置工作號100或101什么意思,找不到啊,DBD148、DBD156……DBD204又不智道道在那,我選了db1數據塊
    sjm213
    有小知識,無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5291 個
    工控威望: 7517 點
    下載積分: 161107 分
    在線時間: 3236(小時)
    注冊時間: 2007-11-21
    最后登錄: 2025-06-17
    查看sjm213的 主題 / 回貼
    5樓  發表于: 2008-10-24 23:38

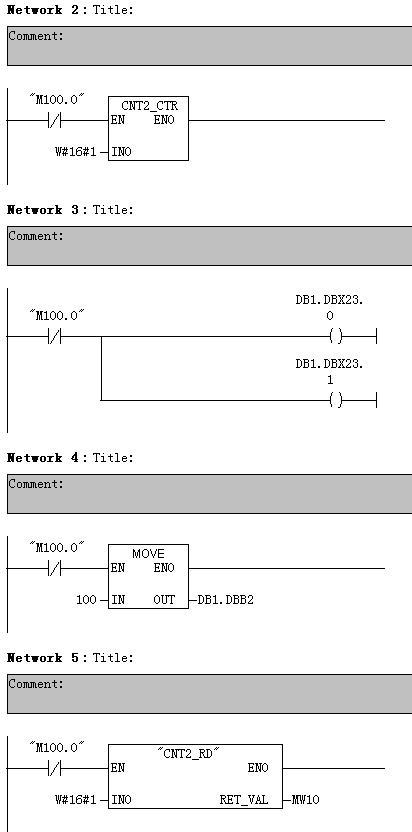

    簡單的編程:

    sjm213
    有小知識,無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5291 個
    工控威望: 7517 點
    下載積分: 161107 分
    在線時間: 3236(小時)
    注冊時間: 2007-11-21
    最后登錄: 2025-06-17
    查看sjm213的 主題 / 回貼
    6樓  發表于: 2008-10-24 23:51
    網絡1:M100.0的常閉點一直通;
    網絡2:必須調用FC2(CNT2_CTR),指定W#16#1即為設定FM250-2的數據塊為DB1;
    網絡3:打開其軟件門  DB1.DBX23.0對應第一通道,DB1.DBX23.1對應第二通道,用幾個通道就依次置ON幾個;
    網絡4:將任務號100寫入DB1.DBB2,工作號100的意思是讀前4個通道的計數值;工作號101的意思是讀后4個通道;
    網絡5:調用FC4(CNT2_RD),執行讀數,W#16#1同樣是指定DB塊號。

    此時在程序中調用DB1.DBD148,即可獲得計數器0的計數值;調用DB1.DBD156,可獲得計數器1的計數值。
    sjm213
    有小知識,無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5291 個
    工控威望: 7517 點
    下載積分: 161107 分
    在線時間: 3236(小時)
    注冊時間: 2007-11-21
    最后登錄: 2025-06-17
    查看sjm213的 主題 / 回貼
    7樓  發表于: 2008-10-25 00:00

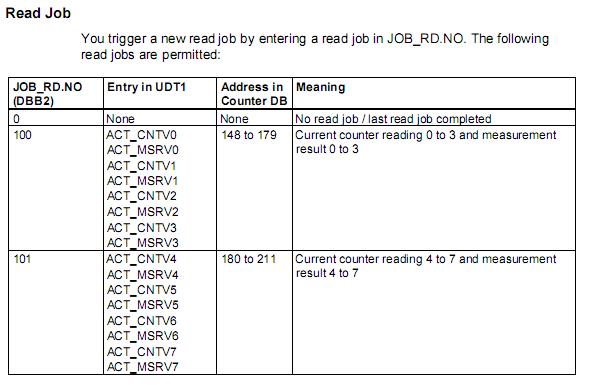

    工作號的含義:

    其實對簡單的使用來說用不到幾個的。就用上邊提到的就可以讀出計數器值了。





    以下工作號參考使用【《FM350-2使用入門》例程中有提到】


    yinxb
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看yinxb的 主題 / 回貼
    8樓  發表于: 2008-10-25 14:55
    謝謝,頂一下
    hzy1818
    級別: 家園?
    精華主題: 0
    發帖數量: 485 個
    工控威望: 676 點
    下載積分: 1229 分
    在線時間: 288(小時)
    注冊時間: 2007-08-30
    最后登錄: 2025-06-16
    查看hzy1818的 主題 / 回貼
    9樓  發表于: 2008-10-25 23:14
    首先非常感謝sjm213 的指導,使我學到了不少,我還有幾個問題想請教這位高手指點,DB1.DBB2是數據塊db1內的2.0嗎?DB1.DBB2的B2是字節2的意思嗎,W#16#1是不是模塊的地址號?
    sjm213
    有小知識,無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5291 個
    工控威望: 7517 點
    下載積分: 161107 分
    在線時間: 3236(小時)
    注冊時間: 2007-11-21
    最后登錄: 2025-06-17
    查看sjm213的 主題 / 回貼
    10樓  發表于: 2008-10-26 08:26
    DB1.DBB2是數據塊db1內的2.0嗎?

    DB1.DBB2的B2是字節2的意思嗎

    是的,看西門子的數據結構
    ------------------------------------------------

    W#16#1是不是模塊的地址號?

    不是,是定義的數據塊號,1是DB1,2是DB2,以此類推
    hzy1818
    級別: 家園?
    精華主題: 0
    發帖數量: 485 個
    工控威望: 676 點
    下載積分: 1229 分
    在線時間: 288(小時)
    注冊時間: 2007-08-30
    最后登錄: 2025-06-16
    查看hzy1818的 主題 / 回貼
    11樓  發表于: 2008-10-26 16:32
    再次謝謝sjm213,使我受益非淺。
    • «
