現在需要從JE系列伺服上集電極開路輸出脈沖以便高速計數，查JE系列的技術手冊，發現集電極開路輸出脈沖是接OP口，但手冊又說，OP口是每一圈的零點輸出脈沖，請問這是不是轉一圈輸出一個脈沖的意思呢？有什么辦法可以實現轉一圈輸出13萬個脈沖呢？

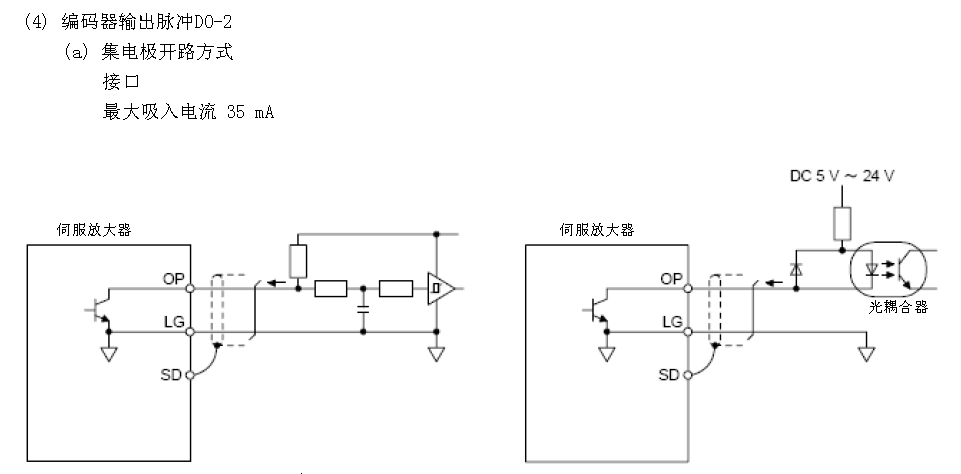

MR-JE-A伺服放大器技術資料集3-54頁，用光耦連接放大器OP-LG端子，外加DC5-24V電源，再與PLC的高速計數器輸入端相連，可讀出電機的脈沖。上圖沒有成功，自己去看。

1圈讀13萬個脈沖有什么意義？其二：旋轉編碼器和PLC高速計數器能接受的脈沖頻率是多少？頻率過高是沒有辦法讀取的。

引用

引用第1樓長沙林工于2013-08-22 14:37發表的  :
MR-JE-A伺服放大器技術資料集3-54頁，用光耦連接放大器OP-LG端子，外加DC5-24V電源，再與PLC的高速計數器輸入端相連，可讀出電機的脈沖。上圖沒有成功，自己去看。

謝謝解答！
3-54的接線我看到了，我比較疑惑的是3-29 （3）輸出信號里說OP（CN1-33）是編碼器的零點信號以集電極開路輸出方式輸出。不知道這個零點信號是不是轉一圈輸出一個呢？
轉一圈輸出13萬個脈沖只是隨便舉個例子，轉一圈輸出100個脈沖或者1000個脈沖也是一樣的，主要是監控伺服旋轉的位置。轉一圈輸出一個脈沖的話精度太低。

2樓正解   OP相當于Z相的脈沖  一圈只輸出一次
