D1SA_cat5_cn_131029.pdf (1940 K) 下载次数:20 我是剛?cè)腴T的小白，時序邏輯有點搞不懂，詳情如下：

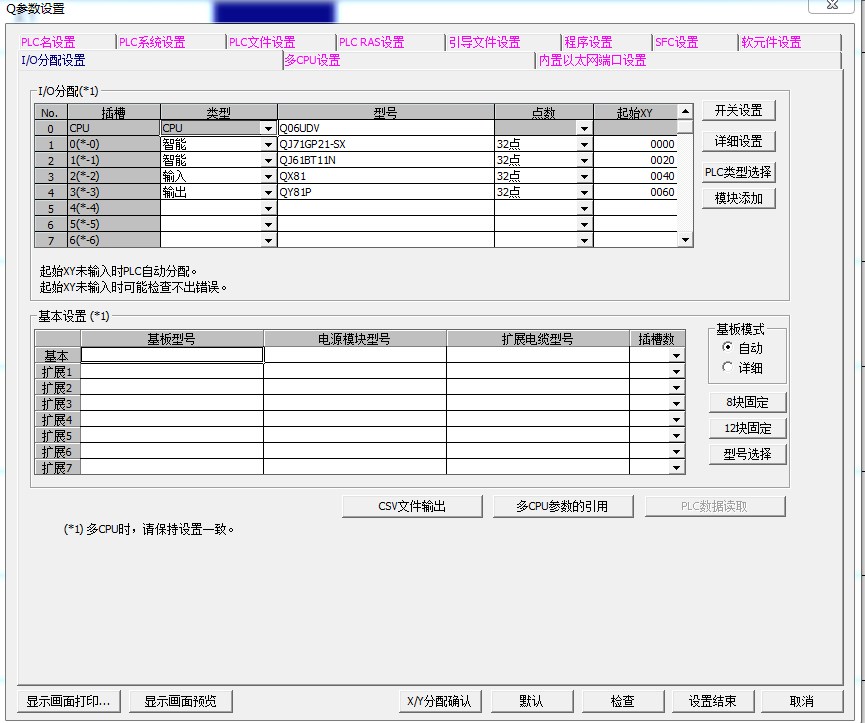

1. PLC型號;Q06UDV   1個
輸入端：QX81  1個
輸出端：QY81P  1個
數碼管：Autonics(奧托尼克斯）D1SA系列   2個
DI數據輸入
CK時鐘輸入，
普通撥動開關   8個
2. 主要功能如下：
    用撥碼開關  上撥加數字，下?lián)軠p數字，只有能顯示就行，

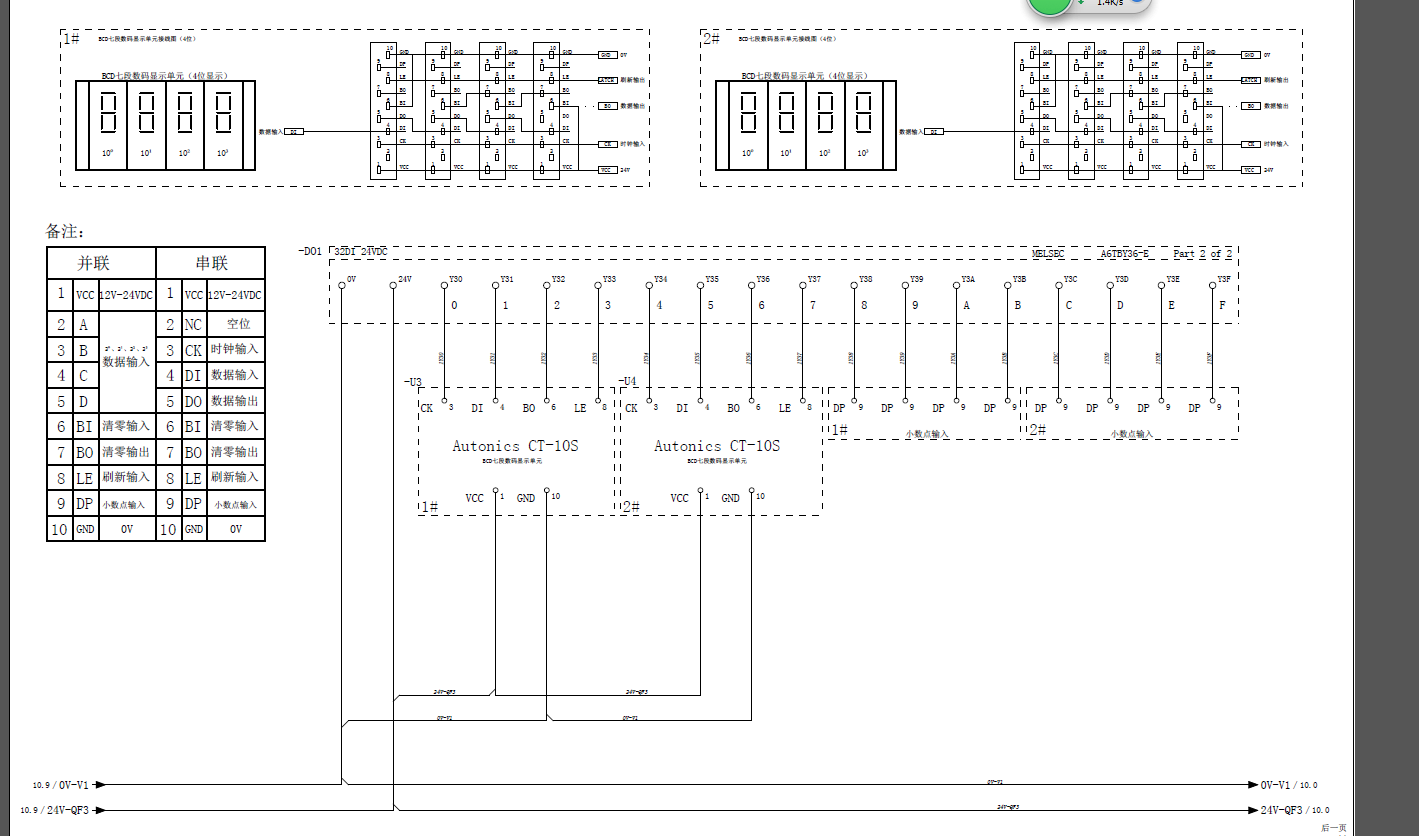

   .數碼管資料如下：多級連接輸入方式，四位七段數碼管，
求大神幫助，


QY81P屬于源極，采用正邏輯，并聯方式就可以，說明書介紹挺詳細的。

如果采用串行輸入數據的話，建議采用單片機，用PLC控制比較復雜，時序比較難保證。

感覺很難做，謝謝你的意見，

學習了

引用

引用第2樓葉凌影于2017-12-25 18:08發表的  :
感覺很難做，謝謝你的意見，

按照正邏輯那張表輸出電平就可以。
