1、PLC控制交流電機調速控制系統簡介

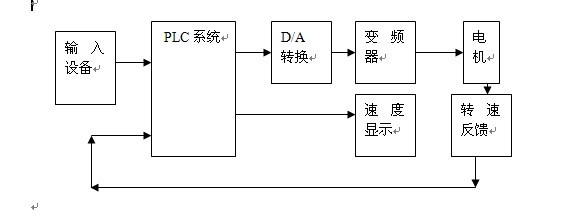

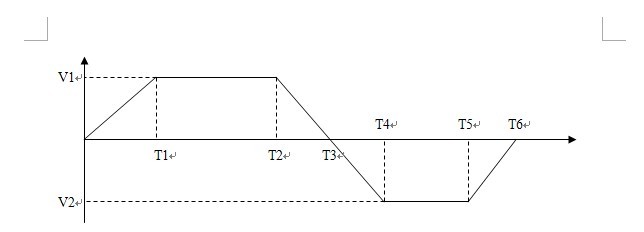

輸入設備向PLC系統提供設置參數，PLC系統將輸入設備的給定信號和轉速反饋信號進行PID運算，通過變頻器控制電機調速運行，同時PLC提供數碼轉速顯示，系統運行曲線如下：

0--T1  電機勻速加速到速度V1
T1-T2  電機保持恒速V1
T2-T3  電機勻速減速到0
T3-T4  電機反向勻速加速到V2
T4-T5  電機保持反向恒速V2
T5-T6  電機反向勻速減速到0
參數V1、V2、T1、T2、T3、T4、T5、T6有輸入設備設置并調整。
2、擬解決的重點問題
（1） 輸入設備的使用與編程。
（2） PID調節運算編程。
（3） 運行曲線的產生程序。
（4） 轉速的顯示硬件和程序。
（5）D/A轉換器的使用。
（6）變頻器的使用。
（7） 轉速反饋的產生。
3、主要技術指標及要求
（1）    電機采用100-300三相交流電動機，額定電壓為220V/50Hz，額定轉速1400轉/分。
（2）    調速范圍D=1000：100
（3）    靜差率S=0.02；
（4）    速度顯示誤差2轉/分;
（5）    速度顯示響應時間小于0.5秒。
（6）    所有參數可在現場根據要求調整。
（7）    具有完善的保護功能。
4、主要設備
（1）FX2N 型PLC
（2）FX2DA 型D/A轉換器
（3）觸摸屏設備
（4）變頻器
（5）電動機
（6）計算機及編程軟件
（7）轉速表

類似的  那位大哥有

上面圖片不顯示  我另上傳
