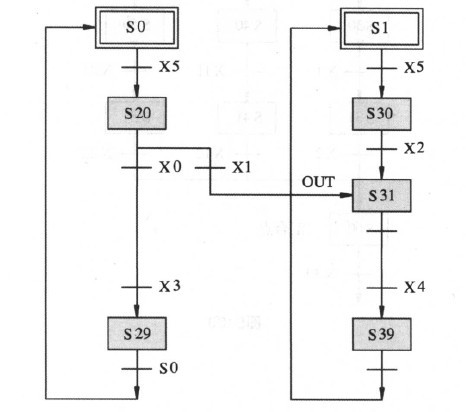

請問這個圖形怎么輸入到GX中進行編輯？

網上有視頻教程的，搜索一下看看。

我怎么只能輸入一個單一流程（s0），第二個流程(s1)就沒法輸入了，希望高手給點撥一下

有會的嗎？請給個提示，這種程序具有多個初始狀態的SFC圖，屬于各初始狀態下分離的程序

可以從起始狀態并列一分支出來，直接畫成這樣好象不行！

等待高手指點

看來對這種編程方式大家用的不多，我先到書店查閱了一下有關書籍，發現講這種SFC的流程分離的例子的不少，但都沒講怎樣輸入到GX中進行編輯，無奈自好自己摸索了一下，發現這種方式應該將每個單流程在SFC塊標題欄中建立單獨的SFC塊，然后在分別編寫SFC塊即可，我找了一臺FX2N128MR/MT試了一下已通過驗證！不過還發現了一個問題沒解決，就是當一個流程觸發其他流程的時候，被觸發流程的下個狀態被激活，但其流程的上一個狀態無法復位，還請高手指點。

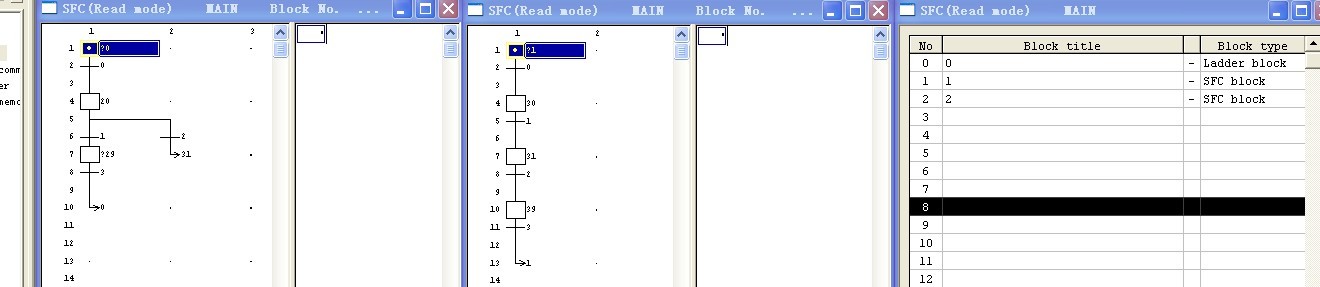

方法如圖：

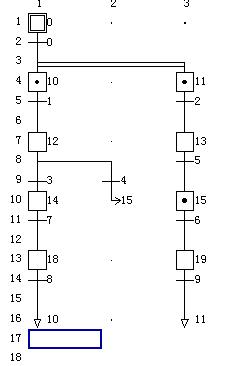

有并列分支就可以在一個SFC塊上了！

兩種不同的方法，有點類似單片機里的中斷程序一樣，可以單獨循環運行。我看有資料分出了4種模式，分別為1 循環流程 2 跳轉流程 3 分離流程 4復位流程

先初始化S0，S1在分別流程1和2

我有一個這樣的教程但不知怎樣上傳?請高手指點!

六樓的回答就可以了，我這有本資料希望也對你有幫助，本來是WORD，自己做了PDF，不知道中間有錯沒

GXSFC.part1.rar (977 K) 下载次数:148 GXSFC.part2.rar (977 K) 下载次数:257 GXSFC.part3.rar (919 K) 下载次数:132
