再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
樓主  發表于: 2008-02-23 12:05
PLC輸出繼電器、晶體管、雙向可控硅的端子:COM與Y,哪一個接進火線?這有沒有什么規則?
[img]Http://www.whzxyy061.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
雪花飄飄
級別: VIP會員

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-05-15
查看雪花飄飄的 主題 / 回貼
1樓  發表于: 2008-02-23 13:15
晶體管輸出型只能外接直流電源。
而繼電器和雙向可控硅外接交流電源。
好像沒有哪個接火線之說吧。一般都是COM接零線。這只是我個人的理解。不知對不對。
再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
2樓  發表于: 2008-02-23 18:24
圖片:
引用
引用第1樓雪花飄飄于2008-02-23 13:15發表的  :
晶體管輸出型只能外接直流電源。
而繼電器和雙向可控硅外接交流電源。
好像沒有哪個接火線之說吧。一般都是COM接零線。這只是我個人的理解。不知對不對。

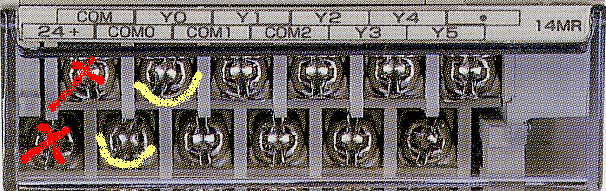

是我沒有說清楚 ,圖中的紅叉不算。那兩個黃色標記的是輸出端的COM0,另一個是Y0。如果要用這兩個端子控制一電磁繼電器你會怎么接線?
[img]Http://www.whzxyy061.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
3樓  發表于: 2008-02-23 19:37


我是初級技工。
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃*
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱ ┃*
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃*
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
killking998
級別: 網絡英雄
精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的 主題 / 回貼
4樓  發表于: 2008-02-23 19:38

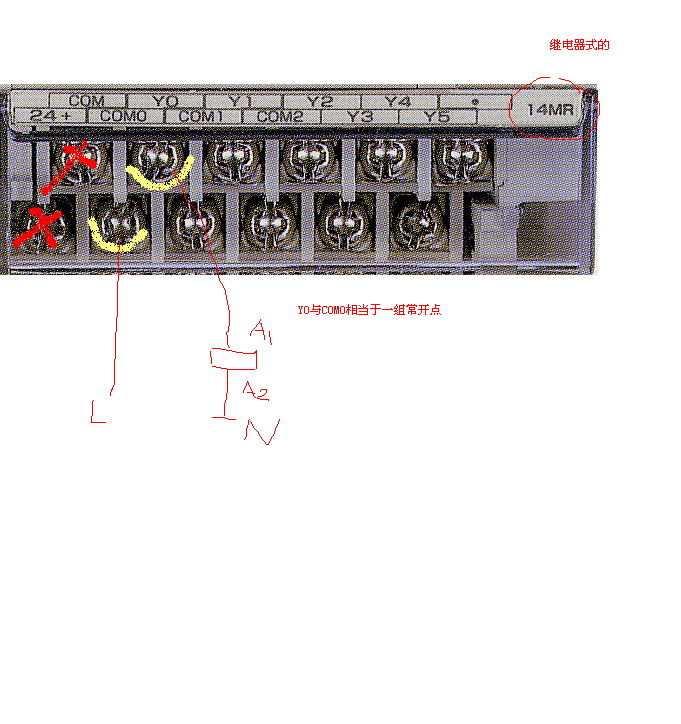

COM0是Y0的公共端COM1是Y1的公共端COM2是Y2,Y3,Y4,Y5的公共端
MR是繼電器輸出的
再見理想
雖然時間很遙遠,但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
5樓  發表于: 2008-02-23 23:04
謝謝各位~~!
我總是麻煩大家~!
十分感謝~~!
[img]Http://www.whzxyy061.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160814 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-28
查看sjm213的 主題 / 回貼
6樓  發表于: 2008-02-24 10:26
COM接火線,這樣繼電器在沒有信號輸出時線圈兩端是沒有電壓的,相對安全
huagai
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huagai的 主題 / 回貼
7樓  發表于: 2008-02-24 19:38
學習
jwm
級別: 論壇先鋒
精華主題: 0
發帖數量: 585 個
工控威望: 1418 點
下載積分: 73173 分
在線時間: 432(小時)
注冊時間: 2007-08-06
最后登錄: 2022-07-17
查看jwm的 主題 / 回貼
8樓  發表于: 2008-02-24 21:53
引用
引用樓主再見理想于2008-02-23 12:05發表的 PLC輸出 :
PLC輸出繼電器、晶體管、雙向可控硅的端子:COM與Y,哪一個接進火線?這有沒有什么規則?

晶體管COM接DC負,繼電器、雙向可控硅的端子沒什么規則。
