陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1862(小時)
注冊時間: 2011-04-17
最后登錄: 2025-08-07
查看陳大圍的 主題 / 回貼
樓主  發表于: 2012-02-13 22:43

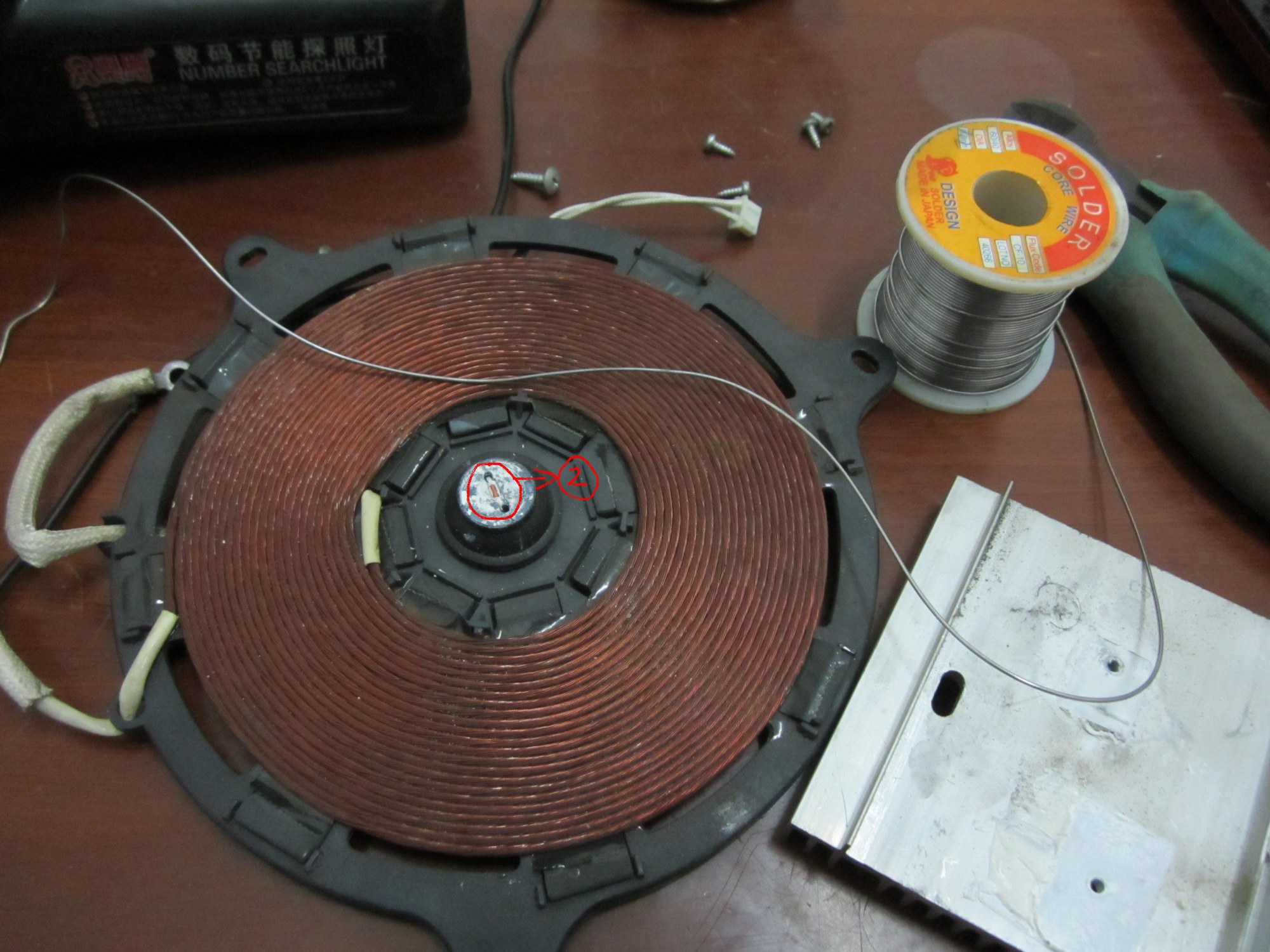

 自己用的電磁爐,一插上電,就燒里面的保險燒了,懷疑是整流模塊或IGBT模塊或其驅動電路某元件壞了,把電磁爐拆開來看了,對里面的電路板有些疑問,特來向師傅們請教了,1處,2處,3處,分別為什么元件呢?6處是把1處里面的導熱脂刮掉之后露出里面的元件的樣子,5處是把2處里面的導熱脂刮掉之后露出里面的元件的樣子,4處為什么這樣焊,密密麻麻的有許多焊點,這樣做是為何呢?謝謝了。
[ 此帖被陳大圍在2012-02-13 22:52重新編輯 ]
專心學工控技術,請各位幫忙指教
阿譚
級別: 探索解密
精華主題: 0
發帖數量: 68 個
工控威望: 181 點
下載積分: 3928 分
在線時間: 159(小時)
注冊時間: 2011-02-16
最后登錄: 2019-05-03
查看阿譚的 主題 / 回貼
1樓  發表于: 2012-02-14 01:08
1,2,5,6溫度傳感器,4是為了增加線路的承載電流。1是檢測IGBT管的溫度,5是檢測灶面溫度防干鍋,起到保護作用。
本帖最近評分記錄:
  • 下載積分:+5(龐樹恒) 熱心助人
    niujunpeng
    級別: 略有小成
    精華主題: 0
    發帖數量: 113 個
    工控威望: 211 點
    下載積分: 4685 分
    在線時間: 62(小時)
    注冊時間: 2010-08-25
    最后登錄: 2025-08-21
    查看niujunpeng的 主題 / 回貼
    2樓  發表于: 2012-02-14 06:27
    我知道一部分,1樓回答的不錯
    wqh清風
    級別: 略有小成
    精華主題: 0
    發帖數量: 227 個
    工控威望: 370 點
    下載積分: 3236 分
    在線時間: 104(小時)
    注冊時間: 2011-06-19
    最后登錄: 2025-05-11
    查看wqh清風的 主題 / 回貼
    3樓  發表于: 2012-02-14 11:37
    引用
    引用第1樓阿譚于2012-02-14 01:08發表的  :
    1,2,5,6溫度傳感器,4是為了增加線路的承載電流。1是檢測IGBT管的溫度,5是檢測灶面溫度防干鍋,起到保護作用。

    解釋得很到位!
    wwcwwc
    級別: VIP會員

    精華主題: 0
    發帖數量: 3401 個
    工控威望: 3199 點
    下載積分: 70698 分
    在線時間: 1609(小時)
    注冊時間: 2008-04-20
    最后登錄: 2025-08-29
    查看wwcwwc的 主題 / 回貼
    4樓  發表于: 2012-02-14 11:58
    補充:
    4區可能是增加載荷(增加印刷板銅箔的截面)或者是波峰焊接的模式。
    wul2.4g
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1961 個
    工控威望: 2167 點
    下載積分: 48643 分
    在線時間: 560(小時)
    注冊時間: 2009-07-30
    最后登錄: 2025-08-27
    查看wul2.4g的 主題 / 回貼
    5樓  發表于: 2012-02-14 12:38
    1樓回答的好!!頂!!
    今夜有雨
    級別: 略有小成
    精華主題: 0
    發帖數量: 188 個
    工控威望: 266 點
    下載積分: 1342 分
    在線時間: 431(小時)
    注冊時間: 2010-03-21
    最后登錄: 2025-08-02
    查看今夜有雨的 主題 / 回貼
    6樓  發表于: 2012-02-14 22:09
    好!
    liuhuaxing
    LIUHUAXING
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 965 個
    工控威望: 1172 點
    下載積分: 3446 分
    在線時間: 624(小時)
    注冊時間: 2011-03-26
    最后登錄: 2024-06-26
    查看liuhuaxing的 主題 / 回貼
    7樓  發表于: 2012-02-14 22:28
    1和6是同一個溫度傳感器,檢測IBGT門控管的溫度,
    mfsy96
    級別: 探索解密
    精華主題: 0
    發帖數量: 15 個
    工控威望: 134 點
    下載積分: 670 分
    在線時間: 1(小時)
    注冊時間: 2012-02-03
    最后登錄: 2012-05-29
    查看mfsy96的 主題 / 回貼
    8樓  發表于: 2012-02-15 10:56
             原來里面是這樣一個結構,哈哈
    zgf889
    走別人的路,讓別人走投無路
    級別: 家園常客
    精華主題: 0
    發帖數量: 698 個
    工控威望: 718 點
    下載積分: 1356 分
    在線時間: 482(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-12-21
    查看zgf889的 主題 / 回貼
    9樓  發表于: 2012-02-15 12:01
    支持1樓所說的
    liuhanqi
    活著就要做貢獻!
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3725 點
    下載積分: 6181 分
    在線時間: 378(小時)
    注冊時間: 2008-03-04
    最后登錄: 2017-06-16
    查看liuhanqi的 主題 / 回貼
    10樓  發表于: 2012-02-16 13:10
    謝謝你1 樓的老師。說的太好了。
    學無止境,永遠是學生。
    676866
    人非圣賢,孰能無過!!
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 227 個
    工控威望: 1324 點
    下載積分: 687 分
    在線時間: 715(小時)
    注冊時間: 2010-10-27
    最后登錄: 2025-08-21
    查看676866的 主題 / 回貼
    11樓  發表于: 2012-02-16 21:56
    謝謝你1 樓的老師。說的太好了。你太牛逼了!
