給我第一感覺是,一個按鈕控制先后啟動,一個按鈕控制同時啟動。另外兩個則為啟動和停止! |
---|---|
|
fredxia
請多關照!
級別: 略有小成
![]() |
按鈕有自鎖式和點動式之分哦! |
|
---|---|---|
|
my1234
活到老 學到老 人老心不老
級別: 略有小成
![]() |
我是這樣認為:按1號第一臺電機啟動 按2號第二臺電機啟動 都有各自停止按鈕 1號電機不啟動時候,直接按2號按鈕可以兩臺電機啟動和分別停止。 既能實現先后啟動和停止,也能實現同時啟動和停止。下面是簡單梯形圖 |
---|---|
|
maoshuai
級別: 論壇先鋒
![]() |
一個SB1同時控制兩個 繼電器 就4個按鈕 |
---|---|
|
xqx666
深圳中級電工
級別: 家園常客
![]() |
圖片:

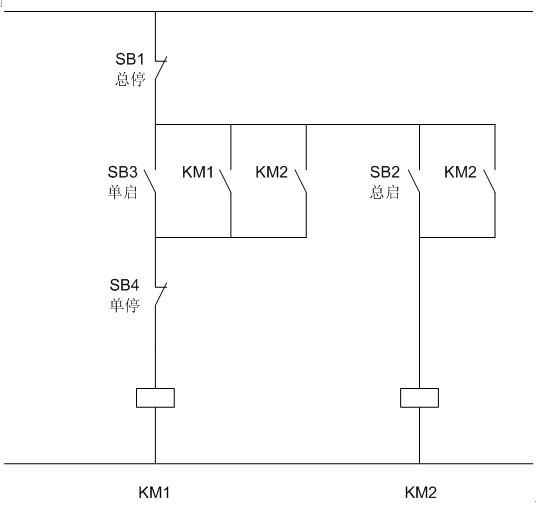

![]() 實話告訴你吧,這圖只能用單按鈕的話只能在操作上作文章才能達到要求; 1,先啟后停是沒有問題(KM1啟動后KM2才能啟動,KM2停止后KM1才能停止) 2,同時啟停有問題(但是我們可以在操作上改進,同時按住SB1/SB3就是同時啟動,同時按住SB2/SB4就是同時停止,只能這樣做才能達到同時啟停) 3,沒有任何人可以在用4個單按鈕可以做到操作不同步又能達到先啟后停及同時啟停的要求,只有我們改變它的操作方法。見圖吧:有哪位大俠有更好的辦法呢?4個單按鈕和2對常開觸頭 |
|
---|---|---|
本帖最近評分記錄:
|
北人股份
Dengjiuhe
級別: 略有小成
![]() |
圖片:

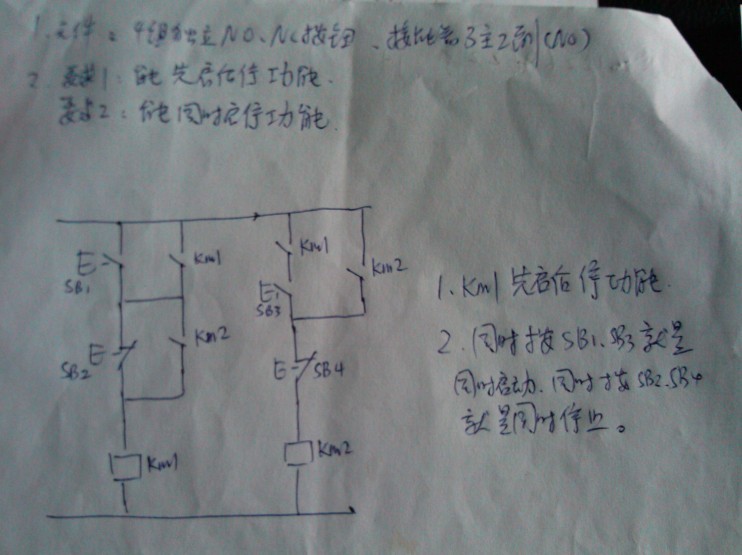

![]() 1、先后啟停 按下SB3,KM1啟動,按下SB2, KM2啟動。按下SB4,KM1停止,按下SB1,KM2停止。 2、同時啟停 按下SB2,KM1,KM2同時啟動。按下SB1同時停止。 |
|
---|---|---|
|
新聞聯播
東方紅,太陽升,中國出兩個毛澤東,他為人民謀幸福...
級別: 論壇先鋒
![]() |
圖片:

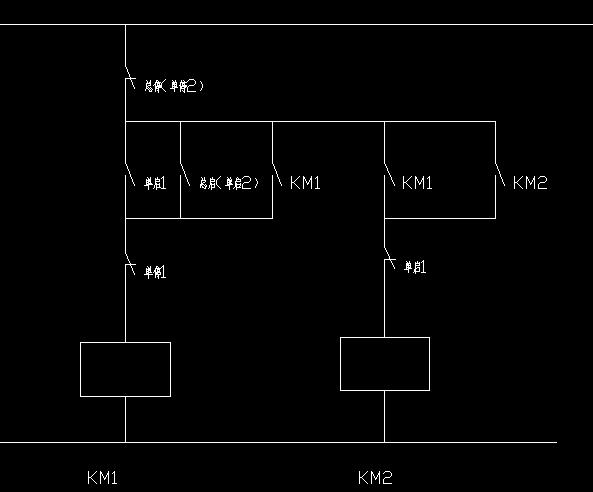

![]() 減少一組相同按鈕觸點 |
---|---|
|
jhwuliangjin
級別: 略有小成
![]() |
當按下SB4時KM1是能停止,但放開SB4時(因KM2工作所以KM2的常開觸點閉合的),KM1得電繼續運行,KM1還是不會被關停。 應該吧SB4移到KM2的線圈前面。 |
---|---|
|
