ylghy521
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 525 分
在線時間: 0(小時)
注冊時間: 2012-10-14
最后登錄: 2012-10-14
查看ylghy521的 主題 / 回貼
樓主  發表于: 2012-10-14 09:30

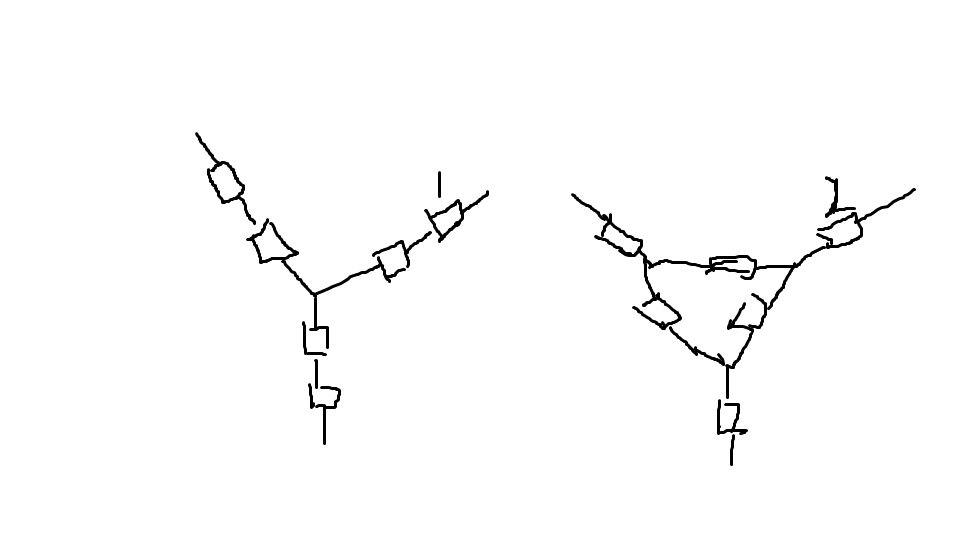

圖片:
都接380V電壓,所有電阻相同,求1號和2號電阻的 電壓 和電流各是多少,求高工
ylghy521
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 525 分
在線時間: 0(小時)
注冊時間: 2012-10-14
最后登錄: 2012-10-14
查看ylghy521的 主題 / 回貼
1樓  發表于: 2012-10-14 09:41
在線等
協手闖天下
級別: 工控俠客
精華主題: 0
發帖數量: 264 個
工控威望: 2333 點
下載積分: 2913 分
在線時間: 136(小時)
注冊時間: 2011-12-03
最后登錄: 2025-04-10
查看協手闖天下的 主題 / 回貼
2樓  發表于: 2012-10-14 09:46
第一個是星形接法,第二個是三角接法,電壓是一樣的
樓主留言:
1號是110V吧
ylghy521
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 525 分
在線時間: 0(小時)
注冊時間: 2012-10-14
最后登錄: 2012-10-14
查看ylghy521的 主題 / 回貼
3樓  發表于: 2012-10-14 09:47
1號和2號 電壓一樣?
dmh
讓理想和現實一起飛
級別: 工控俠客

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-04-26
查看dmh的 主題 / 回貼
4樓  發表于: 2012-10-14 09:49
使用P=UI,,第一種是典型的星型接法,U=380/1.732=220  I=P/220,里面串聯U=U1+U2,U1=U2=U/2=110V.
沒見過第2種接法,接上去應該有問題,不足之處請補充。
[ 此帖被dmh在2012-10-14 10:22重新編輯 ]
不斷向前
ylghy521
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 525 分
在線時間: 0(小時)
注冊時間: 2012-10-14
最后登錄: 2012-10-14
查看ylghy521的 主題 / 回貼
5樓  發表于: 2012-10-14 09:49
1號 是110V吧 ,2號呢
六月半夏
熱愛工控行業...
級別: 論壇先鋒
精華主題: 0
發帖數量: 186 個
工控威望: 1498 點
下載積分: 11272 分
在線時間: 144(小時)
注冊時間: 2012-02-24
最后登錄: 2013-10-02
查看六月半夏的 主題 / 回貼
6樓  發表于: 2012-10-14 10:46
第一種 最普遍的星型接法,相電壓為220v,相電流等于線電流。第二種為延邊三角型接法,用于減壓啟動,當線電壓為380v時,相電壓為264v,此時啟動電流為額定電流的3~3.5倍。
新浪博客http://blog.sina.com.cn/u/3043076594
znz43
工控職業已成回憶 只因愛好;丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2565(小時)
注冊時間: 2010-06-24
最后登錄: 2025-06-11
查看znz43的 主題 / 回貼
7樓  發表于: 2012-10-14 11:42
這是典型的 星-三角 等效轉換問題。
圖2中間的三角形的三個電阻,可以等效轉換成星形接法(但電阻值要計算),這樣就能轉換成圖1形式的接線圖。
對三個電阻值相同的星-三角等效轉換,問題就簡單多了,如三角接的電阻為R,等效為星接的電阻為 R/3 。
這樣就等效成一個 R 和一個 R/3 串聯 接在 220V 上,根據分壓比,可算出 R 上電壓 165V ,下面的三角形點對中心點的電壓為55V。
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
znz43
工控職業已成回憶 只因愛好;丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1059 個
工控威望: 4902 點
下載積分: 7356 分
在線時間: 2565(小時)
注冊時間: 2010-06-24
最后登錄: 2025-06-11
查看znz43的 主題 / 回貼
8樓  發表于: 2012-10-14 12:03
所謂等效電路,就是改變線路后,各點的電壓,電流不變化,即對其它電路沒有影響。
有興趣可以驗證下,三個300歐姆接成三角形,三個100歐姆接成星形,都接380,看看線電流,總功率是否等效。
出門打工難,打工學藝難,學藝拜師難,找到好師傅更難。
贈人玫瑰,手留余香。舍得舍得,有舍才有得。
陳大圍
工控新人,還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1851(小時)
注冊時間: 2011-04-17
最后登錄: 2025-06-05
查看陳大圍的 主題 / 回貼
9樓  發表于: 2012-10-14 17:28
樓主找本電路原理的高校教材來看,就不會有這樣的問題了
專心學工控技術,請各位幫忙指教
