12樓發表于: 2013-12-20 06:54

只看該作者 | 小中大

現在的筆記本都不帶串口，加一個USB轉232模塊，會對上面圖制作的編程線性能有影響嗎

sz518104

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 927 個
工控威望: 803 點
下載積分: 18565 分
在線時間: 397(小時)
注冊時間: 2009-01-05
最后登錄: 2025-05-06
查看sz518104的主題 / 回貼

13樓發表于: 2013-12-20 08:22

只看該作者 | 小中大

抽個時間自己制作一條試試啊

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

14樓發表于: 2014-01-05 09:08

只看該作者 | 小中大

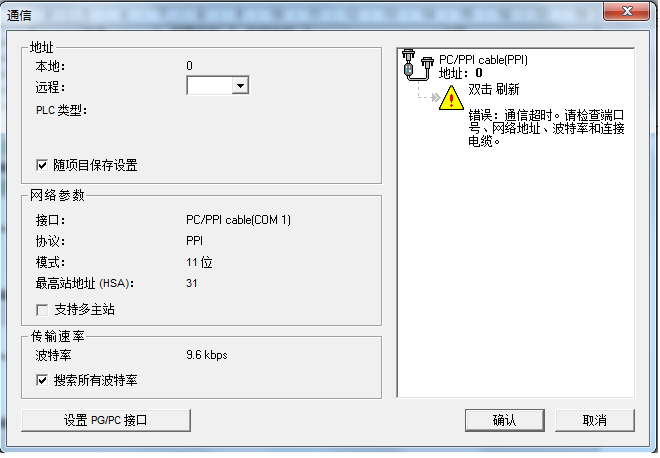

圖片：

我是按照第二個圖做的，三極管用的是PNP型三極管9012，電阻用的是兩個10K的電阻。為什么通訊不上呢？

xjynzlp

你關注我一時我關注你一世

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 599 個
工控威望: 651 點
下載積分: 2296 分
在線時間: 1849(小時)
注冊時間: 2010-07-25
最后登錄: 2025-05-31
查看xjynzlp的主題 / 回貼

15樓發表于: 2014-01-05 11:37

只看該作者 | 小中大

我的第一條西門子S7-200編程電纜就是按那個圖做的，能用、但使用風險也大，為此我損壞了一臺CPU226的PLC通訊口，當然后來我修復了這臺PLC。初學者我不建議用這個自制的電纜，如果非得用，就請你嚴格按照先斷電、后安裝\拆除電纜的原則工作，任何一種違章都可能損壞PLC或電腦的通訊口 QQ:360684677

聯系QQ360684677 群3142373 公眾微信毅力工控

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

16樓發表于: 2014-01-05 13:06

只看該作者 | 小中大

上面的兩個阻是1K的，也換了另外一個型號的PNP三極管，還是不行啊。但用學校里西門子200PLC 專用的通訊線就可以通訊。通訊線是可以通過撥碼開關設波特率的那種。

想自己做一根簡單的可以通訊就行了，為什么通訊不上呢？

waitfor

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 604 個
工控威望: 831 點
下載積分: 5871 分
在線時間: 406(小時)
注冊時間: 2010-07-04
最后登錄: 2025-03-07
查看waitfor的主題 / 回貼

17樓發表于: 2014-01-05 21:35

只看該作者 | 小中大

第一個圖做過，可用，還有指示燈，

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

18樓發表于: 2014-05-11 01:12

只看該作者 | 小中大

后來自己買賣了一根200 二代的USB-PPI編程線，也就40塊錢。

weisongyuan

永遠年輕

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 616 個
工控威望: 10152 點
下載積分: 9173 分
在線時間: 510(小時)
注冊時間: 2013-08-13
最后登錄: 2025-05-31
查看weisongyuan的主題 / 回貼

19樓發表于: 2014-09-08 13:28

只看該作者 | 小中大

200的電纜25元一條何必這樣費神

永遠年輕

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2860 個
工控威望: 4491 點
下載積分: 220833 分
在線時間: 3220(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-31
查看二手工控電器的主題 / 回貼

20樓發表于: 2014-09-08 13:46

只看該作者 | 小中大

這個應該不是錢的問題，而是個人的動手能力問題！��！雖然此圖是簡單，如果在你做成功后可以正常使用那么你的內心又會是另外一種心情！！這是每個成功人士自己知道的喜悅�。。�
還有我只想弱弱的問一句，這電纜支持多主站通訊嗎？？比如這邊連著TD400，那邊有連著PLC，這樣的連接后給電纜好可以繼續寫程序通訊嗎？

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

ufo6363

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 521 個
工控威望: 570 點
下載積分: 6578 分
在線時間: 1393(小時)
注冊時間: 2010-11-21
最后登錄: 2025-05-27
查看ufo6363的主題 / 回貼

21樓發表于: 2014-09-08 17:51

只看該作者 | 小中大

凡是讓你試試能不能用的，都是讓你實驗的，告訴大家結果，我負責任的告訴你都不可以。不用謝。

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

22樓發表于: 2014-09-09 10:32

只看該作者 | 小中大

網上買個USB轉485的接口11塊兩根線接PLC3和8上就行了費這勁

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 954 個
工控威望: 3033 點
下載積分: 3292 分
在線時間: 204(小時)
注冊時間: 2010-02-05
最后登錄: 2025-05-29
查看靜芳的主題 / 回貼

23樓發表于: 2014-09-09 15:09

只看該作者 | 小中大

我就是按第一個做的。
