toutianjian
級別: 網絡英雄
精華主題: 0
發帖數量: 239 個
工控威望: 5067 點
下載積分: 69876 分
在線時間: 370(小時)
注冊時間: 2008-03-20
最后登錄: 2025-06-23
查看toutianjian的 主題 / 回貼
12樓  發表于: 2014-01-13 20:40
圖片:
圖片:
BCNet-S7PPI 為滿足日益增多的工廠設備信息化需求(設備網絡化監控和生產管理)而設計,用于西門子S7200控制系統設備的遠程以太網數據采集,采用BCNet-S7PPI可以輕松構建大規模生產管理系統。支持西門子S7以太網通訊驅動,包括Microwin編程軟件、PC Access(S7200 OPC服務器)等。S7200,S7300以太網通訊處理器BCNet-S7PPI/MPI,用于西門子S7200,S7300PLC程序下載,聯網通訊,遠程監控。圖片所示,可以直接用網線連接電腦進行上傳下載程序。
樓主留言:
仁兄好強大呀,我會好好學習的,謝了
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161177 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-24
查看sjm213的 主題 / 回貼
13樓  發表于: 2014-01-15 13:27

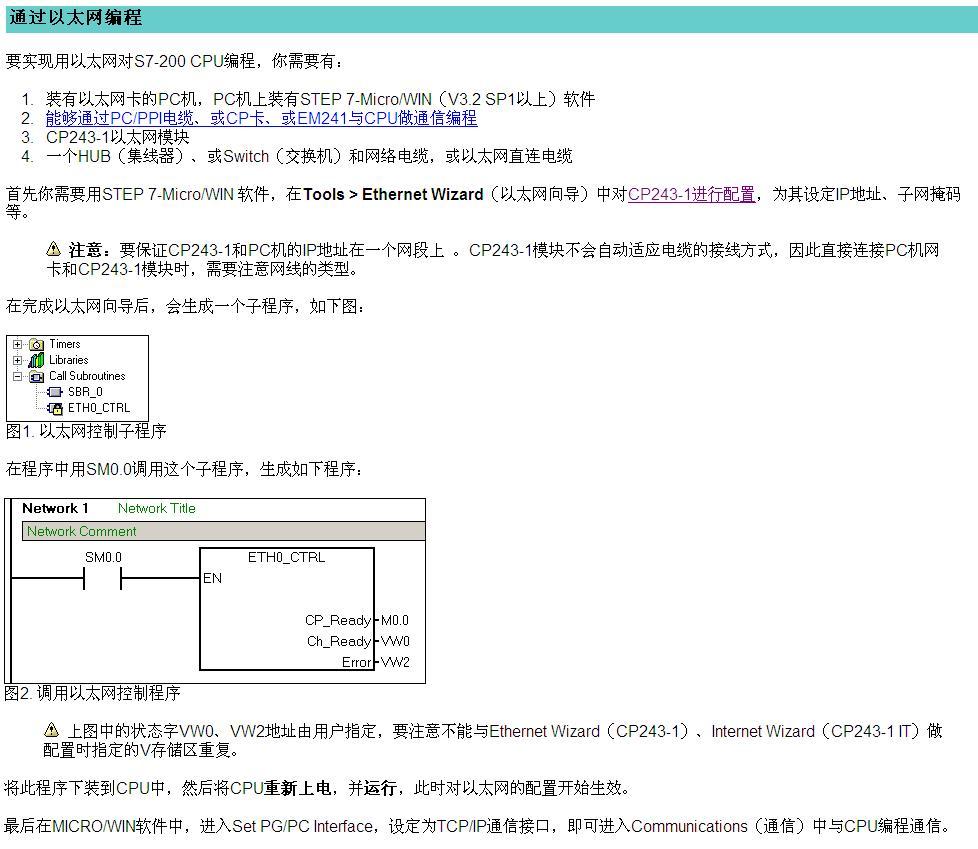

CP243-1編程:

樓主留言:
謝了,我做的和這個一樣,就是這樣的流程,就是最后換成網線的時候通信不上,現在在做觸摸屏和200通過交換機通信,也是通信不上,反正好多問題。初學者很為難呀,。。。謝謝你的回答,希望能找個師傅教教,呵呵。有空來無錫請客。呵呵
濟南電氣
級別: 略有小成
精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的 主題 / 回貼
14樓  發表于: 2014-01-15 13:51
首先用網線,得設置IP    電腦上設成192.168.0.3             觸摸屏上設成192.168.0.2           同時在下載管理窗口中,計算機名或IP地址填上  觸摸屏的IP地址
濟南電氣
級別: 略有小成
精華主題: 0
發帖數量: 310 個
工控威望: 390 點
下載積分: 11150 分
在線時間: 168(小時)
注冊時間: 2011-09-17
最后登錄: 2022-06-01
查看濟南電氣的 主題 / 回貼
15樓  發表于: 2014-01-15 14:00
要設一下IP地址
tonyszh
智慧人生
級別: 家園常客
精華主題: 0
發帖數量: 52 個
工控威望: 990 點
下載積分: 1349 分
在線時間: 106(小時)
注冊時間: 2013-12-12
最后登錄: 2015-05-19
查看tonyszh的 主題 / 回貼
16樓  發表于: 2014-01-15 14:58
引用
引用第14樓濟南電氣于2014-01-15 13:51發表的  :
首先用網線,得設置IP    電腦上設成192.168.0.3             觸摸屏上設成192.168.0.2           同時在下載管理窗口中,計算機名或IP地址填上  觸摸屏的IP地址

謝謝了,觸摸屏的網線和編程線都成功了,觸摸屏與電腦的網線連接好簡單方便哦。但是現在PLC與電腦和觸摸屏的網線連接出問題了,這些試過了,但是還不行,現在在研究觸摸屏,200,cp243-1的以太網連接,也是不行,至今沒有做出來,只能慢慢研究了,誰都說不清楚呀,
[ 此帖被tonyszh在2014-01-16 16:54重新編輯 ]
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161177 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-24
查看sjm213的 主題 / 回貼
17樓  發表于: 2014-01-16 13:27
需要一根PC/PPI線纜,把設置好的CP243-1參數下載到PLC中;
然后斷電重啟。

經過以上步驟,CP243-1設置才會生效,才能嘗試用電腦通過網線連接PLC。
樓主留言:
真誠感謝!
tonyszh
智慧人生
級別: 家園常客
精華主題: 0
發帖數量: 52 個
工控威望: 990 點
下載積分: 1349 分
在線時間: 106(小時)
注冊時間: 2013-12-12
最后登錄: 2015-05-19
查看tonyszh的 主題 / 回貼
18樓  發表于: 2014-01-16 15:10
老天呀,到現在還是通信不上,PLC200,cp243-1,smaet700IE,交換機,網線,各種設置都做過改動,就是沒有反應。各位大神,想知道觸摸屏和200通信上,會有什么反應現象?燈的變化,還有其他什么?
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161177 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-24
查看sjm213的 主題 / 回貼
19樓  發表于: 2014-01-16 15:50
觸摸屏和200通信,按照第一頁的圖片所示,把smart700的IF1B口和PLC的編程口連起來就行;
如果你有西門子的總線接頭,那么按照A-A/B-B的方式連上去就可以了;
如果沒有,那么用9針插頭,按照3-3/8-8的方式接線,之后插到兩個接口上就可以建立通訊。
樓主留言:
老大呀,我現在需要的是以太網通信,沒有成功呢一直到現在。。。。。。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161177 分
在線時間: 3237(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-24
查看sjm213的 主題 / 回貼
20樓  發表于: 2014-01-16 16:41
這里是怎么設置的?

樓主留言:
和你這個畫面是一個類型的,
700ie設置和觸摸屏里的一樣的IP,station就是plc或者cp243-1,是向?qū)Ю锩嬖O(shè)置的,和700同一網段的IP。
PG/PC是s7online---tcp/IP。。
不過那個好像有好幾個TCP/IP,但是都試過了
