樓主  發表于: 2018-10-08 13:45
今天給大家講解一下如何將選型以后的產品導入到博途的硬件組態中,這樣做的優點就是,省去了硬件組態的工作。

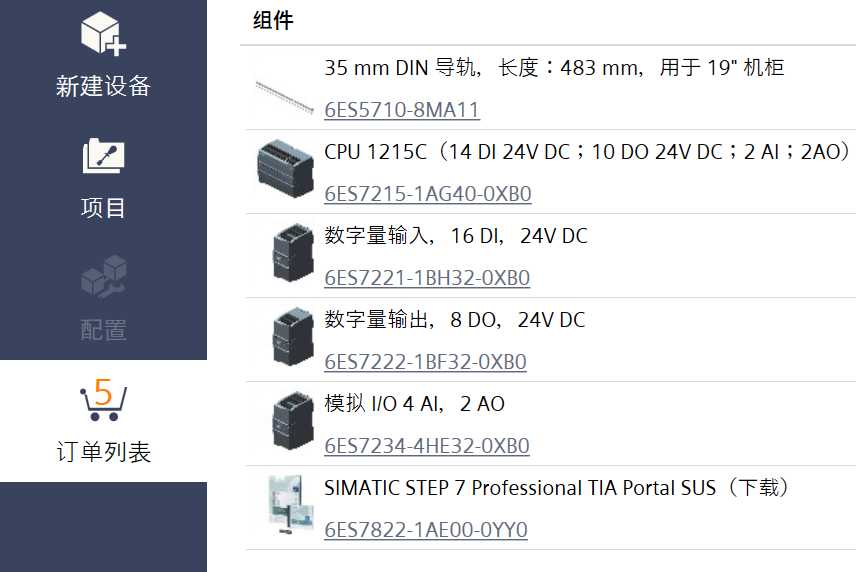

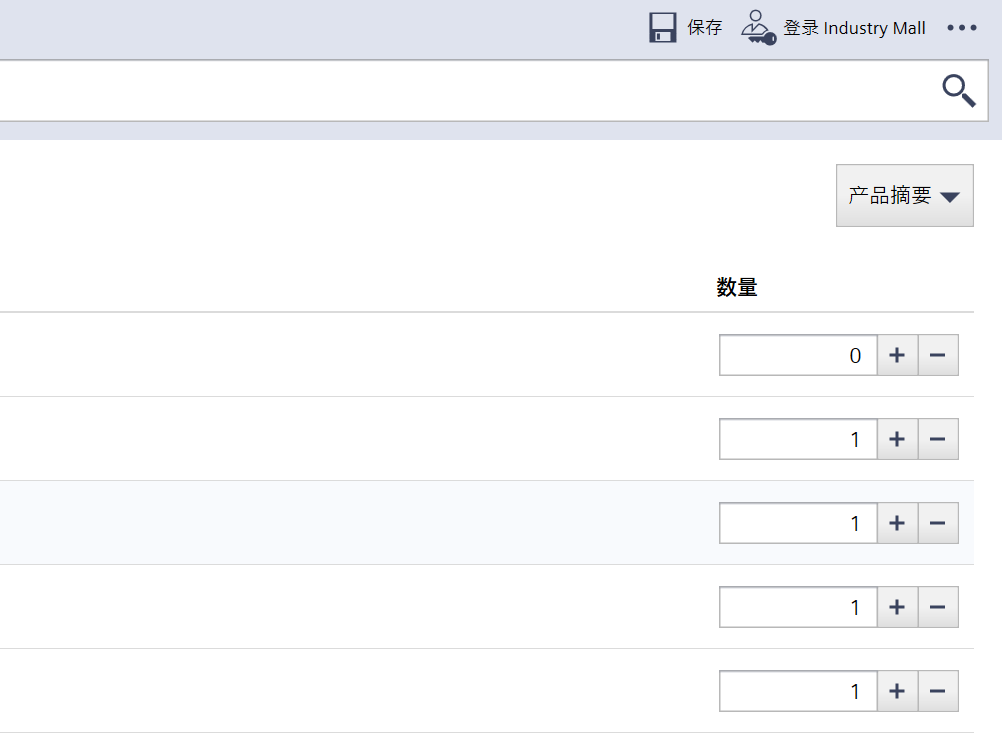

第一步:Selection Tool中進行設備清單的選型。上次的文章中有詳細的講解,這里不在進行具體的說明。

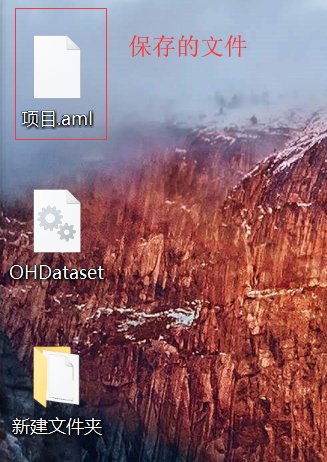

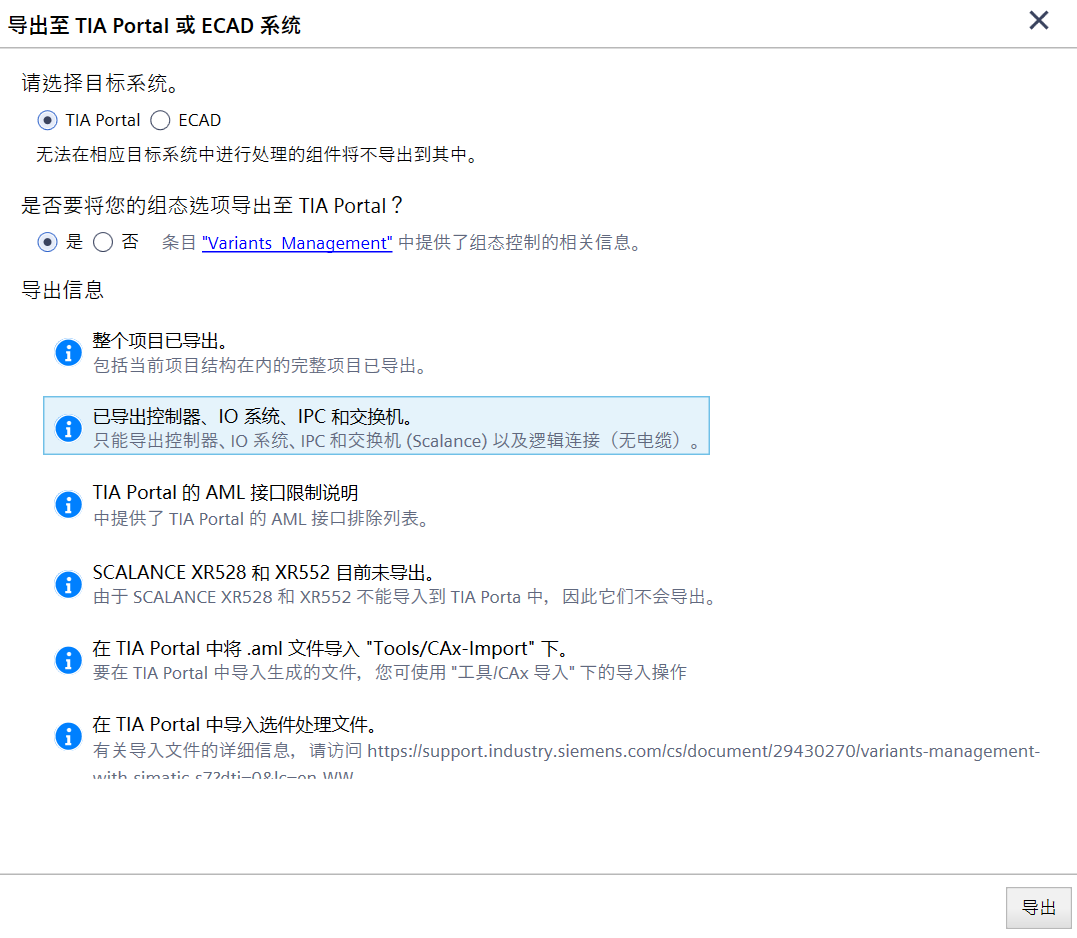

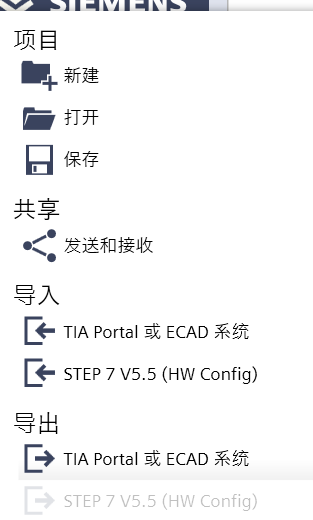

第二步:將TIA Selection Tool中的產品列表導出
智控教育plc
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的 主題 / 回貼
1樓  發表于: 2018-10-08 13:46



智控教育plc
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的 主題 / 回貼
2樓  發表于: 2018-10-08 13:47

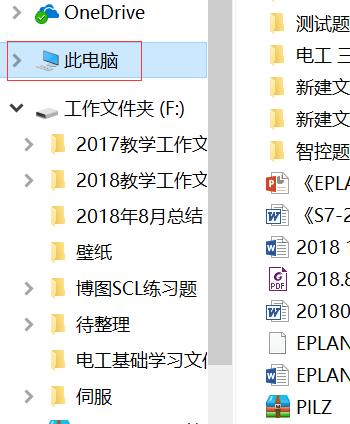

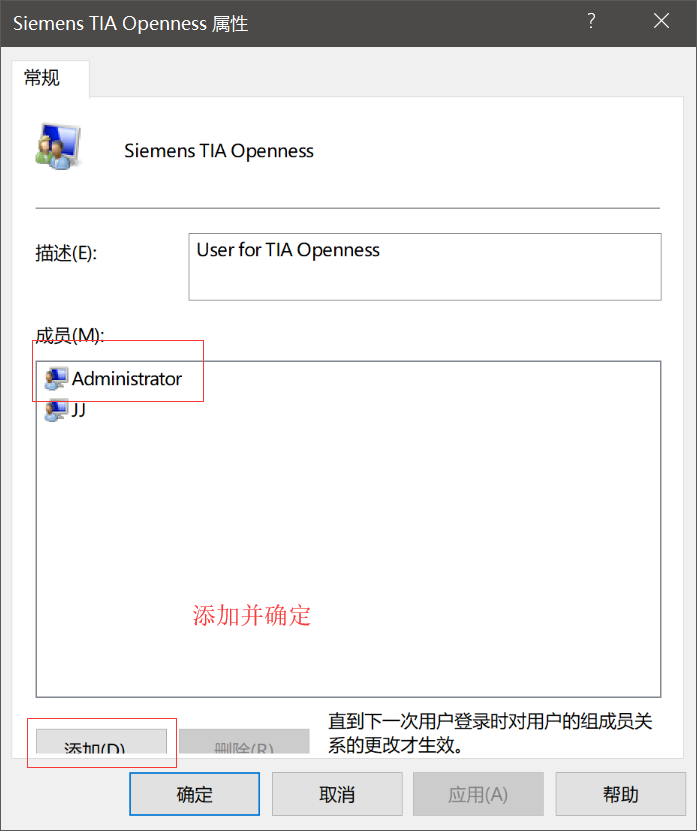

第三步:安裝Siemens_TIA_Openness及用戶組設置
Siemens_TIA_Openness軟件大家可以在博途的軟件安裝文件夾中找到,一般安裝軟件時會一并安裝。(Siemens_TIA_Openness需要與博圖軟件一致)。


智控教育plc
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的 主題 / 回貼
3樓  發表于: 2018-10-09 11:20
然后重啟電腦
第五步:博途中導入CAX數據
打開博途軟件,新建項目,打開項目視圖(不用進行任何的硬件組態)

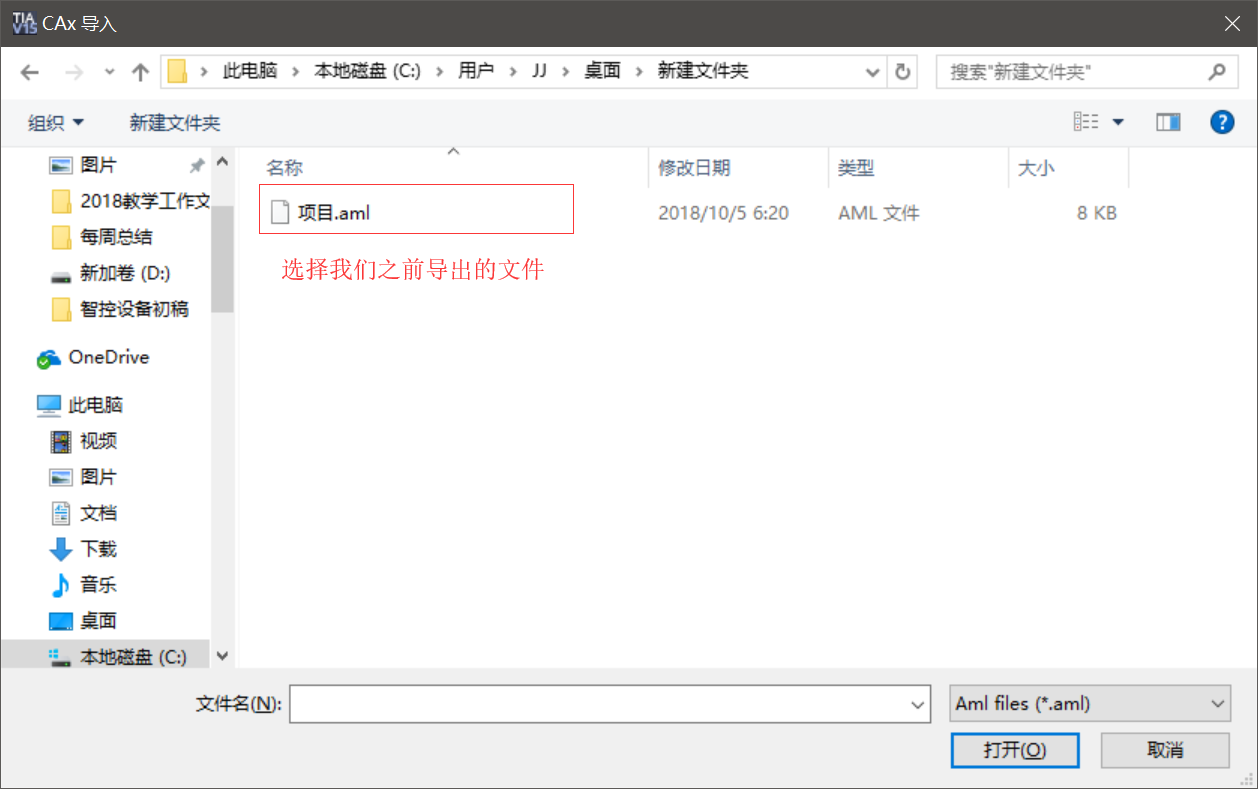

工具-導入CAX數據

智控教育plc
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的 主題 / 回貼
4樓  發表于: 2018-10-09 11:22
圖片:

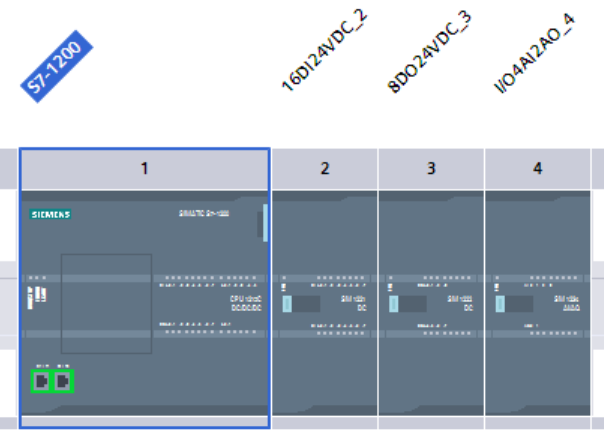

完成導入
導入到EPLAN中的步驟如下:(注意EPLAN中需要有對應的部件庫文件和宏)
第一步: 在TIA Selection Tool中選型,創建清單,步驟同上,不再贅述

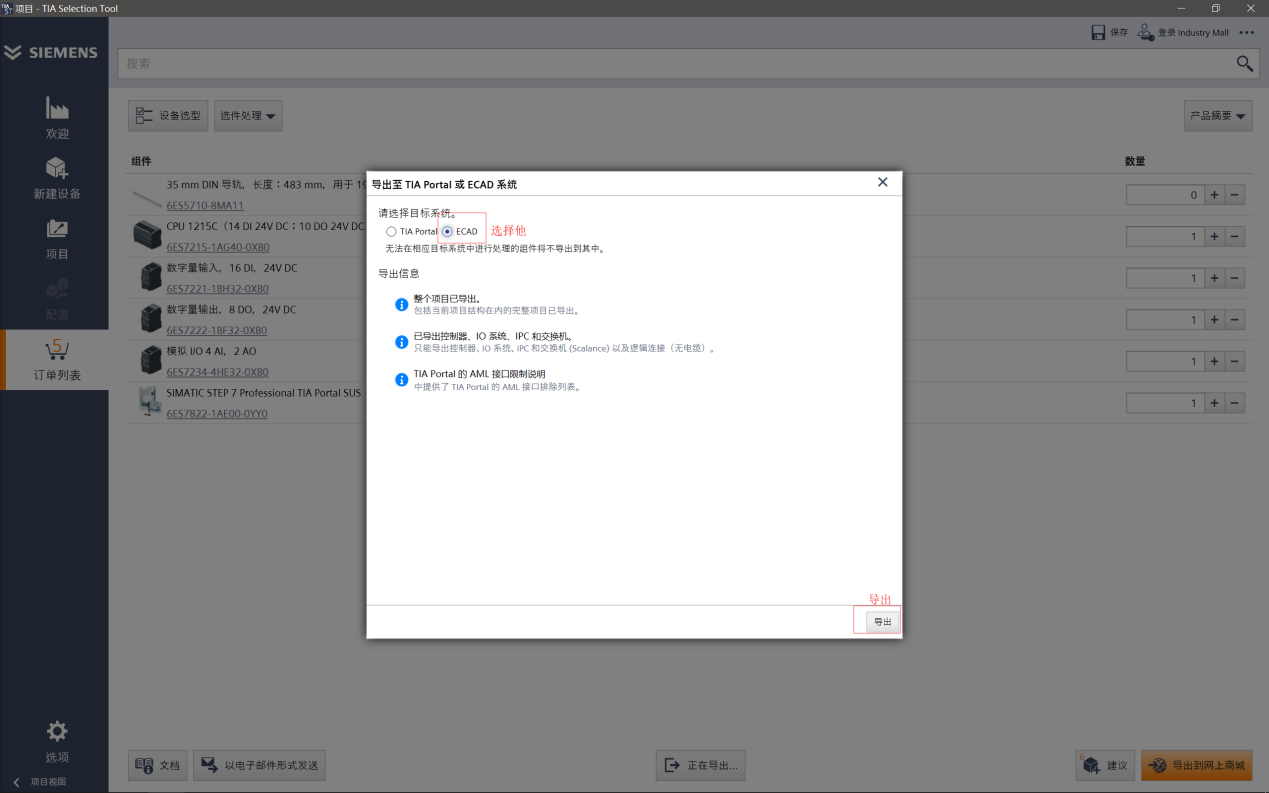

第二步:導出*.aml文件




第三步:導入到EPLAN中
建立EPLAN項目后進行以下步驟:

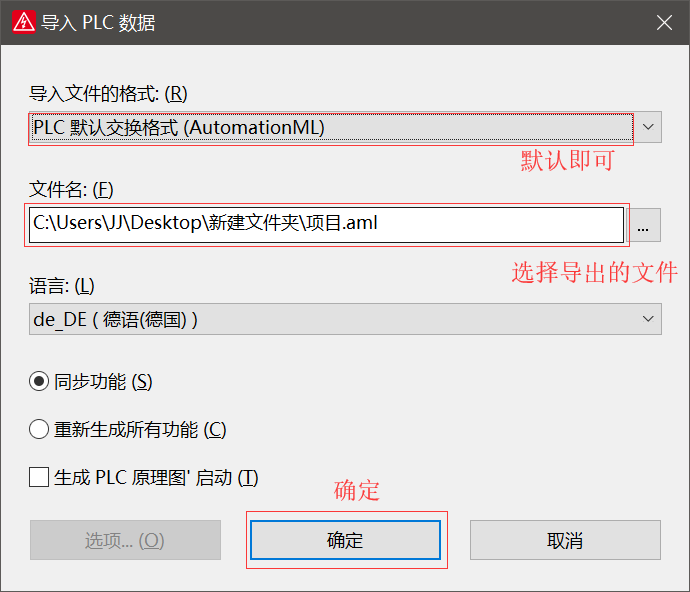

項目數據-PLC-導入數據
智控教育plc
級別: 正式會員
精華主題: 0
發帖數量: 20 個
工控威望: 67 點
下載積分: 739 分
在線時間: 2(小時)
注冊時間: 2018-09-12
最后登錄: 2019-03-14
查看智控教育plc的 主題 / 回貼
5樓  發表于: 2018-10-09 11:24


按下確定后即可。

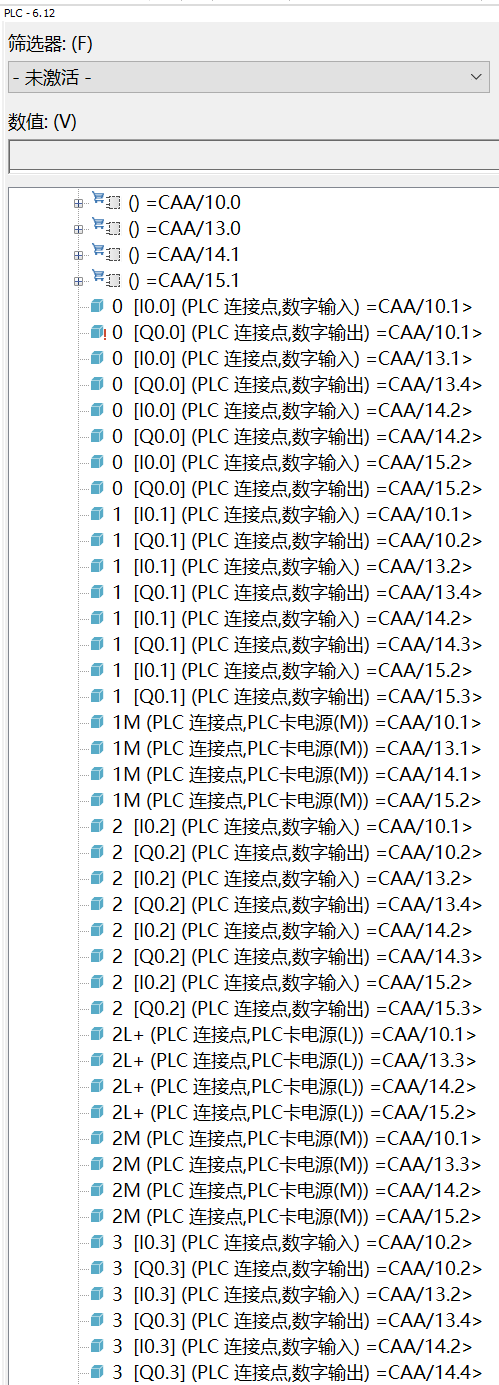

項目數據-PLC-導航器,可以看到我們的導入進來的地址,這樣我們就不需要再建立地址了,直接使用,非常的方便。
