各位大神，我剛接觸臺達plc以前弄西門子的，對臺達執行程序不熟悉，希望大神指點指點
以下是我編的一個簡單程序，包括主程序和2個子程序，查看程序運行過程的，
以下圖片標注是我的理解，不知正確與否，請明白的大神指點指點��！
不勝感謝！！
1 最上一行條件滿足了，就跳轉到子程序P0處開始執行P0程序
2 P0程序執行到第2步時CALL P1子程序，又跳轉到P1子程序開始執行P1程序
3 P1子程序執行完畢，再接著執行P0子程序剩余的程序，就是4處的程序
4 P0子程序執行完畢了，再返回主程序第2行執行，就是主程序標注5的地方接著執行，直到執行完主程序，

是這樣運行的

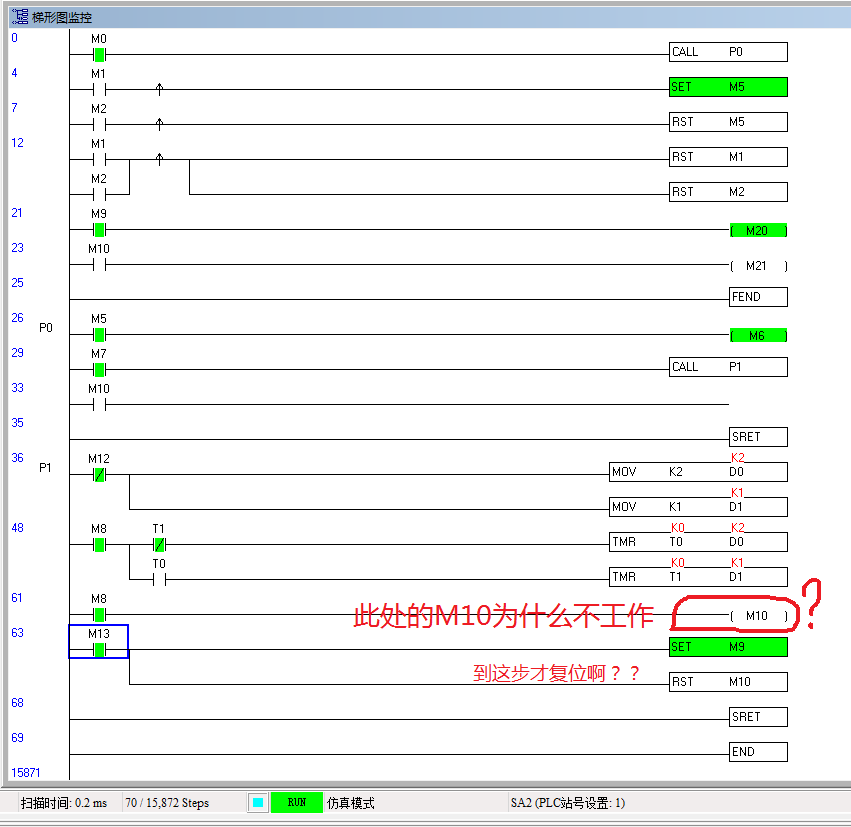

感謝1樓大神指點,但模擬運行好像有些不對啊,如圖

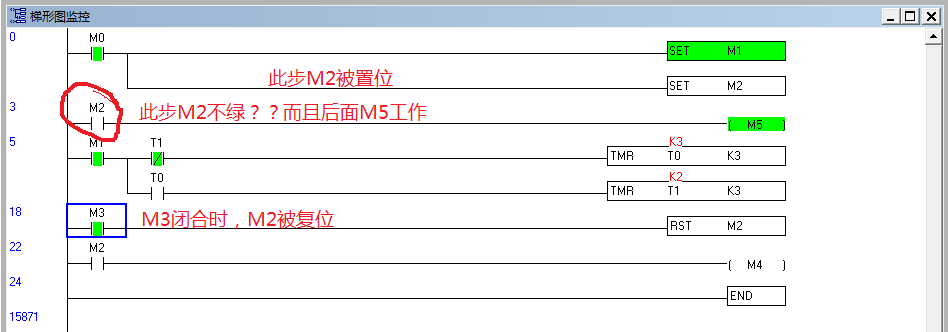

又單獨做了個測試,也是相同的結果,很奇怪啊!!
有明白的大神指點指點,啥情況啊

你看到的是最終結果，M13亮就已經把M10復位了

顯示很正常啊，梯形圖從上到下依次掃描，你用西門子模擬也是一樣的。建議多了解下掃描流程

感謝神人老師們的指點！！由西門子剛?cè)肱_達，好多還沒摸清，思維也沒跟上，還得再向大神們學習
