一、塔式起重機在線監測背景
在工業現場操作塔式起重機時，為了解設備各個關鍵部件的運行狀態和各個關鍵部件的共振頻率及其激發頻率，需要對設備關鍵部件進行故障監測和故障診斷，從而為設備的部件和工作狀態優化提供理論依據，以保證施工現場的工人安全。

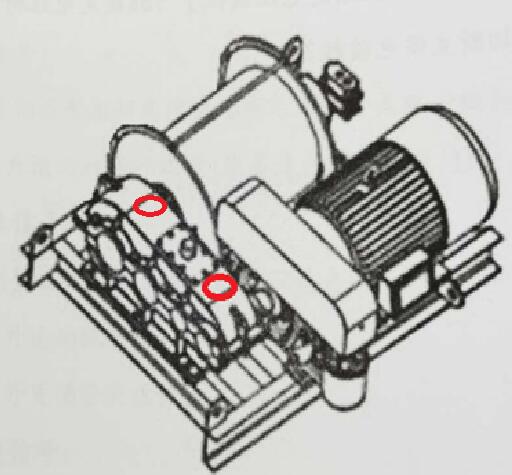

二、待測目標設備監測點位（圖一）
1、起升機構由電機+減速機+滾筒構成
2、振動安裝點位為：減速機高速軸徑向（靠近電機的驅動端）
減速機低速軸徑向（靠近滾筒處）
3、傳感器類型：三軸向加速度傳感器
4、轉速安裝點位為：電機與減速機連接處轉軸

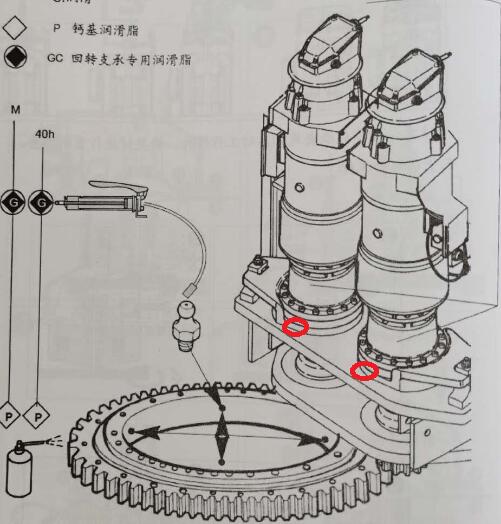

三、回轉系統待測目標設備監測點位（圖二）
納入監測范圍的回轉系統如圖所示，回轉機構使得起重機的回轉部分繞其回轉中心 ，實現回轉運行的機構。由驅動裝置、傳動裝置和回轉支承組成。驅動裝置的動力經傳動裝置的輸出小齒輪傳至固定在車架上的大齒圈，實現轉臺繞其回轉中心線轉動。
四、方案所需產品
1、16個加速度傳感器，采用壓電式，至少4個測點，每個測點收集XYZ三個方向的振動數據。
2、2個轉速傳感器，用于測量電機/齒輪箱軸的轉速。

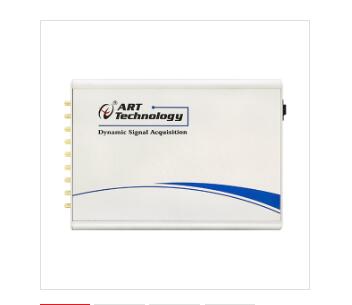

3、USB8814振動采集卡（圖三）

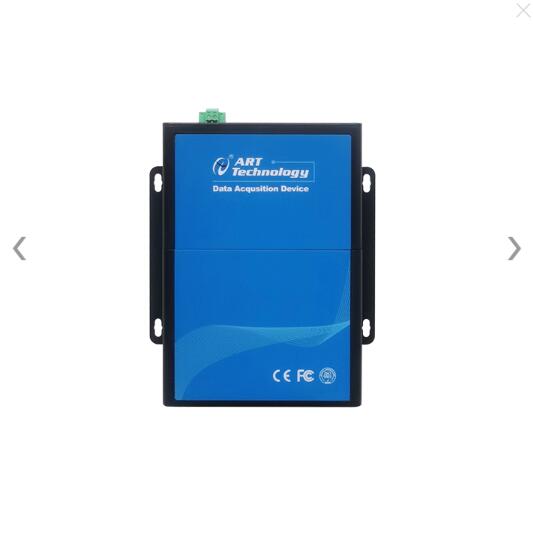

4、USB2398計數器采集卡（圖四）
