劉建強
勤學，才是進步的根源。
級別: 略有小成
精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的 主題 / 回貼
樓主  發表于: 2010-10-05 00:03
請問諸位RS232連接線如何制作，三線連接的，謝謝！
也就是三菱FX2N-232-BD和電腦RS232接口連接。
[ 此帖被劉建強在2010-10-05 09:13重新編輯 ]
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-05
查看匯榮鋁業的 主題 / 回貼
1樓  發表于: 2010-10-05 06:34
看你跟什么東西連接了，是PLC還是觸摸屏，伺服控制器等等。
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 685 個
工控威望: 10601 點
下載積分: 1660 分
在線時間: 370(小時)
注冊時間: 2008-11-27
最后登錄: 2025-08-06
查看5921338的 主題 / 回貼
2樓  發表于: 2010-10-05 08:51
是什么跟什么連，什么牌子型號都要說清楚，沒有通用的。
自學
劉建強
勤學，才是進步的根源。
級別: 略有小成
精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的 主題 / 回貼
3樓  發表于: 2010-10-05 09:14
引用
引用第1樓匯榮鋁業于2010-10-05 06:34發表的  :
看你跟什么東西連接了，是PLC還是觸摸屏，伺服控制器等等。

也就是三菱FX2N-232-BD和電腦RS232接口連接。
劉建強
勤學，才是進步的根源。
級別: 略有小成
精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的 主題 / 回貼
4樓  發表于: 2010-10-05 09:14
引用
引用第2樓5921338于2010-10-05 08:51發表的  :
是什么跟什么連，什么牌子型號都要說清楚，沒有通用的。

也就是三菱FX2N-232-BD和電腦RS232接口連接。
劉建強
勤學，才是進步的根源。
級別: 略有小成
精華主題: 0
發帖數量: 270 個
工控威望: 449 點
下載積分: 2953 分
在線時間: 549(小時)
注冊時間: 2009-01-23
最后登錄: 2019-01-08
查看劉建強的 主題 / 回貼
5樓  發表于: 2010-10-05 11:24
匯榮鋁業
級別: 網絡英雄

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-05
查看匯榮鋁業的 主題 / 回貼
6樓  發表于: 2010-10-05 11:47
電腦的2跟FX-232的3連接
電腦的3跟FX-232的2連接
電腦的5跟FX-232的5連接
電腦的7跟FX-232的6連接
電腦的8跟FX-232的4連接













3
5
7
8
tixian
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tixian的 主題 / 回貼
7樓  發表于: 2010-10-05 14:38
電腦的9針2，3，和PLC的2，3，線號交叉相連，5對號相連
本帖最近評分記錄：
  • 下載積分:+2(sjm213) 完全同意！
    王菲度122688
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 141 個
    工控威望: 1067 點
    下載積分: 3203 分
    在線時間: 653(小時)
    注冊時間: 2010-03-05
    最后登錄: 2023-02-04
    查看王菲度122688的 主題 / 回貼
    8樓  發表于: 2010-10-05 19:35
    圖片：

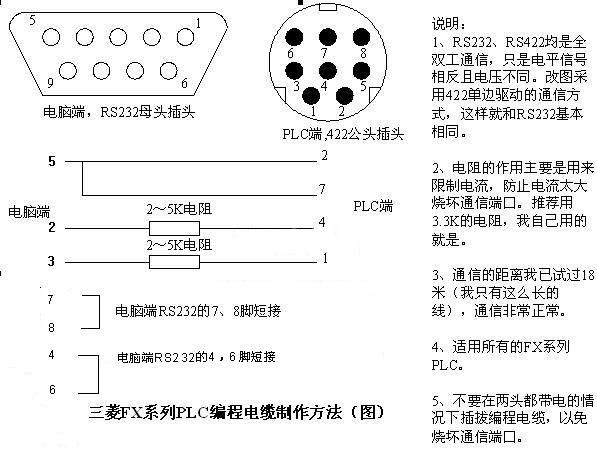

    FX系列到計算機通訊電纜圖紙,確認能用的。
    北極熊
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 186 點
    下載積分: 641 分
    在線時間: 43(小時)
    注冊時間: 2009-09-03
    最后登錄: 2012-08-18
    查看北極熊的 主題 / 回貼
    9樓  發表于: 2010-10-06 05:57
    親自找了根三菱的專用線測了一下，和他們說的有些不同
    子丑寅卯9
    好鋼是煉出來的; 好妞是泡出來的!
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1223 個
    工控威望: 6798 點
    下載積分: 9012 分
    在線時間: 335(小時)
    注冊時間: 2008-05-17
    最后登錄: 2024-07-10
    查看子丑寅卯9的 主題 / 回貼
    10樓  發表于: 2010-10-06 15:27
    就是232的三菱觸摸屏下載線,怎么連接忘記了,不好意思.
    （沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
    qinchenglim
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1220 個
    工控威望: 1321 點
    下載積分: 3940 分
    在線時間: 739(小時)
    注冊時間: 2009-06-09
    最后登錄: 2025-07-22
    查看qinchenglim的 主題 / 回貼
    11樓  發表于: 2010-10-09 23:48
    三菱FX系列的PLC編程線有點特殊,電腦端是RS232,PLC端是RS422,比較穩妥的做法是把232的信號轉換成422的信號.
    現在市場上有現成的別人做好的FX系列編程線,具體型號我忘記了,大概是35元一根,我買了一跟用了很久了,還可以
