樓主發表于: 2010-11-29 15:10

只看樓主 | 小中大

圖片：

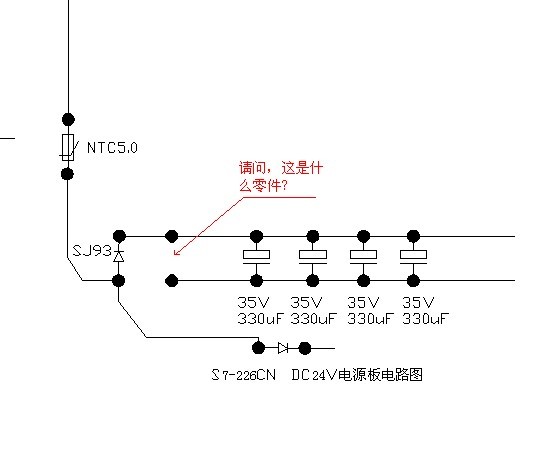

一臺S7-226CN DC24電源，誤接入220V交流電損壞。檢查后，發現電源板中有以下零件損壞：T3.15A圓形保險，SJ93貼片肖特基二極管（封裝形式5025規格）。還有個零件看不清楚型號，只好畫個草圖，請教各位幫忙看下。在此先謝過。

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

1樓發表于: 2010-11-29 15:25

只看該作者 | 小中大

SJ93貼片肖特基二極管很難購買，可以用什么型號的代換？

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 4 篇
發帖數量: 1504 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-05-21
查看wsir123的主題 / 回貼

2樓發表于: 2010-11-29 16:09

只看該作者 | 小中大

是不是個片狀的東西？會不會是起保護作用的壓敏電阻？樓主最好上圖。。。

保持每天一點小進步足矣。。。

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

3樓發表于: 2010-11-29 16:45

只看該作者 | 小中大

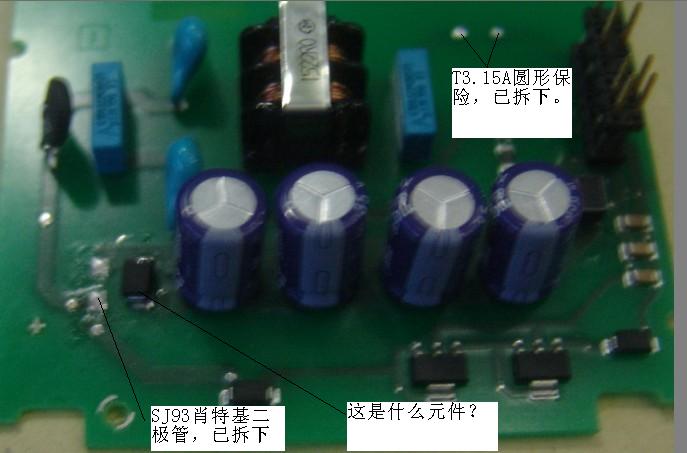

圖片：

謝謝wsir123 的關注。找了個相機，不太會拍攝。

[ 此帖被luosm在2010-11-29 16:54重新編輯 ]

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

4樓發表于: 2010-11-29 16:49

只看該作者 | 小中大

確認不認識的元件已損壞，擊穿短路狀態。并在濾波電容兩端，不像是貼片電容，估計是24V保護用，類似穩壓二極管？

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

5樓發表于: 2010-11-30 09:22

只看該作者 | 小中大

今天購買T3.15A圓形保險，5025封裝的2A肖特基二極管。至于不知道型號的元件，依據電路推測，只是個輔助元件，不影響電路的正常工作。為了防止再次損壞，我代換上32V的穩壓二極管，（輸入電壓有效范圍21-28V)防止再次過壓損壞。

luosm

級別: 略有小成

發送短信
加為好友

精華主題: 1 篇
發帖數量: 98 個
工控威望: 255 點
下載積分: 1447 分
在線時間: 208(小時)
注冊時間: 2006-12-02
最后登錄: 2025-05-05
查看luosm的主題 / 回貼

6樓發表于: 2010-11-30 11:18

只看該作者 | 小中大

感謝各位，已經修好。 SJ93用普通1N4007代換，不知型號的元件用30V穩壓二極管代換，現在通電一小時，無其他異樣。

土雞蛋

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 113 點
下載積分: 586 分
在線時間: 19(小時)
注冊時間: 2010-05-16
最后登錄: 2012-07-10
查看土雞蛋的主題 / 回貼

7樓發表于: 2010-11-30 14:13

只看該作者 | 小中大

要么是一顆25-30V的穩壓要么就是一般的2極管

cszwm

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cszwm的主題 / 回貼

8樓發表于: 2010-11-30 21:04

只看該作者 | 小中大

應該是一般的二極管，防止反接用。
