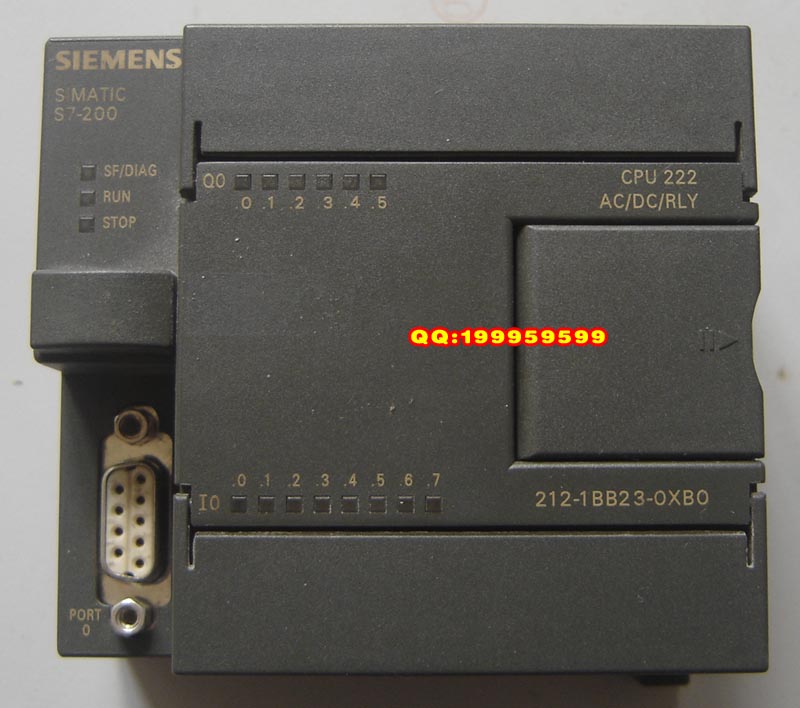

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產PLC電路圖做參考。

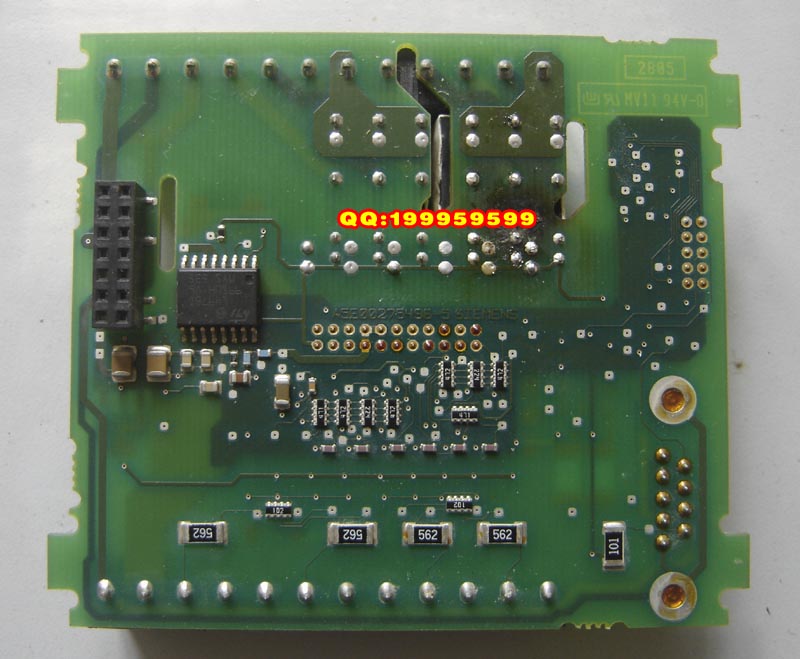

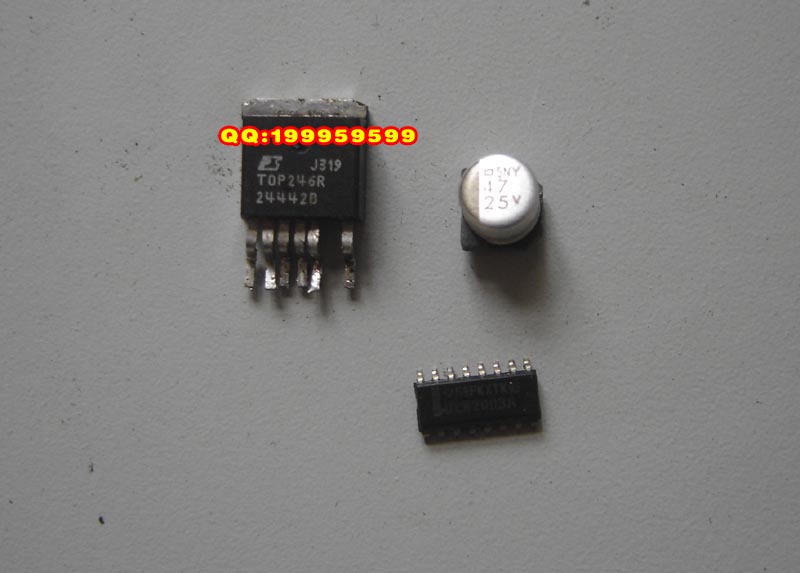

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。檢查固態電容25V/47uF,容量不足，用普通35V/47uF電容代換。

更換以后電源正常，有24V輸出。接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。

本帖最近評分記錄：

下載積分:+1(dzhn0526) 感謝分享！

下載積分:+1(臺州自動化) 熱心助人！

q12345q

級別: 探索解密

精華主題: 0
發帖數量: 12 個
工控威望: 129 點
下載積分: 1836 分
在線時間: 45(小時)
注冊時間: 2011-08-22
最后登錄: 2015-05-26
查看q12345q的主題 / 回貼

1樓發表于: 2011-12-05 20:26

全看 | 小中大

學習了
