誰能接答3個定時器控制電機正反轉 ，。控制要求電機正傳50秒停止10秒在反轉50秒停止10秒
在正傳，如此循環。材料有 3個定時器，接觸器5個，按鈕2個

引用

引用第14樓xxjpc于2012-04-29 22:12發表的  :
我做過兩個定時器就可以實現。

你能上圖就不說吹水，HO!HO!

十秒的停止要用兩次，計時器要帶瞬時觸頭。

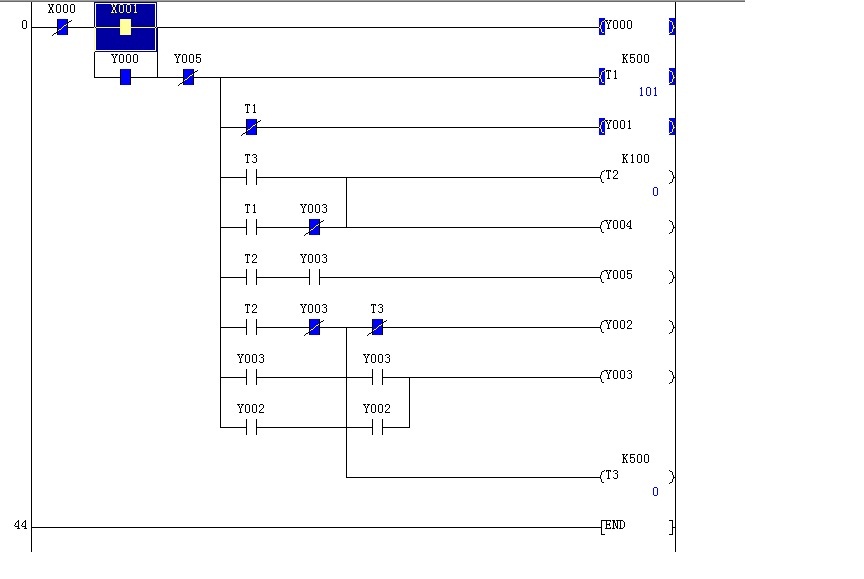

這是電工基礎題，圖已畫出來了，請樓主先回答這圖用來什么用？

引用

引用第11樓遙控器2008于2012-04-29 22:04發表的  :
大家給畫個圖CAD的，或是編程軟件也行。發上來謝謝

這種電路如果用PLC做真是大才小用了。

引用

引用第21樓andtom于2012-04-29 23:39發表的  :
找我吧，我給你弄個單片機，50塊行不？13410071948

你不如把程序發上來，等樓主自己搞，坦白說用單片是平宜。這50塊包郵嗎？

。
在電力拖動中T2的常開可省掉一個。

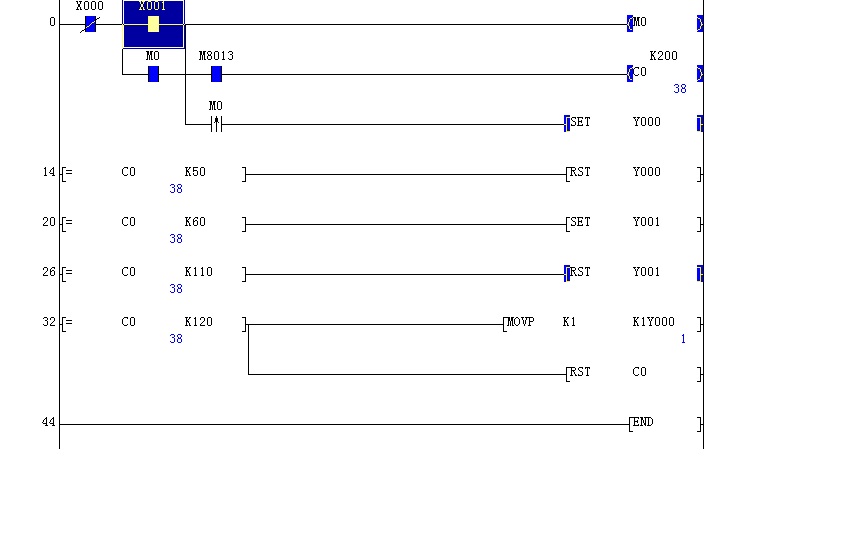

給多一個圖你參考，和上面的圖無關的。

引用

引用第30樓supermax于2012-05-01 09:55發表的  :
我也畫了一個，可惜我用手機上網發不上來，希望shi2999老大幫幫忙。

你打個電話給我告訴原理，我在電腦畫好幫你發上來。練練腦筋好！

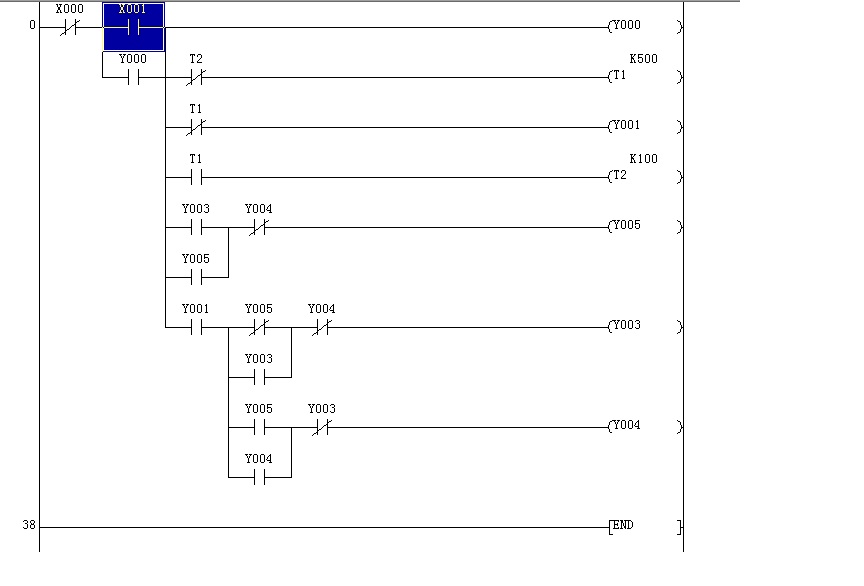

這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

看來supermax的電工基礎功很扎實啊。

引用

引用第38樓lu831226于2012-05-01 22:25發表的  :

我感覺這個圖有點問題！！請再仔細驗證下！

放心！這圖可靠性極高。你懷疑只因你對繼電器控制的單按鈕啟停電路的不了解而爾，這電路非常巧妙地應用了單按鈕啟停電路。
