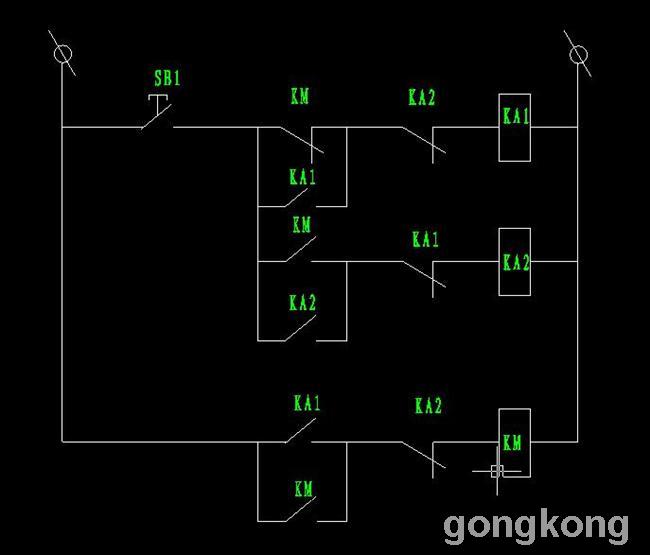

單按鈕啟停電路大家都畫個N多也說過N次，但小弟今天沒事做，用實際繼電器接了一個電路（圖如下），可并不是理想的，用PLC是沒問題，但用繼電器結果并不理想，按下第一次正確，在次按下時，KA2的一下電后就斷開，然后KA1就一直亮起，無法斷開KM。確認接線正確（還接了二次線），KM  KA1  KA2都采用MY4的普通繼電器，負載用一個24V燈。真是讓人不解，難到實際繼電器的響應不夠快？就沒有一個真正能達到效果的電路了嗎？請高手幫分析，謝謝。我想下圖也是很多人公認可以實現的電路！！！

接線絕對正確，可能是與繼電器觸點反應時間有關，不信的可以實驗。

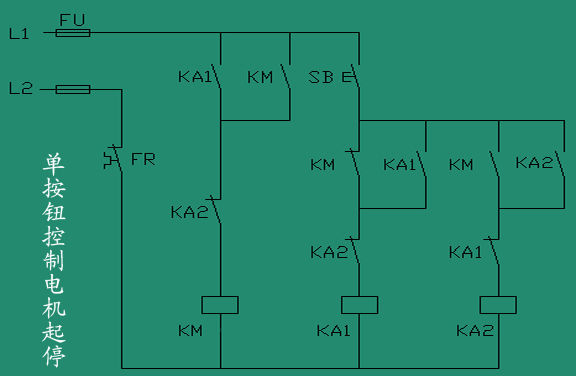

你們說有人上了圖是正確的，我想問下這二個圖那里不一樣了，除了畫的方向不一樣，多了個熱繼電器與FU嗎？能不能實現，動手做了在說，我所說的是普通繼電器。
