樓主  發表于: 2014-05-15 20:01




看PLC圖紙的接線，光電開關輸出的是負。但是看光電開關的接線圖的話，輸出端和24V正端連接，有信號時輸出不應該是正嗎？這是怎么回事呢？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
1樓  發表于: 2014-05-15 20:12
這是現場設備的圖紙，是已經完工的了，我就想問一下，看上面光電開關上的圖，輸出端和正端連著，不是有信號是輸出正嗎，怎么看PLC圖紙，輸出端輸出的卻是負呢？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2014-05-15 20:22
看網上說：
PNP是指當有信號觸發時，信號輸出線OUT和電源線VCC連接，相當于輸出高電平的電源線.
NPN是指當有信號觸發時，信號輸出線OUT和0v線連接，相當于輸出低電平0V。

三菱PLC都是接NPN的，看這個要求信號線應該和OV相連的啊，怎么現場的光電開關信號和24V+連接呢？
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
3樓  發表于: 2014-05-16 07:44
謝謝大家，我懂了~
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
4樓  發表于: 2014-05-17 06:29

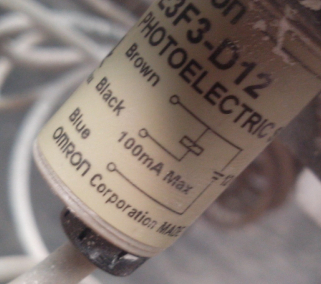

看這個光電上的接線，黑色是輸出線吧，那么這個黑色的線這不和正端的褐色線相連嗎，光電有信號時，是不是正端和黑色的線就導通了。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
5樓  發表于: 2014-05-18 18:32
感謝朋友們，搞明白了，看了17樓的圖，一下明白了，我以為光電開關上那個方塊是內部電路呢，原來代表的是外部的繼電器線圈。光電開關圖上線圈的一端直接接的正，另一端接的輸出，那么輸出肯定是負，也就是說是NPN輸出的。感謝大家的無私幫助。謝謝！謝謝！小弟犯的是低級錯誤。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1046 個
工控威望: 1153 點
下載積分: 2801 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-03-02
查看lzhpsky的 主題 / 回貼
6樓  發表于: 2014-05-18 18:38
再次感謝前輩們單獨畫圖給我講解。謝謝了。
