leonhuang
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的 主題 / 回貼
12樓  發表于: 2019-07-11 10:29
圖片：
圖片：
圖片：
圖片：
圖片：
我用232轉485與儀表測試，顯示TIME-OUT。我檢查了一下儀表參數設定F06=10(RTU,8位，1偶，1停止)；F07＝0（地址）；F08＝9600（波特率）沒有錯啊！？再與MODSCAN的設定核對了一下。485A與485B的對連線也對調過~~不知道問題出在哪里了！請大神幫忙分析 一下
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3821(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-10
查看tingfenghu的 主題 / 回貼
13樓  發表于: 2019-07-11 12:20
首選確認你的232轉485正常，
一般采用串口助手，比較靈活。
可以參考我之前做過測試
http://www.whzxyy061.cn/read-gktid-1658651.html
文檔有整個測試過程。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
14樓  發表于: 2019-07-11 12:24
引用
引用第12樓leonhuang于2019-07-11 10:29發表的  :
我用232轉485與儀表測試，顯示TIME-OUT。我檢查了一下儀表參數設定F06=10(RTU,8位，1偶，1停止)；F07＝0（地址）；F08＝9600（波特率）沒有錯啊！？再與MODSCAN的設定核對了一下。485A與485B的對連線也對調過~~不知道問題出在哪里了！請大神幫忙分析 一下

選03，不是04；
通訊格式設定要與儀表相同，建議你設為MODBUS RTU 8N2；儀表設模式12，
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
15樓  發表于: 2019-07-11 12:33
除了通訊速率格式要完全相同之外，還要注意接線，正負不可接錯，錯的話不可以通訊；儀表地址不可設為0，要設成0以外的地址，通常，0地址為上位機
軟件中的Device ID就是儀表地址
[ 此帖被anlyl2014在2019-07-11 12:47重新編輯 ]
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
16樓  發表于: 2019-07-11 13:16
看14樓；軟件設為03，

[ 此帖被anlyl2014在2019-07-11 13:22重新編輯 ]
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
leonhuang
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的 主題 / 回貼
17樓  發表于: 2019-07-12 11:01
圖片：
圖片：
通訊端口的設置已經改為，RTU，8位數據，無校驗，2位停止；地址01，9600波特率
這個通訊有沒有問題？RESPONSES是回傳數嗎？這個是0，說明通訊還是有問題對嗎？
發送的信息01.03.00.00.00.08.44.0c
回傳信息（不固定）如：c0.00.00.00.00.00.00.d0.f2.fe.ff.7f.00.00.00.00.00.00.f4.7f.00共21位
77.00.00.00.00.00.00.20.00.00.03.00.20.00.00.02.00.40.00.80.07共21位
從這些數據可以看出什么信息？
[ 此帖被leonhuang在2019-07-12 12:07重新編輯 ]
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
18樓  發表于: 2019-07-12 22:37

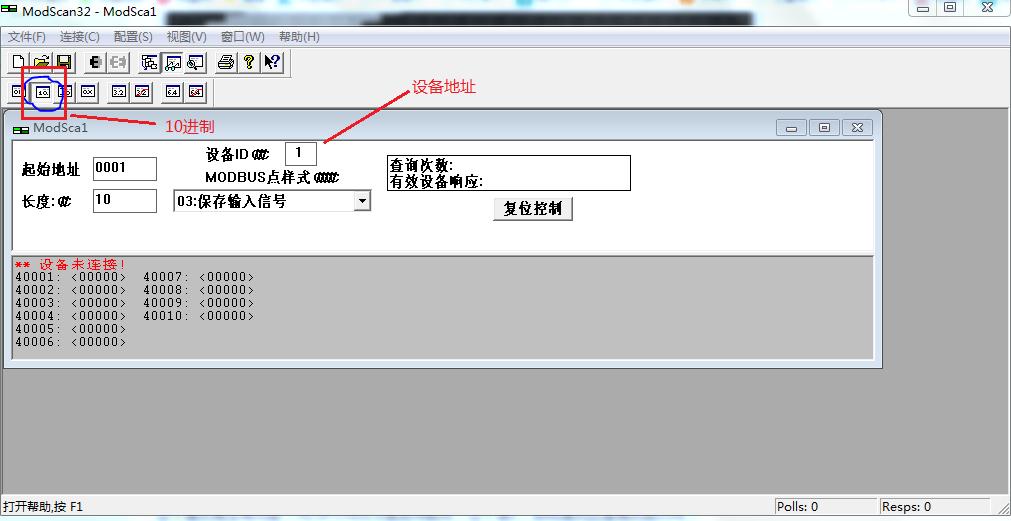

看你第二張圖，沒連線，如果通訊OK，不會有紅字出現
通訊OK的話，40005.40006就是你要讀出的數，
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
19樓  發表于: 2019-07-12 22:43

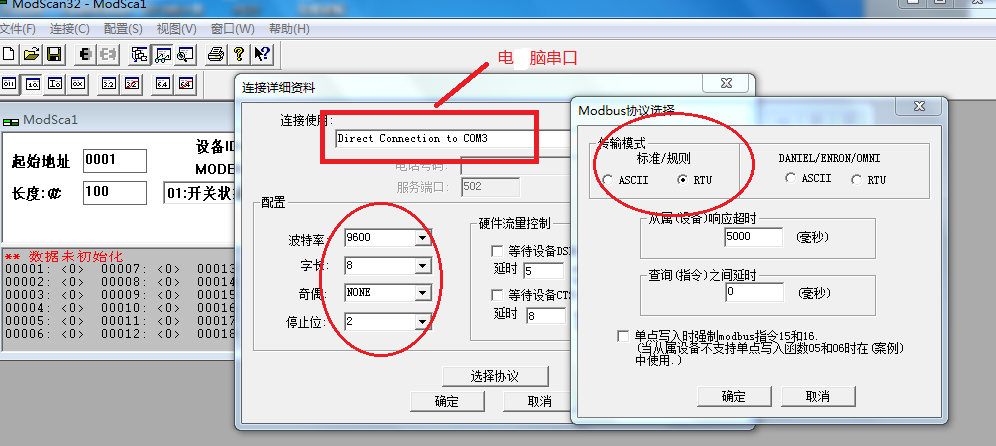

要注意電腦COM口是否正確
軟件設置要跟儀表相同
連線正確，對應的地址會出現數值
[ 此帖被anlyl2014在2019-07-13 10:12重新編輯 ]
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
20樓  發表于: 2019-07-12 23:09
引用
引用第17樓leonhuang于2019-07-12 11:01發表的  :
通訊端口的設置已經改為，RTU，8位數據，無校驗，2位停止；地址01，9600波特率
這個通訊有沒有問題？RESPONSES是回傳數嗎？這個是0，說明通訊還是有問題對嗎？
發送的信息01.03.00.00.00.08.44.0c
回傳信息（不固定）如：c0.00.00.00.00.00.00.d0.f2.fe.ff.7f.00.00.00.00.00.00.f4.7f.00共21位
77.00.00.00.00.00.00.20.00.00.03.00.20.00.00.02.00.40.00.80.07共21位
.......

通訊端口的設置已經改為，RTU，8位數據，無校驗，2位停止；地址01，9600波特率＝＝＝＝＝＝指的軟件還是儀表？這兩個要相同，
你儀表F06=12;MODBUS RTU;8N2
F07=1;地址為1；
F08=9600；通訊速率
發送的信息；回傳信息先不管，連線，通訊OK的話，就不會有紅字警報

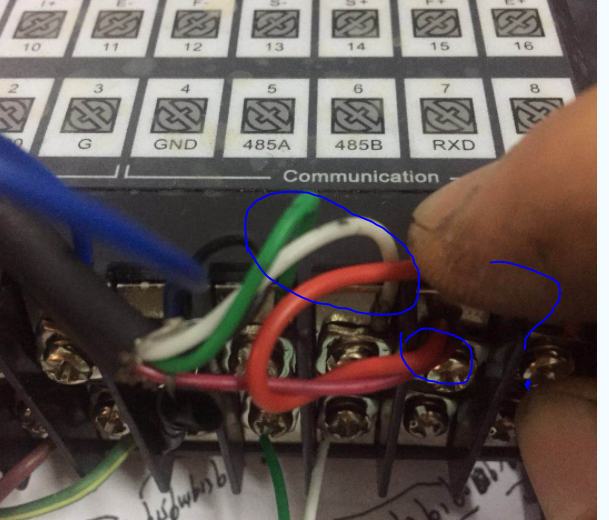

還有，看你之前發的圖，你儀表485A 485B接有兩條線，還接到哪里？
單獨接到RS232轉RS485，不要接到別處

[ 此帖被anlyl2014在2019-07-12 23:16重新編輯 ]
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
leonhuang
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的 主題 / 回貼
21樓  發表于: 2019-07-13 09:43
圖片：
圖片：
圖片：
圖片：
圖片：
圖片：
描述：485通訊接好儀表P16
圖片：
我核對了一下，參數都沒有錯啊，MODSCAN的設置9600、8N2；儀表設置9600、8N2；儀表的485接線正常P16會顯示cc-2。我發一些圖片，看還有什么地方有問題的？
leonhuang
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的 主題 / 回貼
22樓  發表于: 2019-07-13 10:05
圖片：
圖片：
我把兩根485的線在儀表這邊對調了一下，通訊回傳的數據就都變成252，P16就不會顯示cc-2了
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14975 分
在線時間: 941(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-11
查看anlyl2014的 主題 / 回貼
23樓  發表于: 2019-07-13 10:22
1.請問，你的壓力傳感器有RS485通訊功能嗎？如果沒有，為何接到485A 485B這邊？當然，如果你儀表已經可以正確顯示壓力了，就不用管它。
2.從你貼圖看通訊設置沒有問題了，我們現在要的是PC軟件，通過串口與儀表通訊，你不要接壓力傳感器，先測試電腦可不可以跟儀表連線；
3.讓軟件顯示數據，流量沒什么看的。可以連線了沒有？
[ 此帖被anlyl2014在2019-07-13 10:40重新編輯 ]
