工控人家園 綜合討論 請教關于現場485通信設備的接線

yuxilu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 181 點
下載積分: 794 分
在線時間: 203(小時)
注冊時間: 2015-09-05
最后登錄: 2025-09-03
查看yuxilu的主題 / 回貼

樓主發表于: 2021-10-28 11:34

全看 | 小中大

現場有1臺進口設備，廠家使用PLC和設備內CPU控制板和LCD控制面板通信，PLC通信口是232的，中間使用了一個轉換電路板，最終和設備的兩個電路板的485口通信。

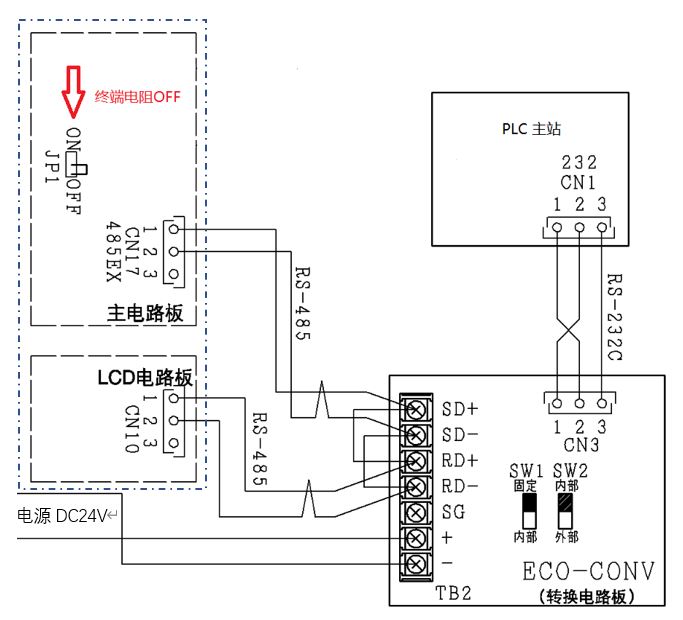

連接圖如下，不太理解這個接線方式。

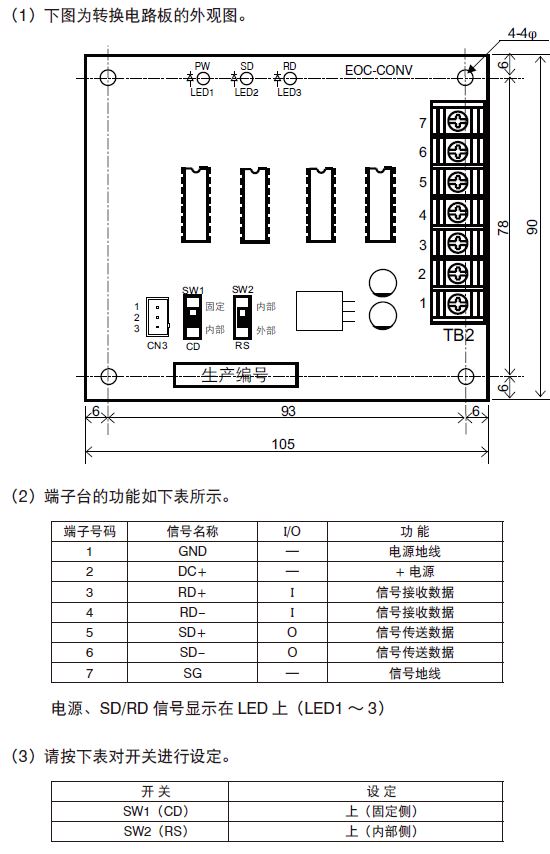

轉換電路板照片

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3832(小時)
注冊時間: 2007-11-04
最后登錄: 2025-09-02
查看tingfenghu的主題 / 回貼

1樓發表于: 2021-10-29 12:34

全看 | 小中大

232轉485，淘一個ADAM4520就可以代替
