IGT-SER系列智能網關模塊，支持各種PLC、智能儀表數據采集對接SQLServe、MySQL數據庫，以及HTTP/MQTT服務平臺，同時也支持將采集到的數據發送到主站PLC設備、接收來自主站PLC設備的數據。

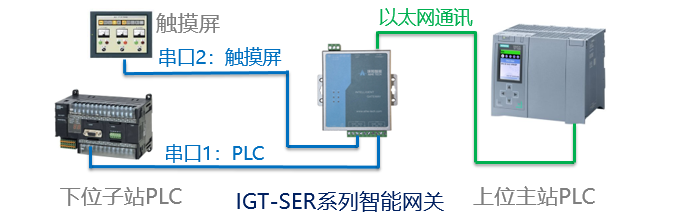

本案例是通過IGT-SER智能網關采集歐姆龍的PLC數據，與西門子的主站PLC設備對接。由于歐姆龍PLC的上位機通訊串口接有觸摸屏，所以IGT-SER智能網關需要跟觸摸屏共用同一個上位機通訊串口，然后通過以太網將數據發送到西門子PLC，同時接收西門子PLC的數據寫入寄存器。設備連接結構如下示意圖：

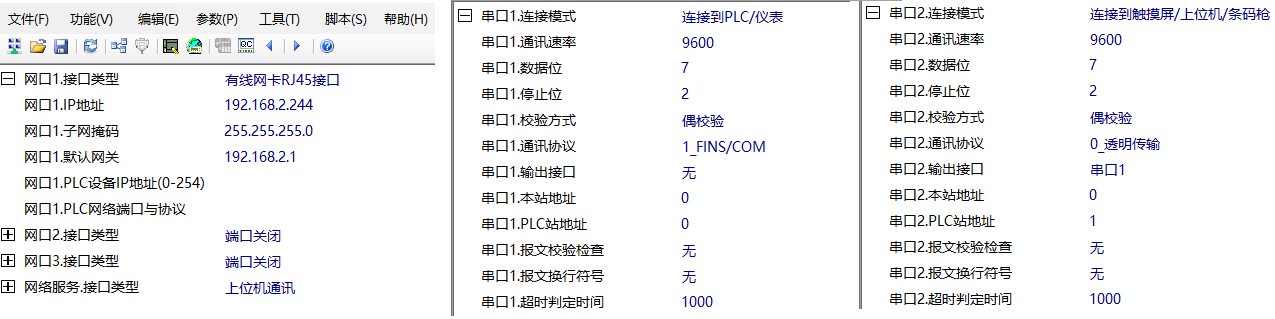

智能網關的串口1接歐姆龍PLC，串口2接觸摸屏；通過網口對接西門子S7-1500的PLC(IP地址：192.168.2.111)。打開智能網關的參數設置軟件(軟件下載)，先設置智能網關模塊的網口和串口參數，設置好的參數如下圖：

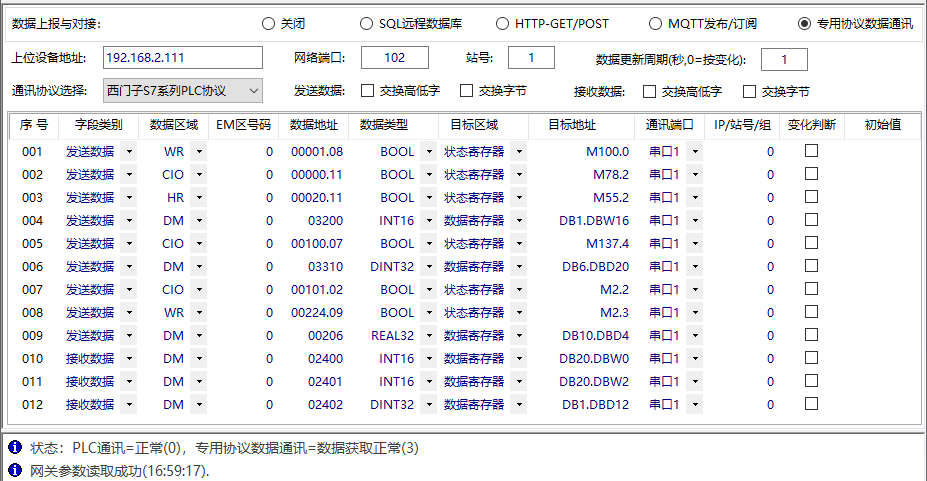

端口參數設置完成后下載重啟才會生效，另外串口連接PLC還可以用‘單站協議匹配’功能自動搜索出PLC，網絡檢查可以用‘執行PING’。PLC連接和網絡確認后就可配置數據表了，通過‘功能’->‘?dāng)?shù)據上報與平臺對接’進入數據上報與平臺對接頁面，選擇‘專用協議數據通訊’的數據配置表，下圖是配置的部分參數，通過底部的狀態消息可以看出數據交互是正常的。



IGT-SER系列智能網關還支持三菱、臺達、施耐德等多種品牌的PLC，跟觸摸屏一樣通過軟件切換PLC驅動即可，在網上通過IGT-SER、IGT-DSER等關鍵字能搜索到相關軟件和手冊，以及對接其它數據平臺的案例。
