工控人家園 西門子工控論壇 關于正負10v電壓模擬量的問題1？

netliuhao

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看netliuhao的主題 / 回貼

樓主發表于: 2011-01-02 18:16

全看 | 小中大

圖片：

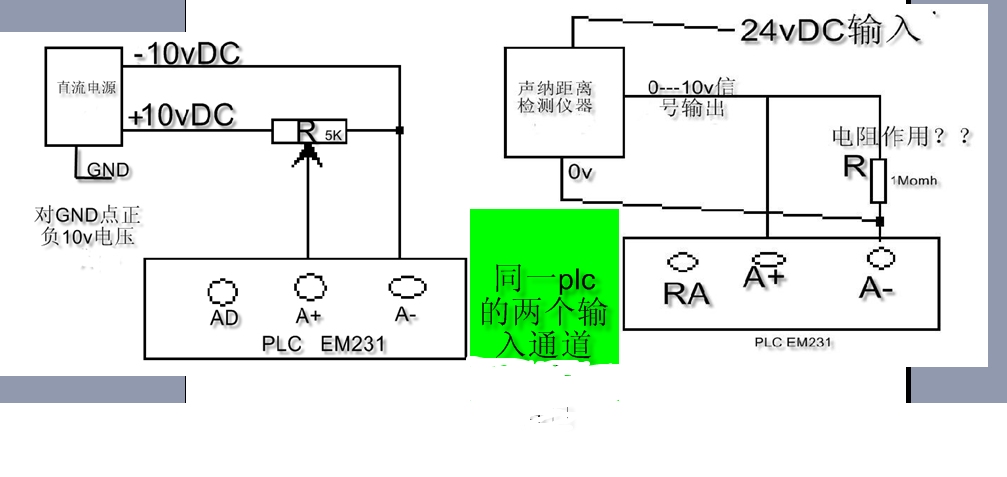

各位前輩把這兩張圖紙分開看了，其實這是同一個模塊

看到一份圖紙，使用的是西門子EM231模塊。
因?yàn)閷?duì)這設備也不是很了解。所以現在我們僅僅討論模擬量輸入這塊。
該設備是個可以控制前后的游戲機的搖桿，搖桿可以控制前后（有輔助常開觸點來控制前后方向），搖桿附帶著一個
電位器電阻，平時搖桿位于電位器的中間點，利用搖桿來改變電位器的阻值。（電壓維持在0---10v之間）
請看圖紙，問：這個圖顯示的是電壓模擬量的輸入？？
感謝20樓的大哥提供的資料，確實是這樣的。我找機會測量模塊了，

[ 此帖被netliuhao在2011-09-13 22:27重新編輯 ]

泉水叮咚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 229 點
下載積分: 745 分
在線時間: 53(小時)
注冊時間: 2007-05-01
最后登錄: 2024-07-19
查看泉水叮咚的主題 / 回貼

1樓發表于: 2011-08-18 00:55

全看 | 小中大

應該是電壓輸入，0-20V，但實際應用當中會出現20V嗎？圖紙雖然是這樣，實際使用當中還要看滑動電阻的范圍。
