樓主  發表于: 2020-09-09 11:59
/*已知原坐標A1(Xa1,Ya1),B1(Xb1,Yb1),C1(Xc1,Yb1)
原產品經過擺動后,新坐標為
偏移量,ΔX,ΔY

2點拍照,得出A2(Xa2,Ya2),B2(Xb2,Yb2)

求C點新坐標C2(Xc2,Yc2)

K1=(Ya1-Yb1)/(Xa1-Xb1)
K2=(Ya2-Yb2)/(Xa2-Xb2)
第一步
利用夾角公式,求得tan&的值。
tan&=|(k1-k2)/(1+k1*k2)|

K1-K2>0,在原圖像上進行順時針旋轉偏移,即Tan&為正值
K1-K2<0,在原圖像上進行逆時針旋轉偏移,即Tan&為負值

利用兩點確立的直線在坐標系中,斜率想減的值,確認&為正值還是負值
確定&是正角度偏移或負角度偏移,即tan&取正值還是負值

第二步

TAN&為已知,則弧度=ARCTAN&
那么SIN&=SIN(arctan&)
    COS&=COS(arctan&)
    /

第三步
由最初A1,B1,C1.
到|AC|=√[(Xa1-Xc1)^2+(Ya1-Yc1)^2]

那么C2的坐標Xc2=(COS&*|AC|)+Xa2
            Yc2=SIN&*|AC|+Ya2


總結,1,根據已知坐標值,求得圖像旋轉偏移角度(弧度)值,
      2,已知坐標,求得第三點基于已知點的關系,兩點線段長度
      3,推到得出改變后第三點,相對于改變后已知點的,坐標值

      */
DATAN(TRUE, 1, TEMP1 );
DSIN(TRUE,TEMP1,D1000:E);
工控普通人,學習在路上
電氣從業者
級別: 家園常客
精華主題: 0
發帖數量: 519 個
工控威望: 611 點
下載積分: 648 分
在線時間: 1728(小時)
注冊時間: 2010-03-19
最后登錄: 2025-05-29
查看電氣從業者的 主題 / 回貼
1樓  發表于: 2020-09-09 12:30
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2099 個
工控威望: 3022 點
下載積分: 25360 分
在線時間: 1498(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-29
查看不小心遇見你的 主題 / 回貼
2樓  發表于: 2020-09-09 15:37
矩陣變換即可
項目、視覺、通訊QQ3515716
柳絮飛花
無產工程師
級別: 論壇先鋒
精華主題: 0
發帖數量: 500 個
工控威望: 1212 點
下載積分: 7865 分
在線時間: 102(小時)
注冊時間: 2017-06-27
最后登錄: 2024-12-17
查看柳絮飛花的 主題 / 回貼
3樓  發表于: 2020-09-09 16:40
圖片:
圖片:
圖片:

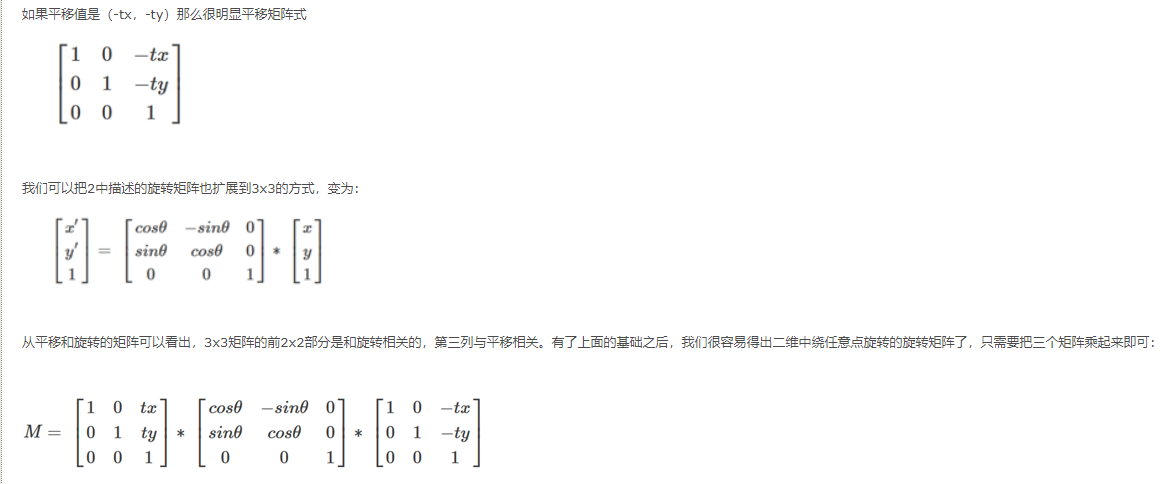

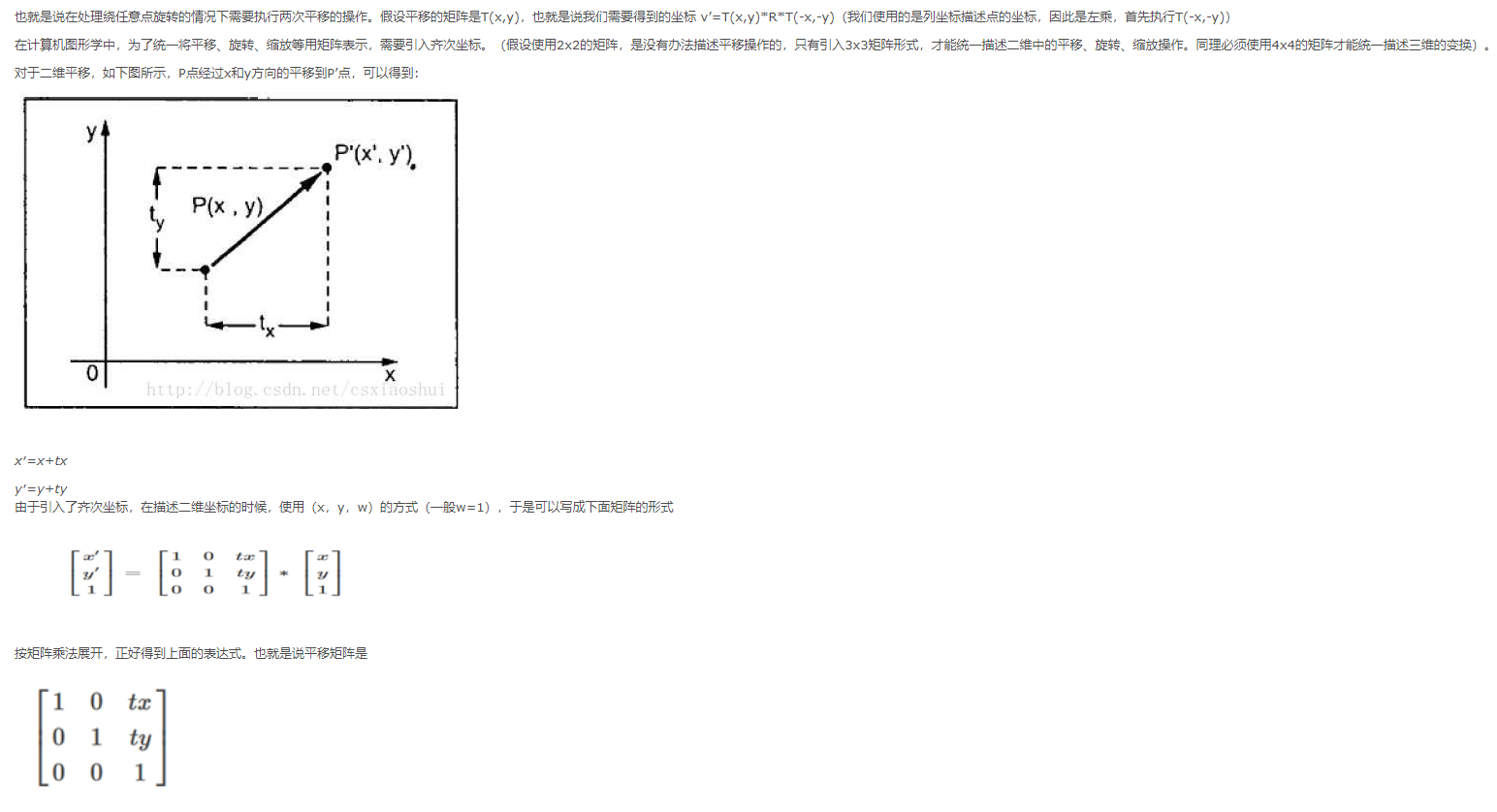

關于矩陣變換區求坐標,公式
工控普通人,學習在路上
柳絮飛花
無產工程師
級別: 論壇先鋒
精華主題: 0
發帖數量: 500 個
工控威望: 1212 點
下載積分: 7865 分
在線時間: 102(小時)
注冊時間: 2017-06-27
最后登錄: 2024-12-17
查看柳絮飛花的 主題 / 回貼
4樓  發表于: 2020-09-09 16:42
關于矩陣變換,參考原網址內容
https://www.cnblogs.com/zhoug2020/p/7842808.html
工控普通人,學習在路上
chenxiaoyou
CXY
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 162 點
下載積分: 1741 分
在線時間: 107(小時)
注冊時間: 2013-09-13
最后登錄: 2025-01-16
查看chenxiaoyou的 主題 / 回貼
5樓  發表于: 2020-09-09 18:00
高手,學習了
〇·微塵ベ
級別: 論壇先鋒
精華主題: 0
發帖數量: 333 個
工控威望: 1178 點
下載積分: 3199 分
在線時間: 290(小時)
注冊時間: 2020-04-11
最后登錄: 2025-05-29
查看〇·微塵ベ的 主題 / 回貼
6樓  發表于: 2020-09-09 20:36
數學不過關,矩陣看不懂。

還是平面內的旋轉好理解些
zhi_good
級別: 略有小成
精華主題: 0
發帖數量: 211 個
工控威望: 349 點
下載積分: 7638 分
在線時間: 464(小時)
注冊時間: 2011-01-20
最后登錄: 2025-05-27
查看zhi_good的 主題 / 回貼
7樓  發表于: 2020-09-10 09:12
高手,學習了
crgtom
人生三寶:家庭,事業,健康。
級別: 網絡英雄

精華主題: 0
發帖數量: 1379 個
工控威望: 9714 點
下載積分: 101883 分
在線時間: 967(小時)
注冊時間: 2009-09-21
最后登錄: 2025-05-29
查看crgtom的 主題 / 回貼
8樓  發表于: 2020-09-10 10:49
贊!
技術是有時效性的,一旦過了市場周期,都會變成垃圾!
secgo
玩多了就更不會玩了~
級別: 論壇先鋒
精華主題: 0
發帖數量: 1350 個
工控威望: 1606 點
下載積分: 67996 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-01-08
查看secgo的 主題 / 回貼
9樓  發表于: 2020-09-11 08:58
水平有限,理解不了
dmf790101
級別: 網絡英雄
精華主題: 0
發帖數量: 354 個
工控威望: 7217 點
下載積分: 11060 分
在線時間: 557(小時)
注冊時間: 2016-02-27
最后登錄: 2025-05-29
查看dmf790101的 主題 / 回貼
10樓  發表于: 2020-09-14 16:59
還沒有用到
