樓主  發表于: 2008-06-19 08:40
圖片:
圖片:
OMRON PLC RS232口編程電纜接線圖:

一.OMRON PLC側是9針的陽頭對應電腦側的RS232接口是9針的陰頭方式是:

1------接外殼

2------2

3------3

4,5短接  7,8短接

9------5

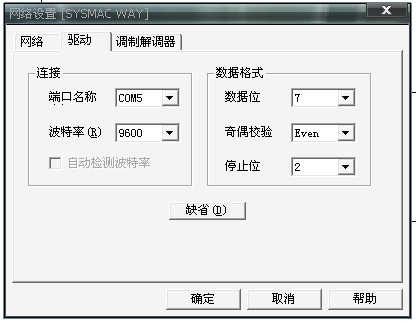

二.編程軟件設置:見附件圖形

三.PLC硬件設定:PLC的DIP開關5  OFF

OMRON PLC的通訊連接線,使用方便,已經調試OK,請放心使用

同心同德,共建家園
gdzds
級別: 略有小成
精華主題: 0
發帖數量: 200 個
工控威望: 229 點
下載積分: 434 分
在線時間: 15(小時)
注冊時間: 2008-03-06
最后登錄: 2025-03-19
查看gdzds的 主題 / 回貼
1樓  發表于: 2008-06-26 21:17
胡驀然
級別: 略有小成
精華主題: 0
發帖數量: 256 個
工控威望: 285 點
下載積分: 494 分
在線時間: 66(小時)
注冊時間: 2008-08-16
最后登錄: 2013-01-13
查看胡驀然的 主題 / 回貼
2樓  發表于: 2008-09-17 21:55

中國工控
學習
級別: VIP會員
精華主題: 0
發帖數量: 482 個
工控威望: 662 點
下載積分: 2137 分
在線時間: 68(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-18
查看中國工控的 主題 / 回貼
3樓  發表于: 2008-09-26 15:42
再詳細點吧
yjp-gyl
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 712 個
工控威望: 289 點
下載積分: 2096 分
在線時間: 88(小時)
注冊時間: 2007-04-28
最后登錄: 2018-08-23
查看yjp-gyl的 主題 / 回貼
4樓  發表于: 2008-09-26 17:12
還要詳細啊  你把工程發過來 偶替你做了得了。。呵呵。。。
同心同德,共建家園
lde1982
級別: 略有小成
精華主題: 0
發帖數量: 118 個
工控威望: 276 點
下載積分: 460 分
在線時間: 68(小時)
注冊時間: 2007-07-10
最后登錄: 2025-01-24
查看lde1982的 主題 / 回貼
5樓  發表于: 2008-09-28 14:05
請問樓主我的筆記本沒有9針RS232接口,用RS232轉USB連接線(SRC06-USB)和RS232數據線組合后,連接OMRON PLC CQM1H,為什么不能通訊?還請指教。
yjp-gyl
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 712 個
工控威望: 289 點
下載積分: 2096 分
在線時間: 88(小時)
注冊時間: 2007-04-28
最后登錄: 2018-08-23
查看yjp-gyl的 主題 / 回貼
6樓  發表于: 2008-10-06 09:04
現在好多的電腦都沒有RS232口的,都是在用轉接頭的,我現在用的一根比特的轉接頭還是可以的 樓上的朋友試試其他的轉接頭吧
同心同德,共建家園
wangshijun
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangshijun的 主題 / 回貼
7樓  發表于: 2008-10-18 10:39
用以上的辦法于手提電腦連接要不要USB驅動
glpptym
級別: 工控俠客

精華主題: 1 篇
發帖數量: 1936 個
工控威望: 3229 點
下載積分: 191854 分
在線時間: 704(小時)
注冊時間: 2008-06-09
最后登錄: 2025-05-27
查看glpptym的 主題 / 回貼
8樓  發表于: 2008-11-01 19:29
謝謝共享,頂一下
chen16821
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chen16821的 主題 / 回貼
9樓  發表于: 2008-11-06 21:25
wpslca
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wpslca的 主題 / 回貼
10樓  發表于: 2008-11-08 16:40
怎么看不明白?
詳細點
jyq102322
級別: 略有小成
精華主題: 0
發帖數量: 425 個
工控威望: 331 點
下載積分: 959 分
在線時間: 95(小時)
注冊時間: 2008-10-29
最后登錄: 2022-07-19
查看jyq102322的 主題 / 回貼
11樓  發表于: 2008-11-10 18:41
謝謝共享,頂一下
  • «
