MR-J4-40B+HG-KR43B做全閉回路控制
螺桿 : 6mm
減速比: 200比
外部絕對式Encoder : 0.05um

想請問PE04/PE05和PE34/ PE35要怎麼設定才OK呢?

目前設定如下:
PE04: 1875
PE05: 32768
PE34: 1
PE35: 400

已經照手冊的方式了.. 還是無解
感謝各位大大

例如




引用

引用第1樓daizhi于2019-12-05 12:35發表的  :

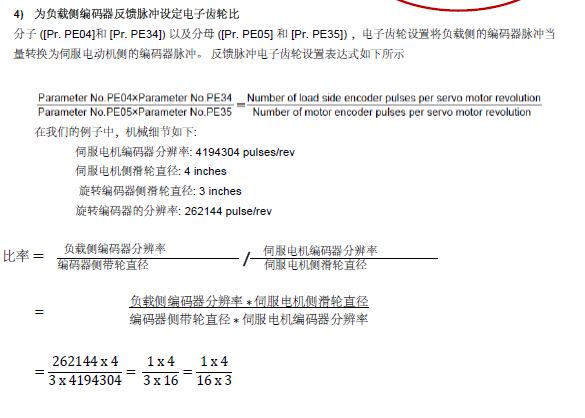

例如 [attachment=239284]

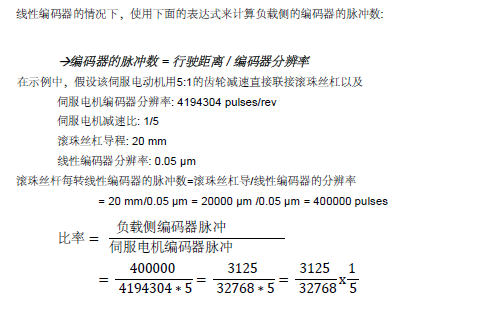

[attachment=239285]

先感謝這位弟兄的回覆

所以一般我們 照手冊計算後

PE05:= 32768
PE04:= 3125
PE35:= 5
PE34:= 1

==============================================

但這設備的齒比 計算出來後 PE05分母大於65535  無法設定

不知有何解??

按說明書計算結果如下。
PE04   625
PE05   512
PE34   75
PE35   16

引用

引用第3樓uthman于2019-12-05 18:01發表的  :
按說明書計算結果如下。
PE04   625
PE05   512
PE34   75
PE35   16

!!

小弟資質愚昧, 怎算不出這值....

這個我用過，按照手冊上算法約分就可以了沒有問題的，但是不能用每轉脈沖數PA05，每轉脈沖數還是根據伺服電機的編碼器算出來的值，只能設電子齒輪比。

減速比和分辨率、脈沖數都可以動的

目前還是會跳AL 42.8, 位置偏差過大

持續苦惱中

自頂...


還是無解

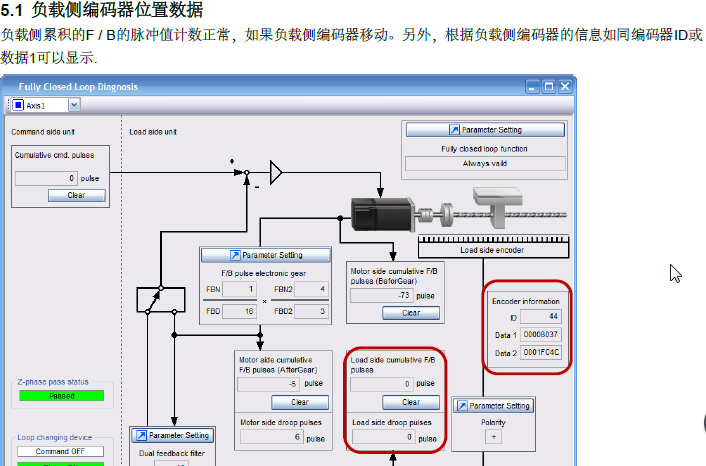

先看看這里
