往事訴風
級別: 工控俠客
精華主題: 0
發帖數量: 57 個
工控威望: 2222 點
下載積分: 3293 分
在線時間: 173(小時)
注冊時間: 2016-03-21
最后登錄: 2025-05-16
查看往事訴風的 主題 / 回貼
樓主  發表于: 2022-01-07 14:51

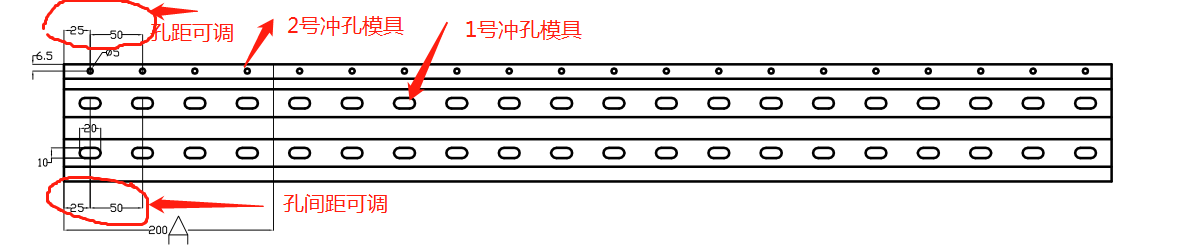

圖片:
圖片:
原材料從開卷機進入伺服   伺服帶動材料向前運行。這個工藝和多工位沖孔有點類似,但是本人沒有做過,求大神指點一下編程思路。2個小圓孔間的孔距是可調的,2個長孔之間的孔距是可調的,圓孔和長孔到切口的距離是可變的,材料最短的裁斷長度是3米    最長13米
honggun
級別: 網絡英雄
精華主題: 0
發帖數量: 1652 個
工控威望: 7078 點
下載積分: 37900 分
在線時間: 934(小時)
注冊時間: 2009-11-16
最后登錄: 2025-05-18
查看honggun的 主題 / 回貼
1樓  發表于: 2022-01-07 20:49
和做包裝箱的鋼帶機差不多
凝眸流水
級別: 正式會員
精華主題: 0
發帖數量: 21 個
工控威望: 72 點
下載積分: 331 分
在線時間: 2(小時)
注冊時間: 2021-12-28
最后登錄: 2024-03-07
查看凝眸流水的 主題 / 回貼
2樓  發表于: 2022-01-08 09:06
就定長送料即可  可能需要判斷的是長度剪裁的時候可能不能沖孔  這個需要計算,剪切剩余長度是否小于送料單次距離,小于就走剩余長度完成裁剪,然后接著走單次沖孔的剩余距離就行了  主要的就是一個計算
huangaijia
級別: 工控俠客
精華主題: 0
發帖數量: 727 個
工控威望: 3621 點
下載積分: 9667 分
在線時間: 198(小時)
注冊時間: 2019-07-22
最后登錄: 2025-05-18
查看huangaijia的 主題 / 回貼
3樓  發表于: 2022-01-09 15:52
2樓說得很詳細了
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 806 個
工控威望: 1184 點
下載積分: 477 分
在線時間: 647(小時)
注冊時間: 2019-09-22
最后登錄: 2025-05-16
查看gxtmdb82164的 主題 / 回貼
4樓  發表于: 2022-01-10 10:38
最常見的思路就是先設立一個基準,然后從這個基準開始往后累加,因為兩種孔距都是變量,需要寫一個可以動態求目標位置的算法,簡單來說就是分別對兩種孔距在下一個沖孔位置做取整后求差值,把這個差值走掉以后就可以沖孔,然后再走下一個

最終的效果就是看哪個孔在前,先走到這個位置沖一下,再走下一個位置再沖,至于具體沖哪一個,根據計算結果來定

設X為總基準,大孔定位間距是a,小孔定位間距是b,動態位置是XΔ,
起始狀態XΔ = X
大孔定位目標位置Ya = na*a
小孔定位目標位置Yb = nb*b

if(Ya<Yb)
go Ya
沖大孔
na+1
XΔ = Ya
else
go Yb
沖小孔
nb+1
XΔ = Yb
endif

可能還需要處理一下Ya=Yb的情況,就是倆都沖一下,建議是整個系統的數值計算都用一個實際位移單位比如0.01mm進行規格化
當(XΔ-X) >= 設定目標長度+固定偏移,裁切動作,這里的固定偏移是一個固定的值,一般是設備長度之類的
往事訴風
級別: 工控俠客
精華主題: 0
發帖數量: 57 個
工控威望: 2222 點
下載積分: 3293 分
在線時間: 173(小時)
注冊時間: 2016-03-21
最后登錄: 2025-05-16
查看往事訴風的 主題 / 回貼
5樓  發表于: 2022-01-11 16:56
感謝大家的熱線回帖    可能我表述的不太詳細     我打算是以大孔作為基準   默認初始位置為0     大孔中心到型材端頭的距離25這個距離作為第一定位的長度(可以改變   不一定一直是25),1 號模具到2號模具的距離可以假設為100  2號模具到切斷模具的距離假設為200(當然模具之間的機械距離以實際參數為準),大孔和小孔的孔間距這個數值可變  是在生產之前作為一個參數可以調整,在生產過程中也就相對來說是固定的了    以大孔座為基準    走一個孔中心到端頭的距離25    1號模具動作   然后走大孔的孔間距50    知道小孔的125距離到達沖小孔,然后再走一定距離沖大孔    再走一定距離沖小孔     到了200的長度切斷   這樣型材孔中心到端頭的25這個長度就出來了    繼續沖孔   知道達到設定長度切斷    然后繼續沖孔      我是大概有點想法   但是又感覺思路不太清楚     不知道算法該以什么邏輯來做
受不了了
級別: 家園?
精華主題: 0
發帖數量: 633 個
工控威望: 762 點
下載積分: 1744 分
在線時間: 484(小時)
注冊時間: 2015-06-17
最后登錄: 2025-05-18
查看受不了了的 主題 / 回貼
6樓  發表于: 2022-01-11 22:42
感覺你是被客戶繞糊涂了,不會大孔小孔復雜計算的,啥整除公倍數,這影響節拍。最多有變長,循環,跳步,切片之類的常見操作
往事訴風
級別: 工控俠客
精華主題: 0
發帖數量: 57 個
工控威望: 2222 點
下載積分: 3293 分
在線時間: 173(小時)
注冊時間: 2016-03-21
最后登錄: 2025-05-16
查看往事訴風的 主題 / 回貼
7樓  發表于: 2022-01-12 09:46
引用
引用第6樓受不了了于2022-01-11 22:42發表的  :
感覺你是被客戶繞糊涂了,不會大孔小孔復雜計算的,啥整除公倍數,這影響節拍。最多有變長,循環,跳步,切片之類的常見操作

  能詳細說一下嗎?
受不了了
級別: 家園?
精華主題: 0
發帖數量: 633 個
工控威望: 762 點
下載積分: 1744 分
在線時間: 484(小時)
注冊時間: 2015-06-17
最后登錄: 2025-05-18
查看受不了了的 主題 / 回貼
8樓  發表于: 2022-01-12 10:04
引用
引用第7樓往事訴風于2022-01-12 09:46發表的  :

  能詳細說一下嗎?

我以前做沖床送料也是差不多這樣被客戶套路過,還往前幾步還他媽后退多少,費了我多少腦細胞,結果現場一調試比劃,妮瑪,產品超級簡單。不要想太復雜,你都搞不懂,操作師傅也不會比你聰明,他經常被繞糊涂做錯東西咋整
