何文軒
級別: 探索解密
精華主題: 0
發帖數量: 87 個
工控威望: 146 點
下載積分: 3949 分
在線時間: 54(小時)
注冊時間: 2023-08-01
最后登錄: 2025-09-01
查看何文軒的 主題 / 回貼
樓主  發表于: 2024-12-10 11:33
一個檢測設備,每次走一個長方形,相機檢測出來的位置X,Y方向都有30um,40um的偏差,求大神幫忙看看有沒有比較合適的方法,通過什么方式矯正過來,要求5un ,謝謝各位了
ren1823
級別: 工控俠客
精華主題: 0
發帖數量: 357 個
工控威望: 3028 點
下載積分: 3127 分
在線時間: 500(小時)
注冊時間: 2019-08-01
最后登錄: 2025-09-19
查看ren1823的 主題 / 回貼
1樓  發表于: 2024-12-10 11:38
你都有相機了,直接讓相機給出偏差值設備糾正這個偏差值不久行了
樓主留言:
測量焊接的位置沒辦法糾正
工控小c
級別: 工控俠客
精華主題: 0
發帖數量: 498 個
工控威望: 2309 點
下載積分: 8764 分
在線時間: 484(小時)
注冊時間: 2022-10-14
最后登錄: 2025-09-21
查看工控小c的 主題 / 回貼
2樓  發表于: 2024-12-10 12:34
5個um,先看看機械精度怎么樣吧
樓主留言:
機械精度3um
何文軒
級別: 探索解密
精華主題: 0
發帖數量: 87 個
工控威望: 146 點
下載積分: 3949 分
在線時間: 54(小時)
注冊時間: 2023-08-01
最后登錄: 2025-09-01
查看何文軒的 主題 / 回貼
3樓  發表于: 2024-12-10 15:00
機械精度3um
hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 201 個
工控威望: 327 點
下載積分: 965 分
在線時間: 729(小時)
注冊時間: 2013-01-08
最后登錄: 2025-09-19
查看hezhen880924的 主題 / 回貼
4樓  發表于: 2024-12-10 15:11

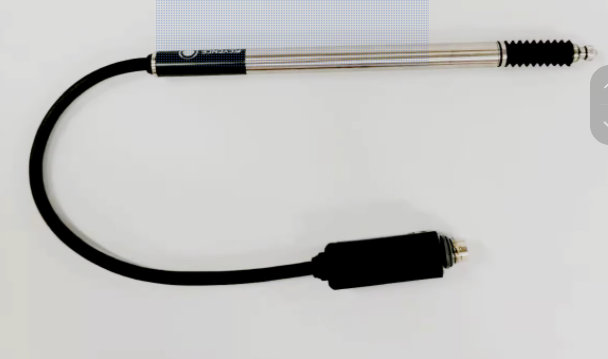

圖片:
要用全閉環伺服系統,加光柵尺檢測實際位置,最好用直線電機加光柵尺(科爾摩根)。我估計你用的普通伺服,你的控制精度要求很高。一般um檢測要用基恩士GT2-P12K測距傳感器,實際不好應用,激光測距精度不夠達不到,只能用光柵尺構建全閉環。趕緊換直線電機加光柵尺,哈哈!你有的忙了。
樓主留言:
現在用的就是直線電機加光柵尺,
[ 此帖被hezhen880924在2024-12-10 15:28重新編輯 ]
工控小c
級別: 工控俠客
精華主題: 0
發帖數量: 498 個
工控威望: 2309 點
下載積分: 8764 分
在線時間: 484(小時)
注冊時間: 2022-10-14
最后登錄: 2025-09-21
查看工控小c的 主題 / 回貼
5樓  發表于: 2024-12-10 15:13
3um,用的直線電機?
工控肥仔
工控肥仔
級別: 網絡英雄
精華主題: 0
發帖數量: 709 個
工控威望: 6411 點
下載積分: 731 分
在線時間: 847(小時)
注冊時間: 2018-11-17
最后登錄: 2025-09-20
查看工控肥仔的 主題 / 回貼
6樓  發表于: 2024-12-10 15:55
你每次走完回待機位置的時候,用相機拍照給出位置在回去
那時年少
級別: 工控俠客
精華主題: 0
發帖數量: 615 個
工控威望: 2277 點
下載積分: 30845 分
在線時間: 1358(小時)
注冊時間: 2021-03-24
最后登錄: 2025-09-20
查看那時年少的 主題 / 回貼
7樓  發表于: 2024-12-10 18:31
精度要求這么高!那就應該像4樓所說用全閉環方式!
cstw18
級別: 略有小成
精華主題: 0
發帖數量: 288 個
工控威望: 332 點
下載積分: 6881 分
在線時間: 126(小時)
注冊時間: 2024-03-25
最后登錄: 2025-09-20
查看cstw18的 主題 / 回貼
8樓  發表于: 2024-12-11 08:29
問一下樓主,這個精度要求的設備,是什么價格級別的? 幾十萬,還是幾百萬,還是上千萬?
hezhen880924
級別: 略有小成
精華主題: 0
發帖數量: 201 個
工控威望: 327 點
下載積分: 965 分
在線時間: 729(小時)
注冊時間: 2013-01-08
最后登錄: 2025-09-19
查看hezhen880924的 主題 / 回貼
9樓  發表于: 2024-12-16 09:48
引用
引用樓主何文軒于2024-12-10 11:33發表的 關于設備精度補償求助 :
一個檢測設備,每次走一個長方形,相機檢測出來的位置X,Y方向都有30um,40um的偏差,求大神幫忙看看有沒有比較合適的方法,通過什么方式矯正過來,要求5un ,謝謝各位了

用直線電機和光柵尺也有偏差,那就不正常了,你找下供應商調試看下,要不就是直線電機和光柵尺是假貨。最好買科爾摩根的直線電機和光柵尺,我用過精度很高,不存在偏差。
溫度和濕度對機械精度影響很大,要在恒溫恒濕的環境組裝測試,實時監測溫度和濕度。
[ 此帖被hezhen880924在2024-12-16 10:56重新編輯 ]
libin520
雖然沒什么突破和進步,卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2396 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的 主題 / 回貼
10樓  發表于: 2024-12-16 10:25
用什么硬件能保證機械精度是3um,
我們這里用的1nm的微型直線馬達,XY平臺行程100mm,價格11W  RMB。配合康耐視相機做補正。勉強保證到2微米。
被檢測物太小了。直徑是25微米的合金導線。被檢測位置是去除絕緣皮的位置。
樓主留言:
請教下平臺的平整度用什么測量和校準,謝謝
