樓主發表于: 2010-07-05 00:03

只看樓主 | 小中大

請教高手們，歐姆龍CP1H-XA型的PLC怎么使用模擬量輸出功能。程序如何寫，我想用模擬量輸出電壓代替定位器控制變頻器的輸出頻率。謝謝！

相信自我！

houjunli12

我愛工控

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 187 個
工控威望: 488 點
下載積分: 640 分
在線時間: 127(小時)
注冊時間: 2009-11-20
最后登錄: 2019-01-26
查看houjunli12的主題 / 回貼

1樓發表于: 2010-07-05 08:06

只看該作者 | 小中大

為什么不直接用通訊控制變頻器啊

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6821 個
工控威望: 38425 點
下載積分: 13098 分
在線時間: 9762(小時)
注冊時間: 2006-09-13
最后登錄: 2025-09-10
查看cvlsam的主題 / 回貼

2樓發表于: 2010-07-05 09:26

只看該作者 | 小中大

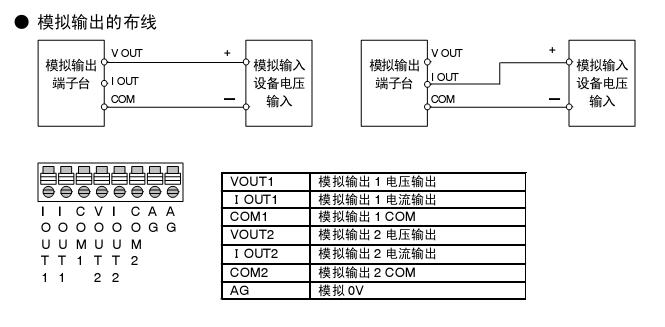

1、按圖接線，根據你的模擬量輸出方式選擇電流輸出還是電壓輸出的接線方式。

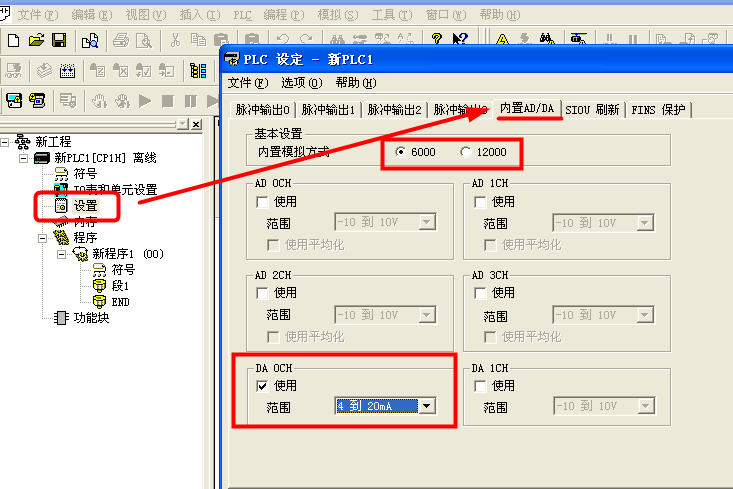

2、軟件中設置模擬量輸出的分辨率以及啟用模擬量輸出通道。

設置完畢后重啟PLC電源。
3、如果內置模擬方式選擇6000的話，那么范圍對應的數字范圍就是：
-10V～+10V對應于-3000～+3000
1-5V，0-20mA，4-20mA，0-5V，0-10V對應的范圍就是0-6000.
也就是說，你選擇輸出范圍為4-20mA，那么當向通道輸出3000時，當前模擬量輸出12mA.
對于模擬方式選擇12000也類似。
向模擬量通道輸出你模擬方式中的設定值，0·6000或者0-12000，對于正負10V的方式為（-3000～3000，-6000，6000）。
CP1H的模擬量輸出通道0的地址為210CH，通道1的地址為211.
采用MOV方式向輸出通道設定數據的方式運作。

Regards

本帖最近評分記錄：

下載積分:+4(jonnyhsieh) 講解清楚

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1014 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

3樓發表于: 2010-07-05 20:04

只看該作者 | 小中大

2樓，謝謝，咱又加深了點印象。
